Реферат



Изобретение относится к гелиотехнике. Цель изобретения - повышение КПД преобразования солнечной энергии в тепло. Фокусирующий коллектор солнечной энергии содержит дополнительный приемник 3 излучения, гидравлически связанный с основным приемником 2. Центральная часть параболического концентратора (К) 1 имеет собственный фокус и в поперечном сечении выполнена в виде дуги 4 окружности с центром в фокусе К 1. Дуга 4 расположена ниже фокальной плоскости К 1, а приемник 3 - в фокусе центральной части. Тепловое излучение приемника 2 возвращается к нему центральной частью К 1, снижая теплопотери коллектора. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 24 J 2/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЦТИЯМ

ПРИ ГКНТ СССР (21) 4467196/24-06 (22) 29.07.88 (46) 07.05.90. Бюл. К - 17 (71) Институт электродинамики

АН УССР (72) А.В.Супрун, Л.H.Còðîíñêèé, Н.А.Швачко и П.В.Иишутин (53) 662.997 (088.8) (56) Авторское свидетельство СССР

Ф 1355839, кл. Г 24 J 2/12, 1986. (54) ФОКУСИРУЫЩИЙ КОЛЛЕКТОР СОЛНЕЧНОЙ ЭНЕРГИИ (57) Изобретение относится к гелио: технике. Цель изобретения — повьппение

„„SU,„, 1 2 27 А1

КПД преобразования солнечной энергии в тепло. бокусирующий коллектор солнечной энергии содержит дополнительныи приемник 3 излучения, гидравлически связанный с основным приемником 2.

Центральная часть параболического концентратора (К) 1 имеет собственный фокус и в поперечном сечении выполнена в виде дуги 4 окружности с центром g фокусе К 1. Дуга 4 расположена н гле фокальной плоскости К 1, а приемник 3 — в фокусе центральной части. Тепловое излучение приемника

2 возвращается к нему центральной частью К 1, снижая теплопотери коллектора. 1 ил.

1562627

Формула изобретения

Составитель П.Шендерович

Корректор Л.Патай

Редактор И.Дербак Техред М.Дидык

Заказ 1051 Тираж 579 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035,„ Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина, 101

Изобретение относится к гелиотехнике,, в частности к фокусирующим коллекторам солнечной энергии.

Целью изобретения является повы5 шение КПД преобразования солнечной энергии в тепло.

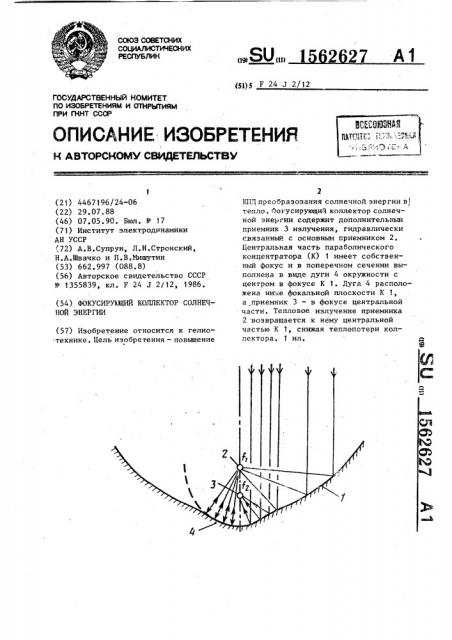

На чертеже показана конструктивная схема фокусирующего коллектора солнечной энергии. 10

Фокусирующий коллектор солнечной энергии содержит параболический концентратор 1 и приемник 2 излучения, расположенный в его фокусе.

Коллектор содержит дополнительный приемник 3 излучения, гидравличе:":и связанный с основным, центральна,": часть концентратора 1 имеет собственный фокус и в поперечном сечении выполнена в виде дуги 4 окружности с центром в фокусе концентрз-.îðà, расположенной ниже его фокальной плоскости, а дополнительный приемник 3 расположен в фокусе центральной части. Дуга 4 имеет центральный угол не более 45 о

Фокусирующий коллектор солнечной энергии работает следующим образом.

Подающее солнечное излучение со бирается концентратором 1 на приемнике 2, а часть излучения его центральной частью направляется на приемник 3, в котором осуществляется предварительный нагрев теплоносителя.

Тепловое излучение приемника 2, в котором происходит максимальный нагрев теплоносителя, отражаясь от дуги

4 (центральная часть концентратора

1), вновь поступает к приемнику 2.

Изобретение позволяет снизить потери тепла излучением.

Фокусирующий коллектор солнечной энергии, содержащий параболический концентратор и приемник излучения, распо-ложенный в его фокусе, о т л и ч а юшийся тем, что, с целью повьппения КПД преобразования солнечной энергии в тепло, коллектор содержит дополнительный приемник излучения, гидравлически связанный с основным, центральная часть концентратора имеет собственный фокус и в поперечном сечении выполнена в виде дуги окружности с центром в фокусе концентратора, расположенной ниже его фокальной плоскости, а дополнительный приемник расположен в фокусе центральной части.
