Реферат



Изобретение относится к области технологического оборудования для электрических испытаний. Цель изобретения - упрощение конструкции и снижение потерь энергии на нагрев. Устройство для нагрева содержит индуктор, размещенный вокруг нагреваемого объекта. Индуктор заключен в цилиндрический магнитопровод, имеющий по крайней мере один зазор по образующей цилиндра магнитопровода. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (191 (И) 2 47 (51) 5 F 27 D 11!06

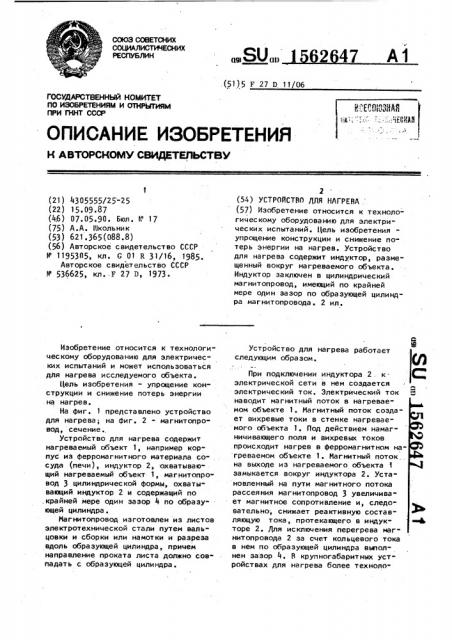

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬ1ТИЯМ

ПРИ ГКНТ СССР (21) 4305555/25-25 (22) 15.09.87 (46) 07.05.90. Бюл. " 17 (75) А.А. Йкольник (53) 621.365(088.8) (56) Авторское свидетельство СССР 1195305, кл. С 0 1 R 31/16, 1985.

Авторское свидетельство СССР

У 536625, кл. F 27 D, 1973.

Изобретение относится к технологическому оборудованию для электрических испытаний и может использоваться для нагрева исследуемого объекта.

Цель изобретения - упрощение конструкции и снижение потерь энергии на нагрев.

На фиг. 1 представлено устройство для нагрева; на фиг. 2 - магнитопро" вод, сечение..

Устройство для нагрева содержит нагреваемый объект 1, например корпус из ферромагнитного материала сосуда (печи), индуктор 2, охватывающий нагреваемый объект 1, магнитопровод 3 цилиндрической формы, охватывающий индуктор 2 и содержащий по ,крайней мере один зазор 4 по образующей цилиндра.

Иагнитопровод изготовлен из листов электротехнической стали путем валь" цовки и сборки или намотки и разреза вдоль образующей цилиндра, причем направление проката листа должно совпадать с образующей цилиндра.

2 (54) УСТРОЙСТВО ДЛЯ НАГРЕВА (57) Изобретение относится к технологическому оборудованию для электричес ких испыта ний. Цель изобретения упрощение конструкции и снижение потерь энергии на нагрев. Устройство для нагрева содержит индуктор, размещенный вокруг нагреваемого объекта.

Индуктор заключен в цилиндрический магнитопровод, имеющий по крайней мере один зазор по образующей цилиндра магнитопровода. 2 ил.

Устройство для нагрева работает следующим образом.

При подключении индуктора 2. к электрической сети в нем создается электрический ток. Электрический ток И наводит магнитный поток в нагреваемом объекте 1. Магнитный поток создает вихревые токи в стенке нагреваемого объекта 1. Под действием намагничивающего поля и вихревых токов происходит нагрев в ферромагнитном нагреваемом объекте 1. Иагнитный поток на выходе из нагреваемого объекта замыкается вокруг индуктора 2. Установленный на пути магнитного потока рассеяния магнитопровод 3 увеличива" ет магнитное сопротивление и, следовательно, снижает реактивную составляющую тока, протекающего в индукторе 2. Для исключения перегрева магнитопровода 2 за счет кольцевого тока в нем по образующей цилиндра выполнен зазор 4. В крупногабаритных устройствах для нагрева более технолоСоставитель B. Немцев

Техред И.Дидык

Редактор И. Шмакова

Корректор Н. Ревская

Заказ 1052 Тираж 506 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

3 1562647

4 гичным может быть магнитопровод с печивает пониженные потери от его несколькими зазорами. на маг ничи ва ния .

Данное устройство для нагрева от- Ф о р м у л а и з о б р е т е н и я личается упрощенной конструкцией, Уст ройст во для на грева, содержапониженным током за счет снижения щее индуктор, размещенный вокруг нареактивной составляющей, что позволя" греваемого объекта о т л и ч а ю1 ет снизить потери .в индукторе и умень- щ e e с я тем, что, с целью упрощешить расходы по компенсации реактив- ния конструкции и снижения потерь ной мощности путем уменьшения емкости 0 энергии на нагрев, индуктор заключен конденсаторной батареи. Совпадение в цилиндрический магнитопровод, именаправления проката листов магнито- 1ощий по крайней мер

" мере, один зазор по

ПРовода с образующей цилиндра обес- образующей цилиндра магнитопровода.
