Устройство для измерения абсолютных коэффициентов зеркального отражения

Устройство для измерения абсолютных коэффициентов зеркального отражения

Иллюстрации

Показать все

Реферат



Изобретение относится к области оптического приборостроения при создании приборов для измерения абсолютных значений коэффициентов зеркального отражения. Цель изобретения - повышение точности измерений абсолютного коэффициента зеркального отражения. Для этого в устройстве, содержащем источник излучения, оптические элементы для формирования опорно-измерительного канала, светоделитель установлен с возможностью поворота на 90° для направления излучения на образец и в опорно-измерительный канал и ввода-вывода из потока излучения, два зеркала опорно-измерительного канала расположены с возможностью одновременного параллельного перемещения вдоль оптической оси в сторону образца на расстояние, равное расстоянию от образца до светоделителя, а третье зеркало установлено с возможностью ввода-вывода из потока излучения. 1 ил.

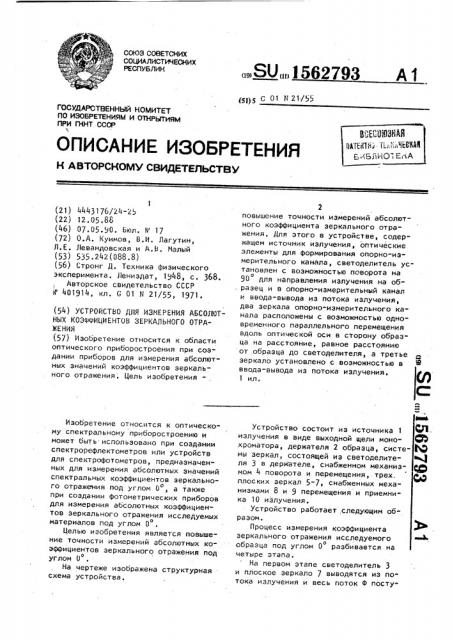

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1 562793,51), G O1 N 21/55

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4443176/24-25 (22) 12. 05.88 (46) 07.05 90 Бюл. N lj (72) О.А. Куимов, В.И. Лагутин, Л.Е. Левандовская и A.Â. Малый (53) 535.242(088.8) (56) Стронг Д. Техника физического эксперимента. Лениздат, 1948, с. 368.

Авторское свидетельство СССР ь 401914, кл. С 01 N 21/55, 1971. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АБСОЛЮТНЫХ КОэффИЦИЕНТОВ ЗЕРКАЛЬНОГО ОТРАЖЕНИЯ (57) ИзоЬретение относится к области оптического приборостроения при создании приборов для измерения абсолютных значений коэффициентов зеркального отражения ° Цель изобретенияИзоЬретение относится к оптическому спектральному приборостроению и может Ьыть использовано при создании спектрорефлектометров или устройств для спектрофотометров, предназначенных для измерения аЬсолютных значений спектральных коэффициентов зеркального отражения под углом 0, а также при создании фотометрических приборов для измерения абсолютных коэффициентов зеркального отражения исследуемых материалов под углом 0

Целью изобретения является повышение точности измерений абсолютных коэффициентов зеркального отражения под углом О

На чертеже изоЬражена структурная схема устройства.

2 повышение точности измерений абсолютного коэффициента зеркального отражения, Для этого в устройстве, содержащем источник излучения, оптические элементы для формирования опорно-измерительного канала, светоделитель ус тановлен с возможностью поворота на

90 для направления излучения на об, разец и в опорно-измерительный канал и ввода-вывода из потока излучения, два зеркала опорно-измерительного канала расположены с воэможностью одновременного параллельного перемещения вдоль оптической оси в сторону образца на расстояние, равное расстоянию от образца до светоделителя, а третье зеркало установлено с возможностью в ввода-вывода из потока излучения.

1 ил.

0+a4

YcTpoHcTBo cocToHT из источника 1 М излучения в виде выходной щели моно- С5 хроматора, держателя 2 образца, систе- Ф© мы зеркал, состоящей из светоделите- ® ля 3 в держателе, снабженном механиз- {© мом 4 поворота и перемещения, трех. плоских зеркал 5-7, снабженных механизмами 8 и 9 перемещения и приемника 10 излучения.

Устройство работает, следующим образом.

Процесс измерения коэффициента зеркального отражения исследуемого о образца под углом 0 разбивается на четыре этапа.

На первом этапе светоделитель 3 и плоское зеркало 7 выводятся из потока излучения и весь поток ф посту1562793 пает на фотокатод приемника 10 излучения. Получаем отсчет А, пропорциональный этому потоку A, Ф.

На втором этапе светоделитель 3 посредством механизма 4 вводится в

5 поток излучения. При этом поток из,лучения, пройдя через светоделитель, поступает на приемник 10, и полученный отсчет А оказывается пропорцио" нальным коэффициенту пропускания этого светоделителя

А, = Ф(1 -Pñ )., где 0, - коэффициент зеркального от-! ражения светоделителя, при- 1 чем предполагается, что

res + tee% = 1ю где r, -. коэффициент пропускания светоделителя.

На третьем этапе зеркало 7 посред- 20 ством механизма 9 вводится в поток излучения, отразившись от светодели,.теля 3 и плоских зеркал 5-7, поступает на приемник 10 излучения ° . Полученный при этом отсчет А з пропорцио нален пропусканию опорного канала

Ф P >РйМт, где „(3, p - коэффициенты зеркаль1 ного отражения зеркал 5, 6 и 7 соответственно.

На четвертом этапе устанавливается исследуемый образец 2, а светоделитель 3 поворачивается на 90, на.правляя поток излучения нормально на образец. Зеркала 5 и 6 посредством

Механизма 8 перемещается вдоль оптической оси в сторону образца íà расСтояние, равное расстоянию от свето.делителя до образца, для выравнивания длины оптического пути в измерениях

40 на третьем и четвертом этапе.

Поток, отразившись от образца 2, проходит через светоделитель 3 и, оТзавившись от зеркал 5-7, поступает на фотоприемник. Полученный отсчет А

45 пропорционален значению абсолютного коэффициента зеркального отражения исследуемого образца

А4 Ф с р (1 - с ) (5 (4 pr

Т аким образом, (3 =

Я Я

Яз

В результате проведенных операций полученное значение абсолютного коэфФициента зеркального отражения иссле-. дуемого образца не зависит от разброса значений параметров элементов оптической схемы, ни от их временных измерений, т.е. в данном приспособлении влияние всех оптических элементов на результаты измерения исключено.

Технико-экономическое преимущест во изобретения заключается в том, что повышается точность измерения абсолютных коэффициентов зеркального отражения под углом 0 за счет о полного исключения влияния па раметров оптических элементов устройства на ре зул ь таты измерений .

Формула изобретения

Устройство для измерения абсолютных коэффициентов зеркального отражения, содержащее источник излучения, установленные последовательно по ходу излучения систему для формирования опорно-измерительного канала, содержащую светоделитель и зеркала, расположенные под одним и тем же углом к оптической оси и образующие вместе с исследуемым образцом, автоколлимационную систему, и приемник.излучения, о т л и ч а ю щ е ес я тем, что, с целью повышения точности измерений, светоделитель снабжен механизмом поворота его на 90 и механизмом для ввода-вывода из потока излучения, два зеркала, расположенные за светоделителем, снабжены механизмом одновременного параллельного перемещения вдоЛь оптической оси в сторону образца на расстояние, равное расстоянию от образца до светоделителя, а третье зеркало снабжено механизмом ввода-вывода из потока излучения.
