№ 156292

Класс В 27g; 38d, 1

СССР

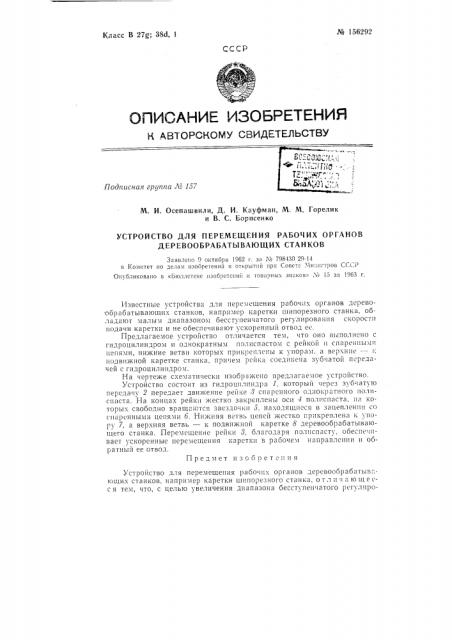

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMJJ CBHQETEflbCTBf

М. И. Осепашвили, Д. И. Кауфман, М. М. Горелик и В. С. Борисенко

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ РАБОЧИХ ОРГАНОВ

ДЕРЕВООБРАБАТЫВАЮЩИХ СТАНКОВ

Заявлено 9 октября 1962 r. за ¹ 798430 29-14 в Комитет ио делам изооретений и открытий при Совете >13ииетров ССС!

Опубликовано в «Ь!ог!т!етеие изобретений и товариык знаков» ¹ 13 за 1963 r.

Известные устройства для перемещения рабочнк органов дерево.Обрабатывающ!1к станков, например каретки шипорезного станка, обладают малым диапазоном бесступенчатого регулирования скорости подачи каретки и не обеспечивают ускоренный отвод ее.

Предлагаемое устройство отличается тем, что оно выполнено с гидроцилиндром и однократным полиспастом с рейкой и спаренными цепями, нижние B0TBII 1

На чертеже скеме1тически изображено предлагae;!Îe iстройство.

Устройство состоит из гидроцнлиндра 1, который через зуб1атую переда!у 2 передает движение рейке 3 спаренного однократного полиспаста. На концак Pel

< !!3!РСHHbD!I! !IellsDIII 6. НижнЯЯ 8TBI цепей iKE cTKo пРИИРеп.7ена K 1 пору 7, а веркняя ветвь — к подвижной каретке 8 деревообрабатываюгцего станка, Перемещение рейки 8, благодаря полиспасту. обеспечивает ускоренные перемещения каретки в рабочем направлс1гии и ооратный ее отвод.

Предмет изобрете,1ия

Устройство для перемещения рабочи.; органов деревообрабатывающих станков, например каретки шипорезного станка, о т л и и а ю щ е еся тем, что, с целью увеличения диапазона бесступенчатого рсгулпроМ 156292 вания скорости подачи каретки и обеспечения ускоренного отвода ее... оно выполнено с гидроцилиндром и однократным полиспастом с рейкой и спаренными цепями, нижние ветви которых прикреплены к упорам, а верхние — к подвижной каретке станка, причем рейка соединена зубчатой передачей с гидроцилиндром.

Составитель А. А. Булыгин

Редактор М. И. Бородина Техред В. П. Краснова Корректор А. А. Березуева

Поди. к печ. 15/VIII — 63 г. Форма- бум. 70Х108 /ir, Объем 0,18 изд. л.

Заказ 2059 6 Тираж 975 Цена 4 коп.

ЦНИИПИ Государственного комитета но делам изобретений и открытий СССР .11осква, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
