Имитатор дискретного канала связи

Имитатор дискретного канала связи

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и может быть использовано для статистического моделирования дискретных каналов связи. Цель изобретения - расширение функциональных возможностей за счет моделирования M-ичных каналов связи. Данная цель достигается путем введения в устройство дополнительно одного генератора случайных чисел, одного элемента И, сумматора по модулю M. Введение указанных элементов позволяет моделировать каналы связи как с двоичным алфавитом, так и с M-ичным алфавитом. 1 ил.

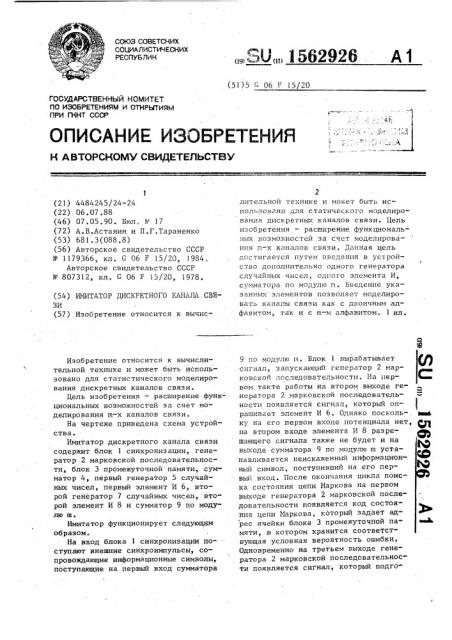

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (51)5 G 06 Г 15/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬП ИЯМ

ПРИ ГКНТ СССР (21) 4484245/24-24 (22) 06.07.88 (46) 07.05.90. Бюл. 1 - 17 (72) А.В.Астанин и П.Г.Тараненко (53) 681.3(088.8) (56) Авторское свидетельство СССР

Ф 1179366, кл, G 06 Е 15/20, 1984.

Авторское свидетельство СССР

1» - 807312, кл. G 06 F 15/20, 1978. (54) ИИТАТОР ДИСКРЕТНОГО КАНАЛА СВЯЗИ (57) Изобретение относится к вычисИзобретение относится к вычислительной технике и может быть использовано для статистического моделирования дискретных каналов связи.

Цель изобретения — расширение функциональных возможностей за счет моделирования т-х каналов связи.

На чертеже приведена схема устройства.

Имитатор дискретного канала связи содержит блок 1 синхронизации, генератор 2 марковской последовательности, блок 3 промежуточной памяти, сумматор 4, первый генератор 5 случайных чисел, первый элемент И б, второй генератор 7 случайных чисел, второй элемент И 8 и сумматор 9 по моду" лю m, Имитатор функционирует следующим образом.

На вход блока 1 синхронизации поступают внешние синхроимпульсы, сопровождающие информационные символы, поступающие на первьп» вход сумматора

„„SU„„3 562926 лительной технике I» может быть использовано для статического моделирования дискретных каналов связи. Цель изобретения — расширение функциональь»ых Возможностей за счет моделирования ш х каналов СВЯЗИ. Данная цель достигается путем Введения в устройство дополнительно одного генератора случайных чисел, î II!0I Q элемента И, сумматора по модулю m. Введение указанных элементов позволяет моделироВать ка»»аль» сВязи как с двоичньп» ап фавитом, так и с m — м алфавитом. 1 ил.

9 по модулю и. Блок 1 вырабатывает сигнал, занускающ»п» генератор 2 марковской последовательности. На пер- С вом такте работы на втором выходе генератора 2 марковской последовательности появляется сигнал, которьп» oi»рашивает элемент И б. Однако посколь-. ку на его первом входе потенциала нет, ф; на втором входе элемента И 8 разре- аи шающего сигнала также не будет и на выходе сумматора 9 по модулю m устанавливается неискаженньп» информационнь»й» символ, поступивший на его первый вход. После окончания цикла поиска состояния цепи Маркова на первом выходе генератора 2 марковской последовательности появляется код состояния цепи Маркова, который задает адрес ячейки блока 3 промежуточной памяти, в котором хранится соответствующая условная вероятность ошибки.

Одновременно на третьем выходе генератора 2 марковской последовательности появляется сигнал, который подго1562926 тавливает блок 1 к новому циклу и on1 ашивает генераторы 5 и 7 случайных чисел.

Генератор 7 случайных чисел выра5 батывает равномерно распределенное целое число в интервале от 1 до m-1, которое подается на первый вход элеМента И 8. Генератор 5 случайных чисел вырабатывает равномерно распреде,1 енное случайное число в интервале от О до 1,которое подается на первый вход сумМатора 4 и складывается с условной вероятностью ошибки, поступающей на торой вход порогового сумматора 4 с блока 3 промежуточной памяти. Сумматор 4 представляет собой схему формирования единицы переноса при суммировании двух чисел, если их сумма больше единицы. С приходом очередного синхроимпульса на вход блока начинается новый цикл, и с второго выхода генератора 2 марковской послеtäîâàòåëüíîñòè сигнал опроса через эле-25 мент И б поступает на второй вход элемента И 8, на первый вход которого поступает случайное число из генератора 7 случайных чисел. Таким образом, если сумма условной вероятности ошибки случайного числа, формируемого в генераторе 5 случайных чисел, превысит единицу, на второй вход сумматора 9 по модулю m с выхода элемента И 8 поступит случайное равномерно распределенное целое число, принимающее значение в интервале от 1 до

m-1, а на выходе имитатора присутствует сумма по модулю ш информационного символа и этого случайного числа.

Ксли же сумма условной вероятности ошибки и случайного числа из генератора 5 случайных чисел не превышает единицу, на выходе имитатора устанавливается неискаженный информа- 45 ционный символ.

Формула изoбрет ения

Имитатор дискретного канала связи, содержащий блок синхронизации, генератор марковской последовательности, блок промежуточной памяти, сумматор, первый генератор случайных чисел, первый элемент И, причем выход блока синхронизации соединен с входом запуска генератора марковской последовательности, первый .выход которого подключен к адресному входу блока промежуточной памяти, выход которого соединен с первым входом порогового сумматора, второй вход которого соединен с выходом первого генератора случайных чисел, а второй выход генератора марковской последоватепьности подключен к первому входу запуска блока.синхронизации и входу запуска первого генератора случайных чисел, третий выход генератора марковской последовательности соединен с первым входом первого элемента И, второй вход которого подключен к выходу порогового сумматора, отличающийся тем, что,с целью расширения функциональных возможностей за счет моделирования

m-х каналов связи, в него введены второй генератор случайных чисел, второй элемент И, сумматор по модулю m, причем вход запуска первого генератора случайных чисел объединен с входом запуска второго генератора случайных чисел, выход которого подключен к первому входу второго элемента

И, выход которого соединен с первым входом сумматора по модулю m а второй вход второго элемента И подключен к выходу первого элемента И, второй вход запуска блока синхронизации является входом синхронизации имитатора, второй вход сумматора по модулю

m является информационным входом имитатора, выход сумматора по модулю m является выходом имитатора.
