Патент ссср 156330
Иллюстрации

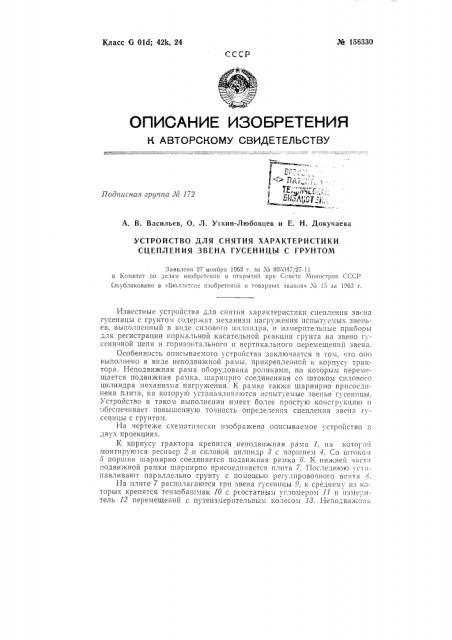

Реферат
№ 156330 рама снабжена роликами 14, по которым с помощью вертикальных направляющих перемещается подвижная рамка.
Сжатый газ или воздух от ресивера через кран 15 подается в силовой цилиндр, перемещающий подвижную рамку с плитой и испытуемыми звеньями гусеницы на грунт. При этом с помощью тензобашмака измеряется и записывается на осцилограмму нормальная и касательная реакции грунта.
Горизонтальное перемещсние звеньев измеряется при помощи пучеизмерительного колеса с реостатным датчиком. Глубина погружения в грунт тензсметрического башмака измеряется реостатным угломером.
Предмет изобретения
Составител Е, Кривенко
Техред В. П. Краснова Корректор М. И. Эльмус
Редакзор Л. М. Струве
Поди. к печ. 30/Ч111 — 63 г. Формат бум, 70)i 108 /, Объем 0,18 изд. л.
Зак. 2243/7 Тираж 1000 Цена 4 к оп.
ЦНИИПИ Государственпого комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4.
Типография, пр. Сапунова, 2.
Устройство для снятия характеристики сцепления звена гусеницы с грунтом, содер?кащее механизм нагружения,испытуемых звеньев, выполненный в виде силового цилиндра, и измерительные приборы для регистрации нормальной, касательной реакции грунта на звено гусеничной цепи и горизонтального и вертикального перемещений звена, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений и упрощения конструкции, оно выполнено в виде неподвижной рамы, прикрепленной к корпусу трактора и снабженной роликами для перемещения подвижной рамки, с которой шарнирно соединена плита для установки испытуемых звеньев и шток силового цилиндра механизма нагружения, также прикрепленного к корпусу трактора.
