Класс 6 06f; 42m, 14аа
Ко 156348
СССР

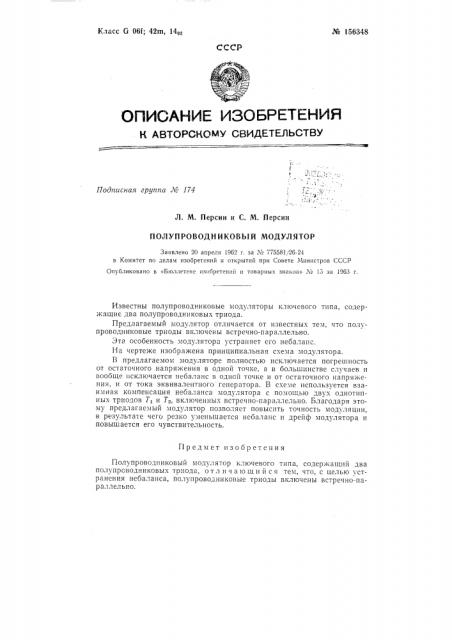

ОПИСАНИЕ ИЗО ЕТЕНИ 1
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Под1гисная группа Х 174
Л. М. Персии и С. М. Персии
ПОЛУПРОВОДНИКОВЫЙ МОДУЛЯТОР
Заявлено 20 апреля 1962 г. за М 775581!26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» М 15 за 1963 г.
Предмет изобретения
Пол проводниковыи моду IIITop Ii,IIo Iellol о THIIB, содеря ащнй два полупроводниковых триода, отличающийся тем, что, с целью устранения небаланса, полупроводниковые триоды включены встречно-параллельно.
Известны полупроводниковые модуляторы ключевого типа, содержащие два полупроводниковых триода.
Предлагаемый модулятор отличается от известных тем, что полупроводниковые триоды включены встречно-параллельно.
Эта особенность модулятора устраняет его небалапс.
На чертеже изображена принципиальная схема модулятора.
В предлагаемом модуляторе полностью исключается погрешность от остаточного напряжения в одной точке, а в большинстве случаев и вообще исключается небаланс в одной точке и от остаточного напряжения, и от тока эквивалентного генератора. В схеме используется взаимная компенсация небаланса модулятора с помощью двух однотипных триодов 7 т и Т., включенных встречно-параллельно. Благодаря этому предлагаемый модулятор позволяет повысить точность модуляции, в результате чего резко уменьшается небаланс и дрейф модулятора и повышается его чувствительность.
Рыка
1, Van
