Рабочий орган кустореза

Рабочий орган кустореза

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для срезки древесно-кустарниковой растительности и может быть использовано в сельском или лесном хозяйстве, в строительстве мелиоративных объектов, при расчистке площадей от древесной растительности. Целью является повышение надежности конструкции. Рабочий орган содержит закрепленную на валу раму 1 с режущими органами, выполненными в виде пил 10 по форме сегмента круга с бортами 11. Центры круга смещены в сторону, противоположную направлению вращения рамы 1. Пилы 10 соединены с рамой 1 посредством параллелограммной подвески 9 и подпружинены для удержания их в среднем положении. 1 з.п. ф-лы, 4 ил.

союз советских социАлистичесних

РЕСПУБЛИК (19) 01) (51)5 А 01 G 23/-06

ОПИСАНИЕ ИЗОбРЕТЕНИЯ

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

r10 изоБРетениям и отнРытиям

ПРИ П.1НТ СССР (21 ) 4407740/23-1 5 (22) 29.02.88 (46) 15.05.90. Бюл. ¹ 18 (71 ) Псковский специализированный конструкторско-технологический институт механизации мелиоративного строительства и ремонта машин (7 2 ) А.П .Кузьмин (53) 634.0.367.9(088.8) (56) Патент США № 3704801, кл. А 01 G 23/02, 1972.

Авторское свидетельство СССР № 397173, кл. А 01 G 23/06, 1972.

Авторское свидетельство СССР

¹ 13351 84, кл. А 01 G 23/06, 1986. (54) РАБОЧИЙ ОРГАН КУСТОРЕЗА (57) Изобретение относится к устрой4-А ствам для срезки древесно-кустарниковой растительности и может быть использовано в сельском или лесном хозяйстве, в строительстве мелиоративныхх объектов, и ри расчистке площадей. о т древ есной ра стительнос ти.

Целью является повышение надежности конструкции. Рабочий орган содержит закрепленную на валу раму 1 с режущими органами, выполненными в виде пил 10 по форме сегмента круга с бортами 1 1 . Центры круга смещены в сторону, противоположную направлению вращения рамы 1 . Пилы 1 О соединены с рамой 1 посредством параллелбграммной подвески 9 и подпружинены для удержания их в среднем положении. 1 з.п. ф-лы, 4 ил.!

563634

Изобретение относится к устройствам для срезки древесно-кустарниковой растительности и может быть использовано в сельском, лесном хозяйстве, в строительстве мелиоративных объектов, при расчистке площадей от древесной растительности.

Целью изобретения является повы1 щение надежности конструкции.

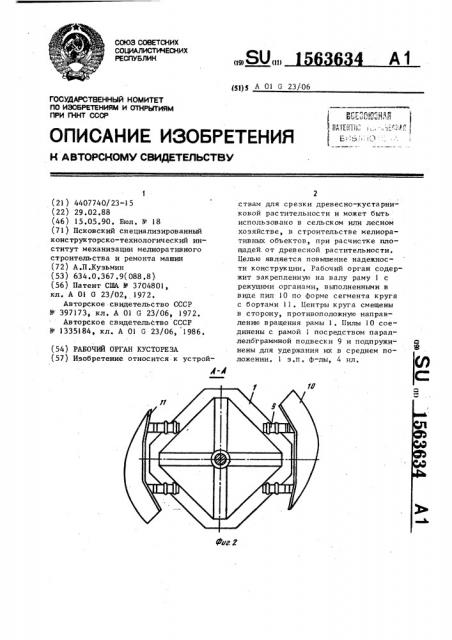

На фиг, 1 изображен рабочий орган кустореза с его приводом; на фиг. 2 — разрез А-А на фиг. 1; на ,фиг. 3 и 4 - узел крепления пил.

Рабочий орган включает раму 1, закрепленную на валу 2 с приводом от вала отбора мощности 3 через зубчатую передачу 4 в корпусе 5. На корпусе 5 размещен отвал б. Для сбрасывания, срезанного кустарника имеются пальцы 7 на тихоходной раме

8 . На раме 1 посредством параллелограммной подвески 9 закреплены пилы

10 выполненные по форме сегмента круга, с бортами 11 на внутренней стороне, при этом центры упомянутого круга смещены в сторону, противоположную направлению вращения рамы 1.

Борты 11 предназначены для придания жесткости сегментным пилам !О и для р, подсоединения к параллелограммной подвеске 9. Пилы 10 удерживаются в среднем положении пластинчатыми пружинами 12 которые крепятся хомутами 13 к раме 1 .

Кустарник срезается пилами 0 при вращении рамы 1, Параллелограммная подвеска 9 обеспечивает возможность параллельного перемещения пил 10 в вертикальной плоскости при возникновенин вертикальной составляющей сил резания и возврат в среднее положение после прекращения действия сил пружинами 2, Смещение центра круга в сторону, противоположную направлению вращения рамы 1, обеспечивает при ее вращении постепенное надвигание и илы О на с р е заемый к ус та рник и плавный срез. Борт 11 пилы !О обеспечивает ей жесткость и не позволяет комлевой части срезанного кустарника попадать внутрь за пределы сегмента пилы О.

Таким образом, обеспечивается надежность рабочего органа кустореза и эффективное срезание кустарника.

20 Формула изобретения

1. Рабочий орган кустореза, содержащий закрепленную на валу раму с режущими органами, каждый из ко25 торых установлен с возможностью перемещения в плоскасти, проходящей через геометрическую ось вала, и поджат пружиной, .отличающийся тем, что, с целью повьппения надежности конструкции, режущие органы установлены посредством параллелограм- . мных подвесок и выполнены в виде пил по форме сегмента окружности с центром, смещенным в сторону, про35 тивоположную направлению в ращения

2. Рабочий орган по и. 1, о т л и ч а ю шийся тем, что внутренняя часть пилы выполнена в виде борта для соединения с параллелограммной подвеской, I 563634

Составитель О. Ронжин

Техред lI.Ñeðäþêîâà Корректор Т, Малец

Редактор К. Швыдкая

Заказ 11II Т. и раж 4 55 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при .ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул ° Гагарина, 101
