Лабораторный измельчитель семян масличных культур

Лабораторный измельчитель семян масличных культур

Иллюстрации

Показать все

Реферат



Изобретение относится к лабораторному оборудованию, предназначено для измельчения проб семян масличных культур и может быть использовано при определении влажности арахиса, клещевины и сои. Цель изобретения - повышение качества измельчения и удобства обслуживания. Семена, подлежащие измельчению, помещают в загрузочную камеру 2, сверху устанавливают прижимное устройство 9 с крышкой 18. Последнюю фиксируют на корпусе 1. Диск 5 с закрепленными на нем ножевыми пластинами 7 приводится во вращательное движение. Контакт ножевых пластин 7 с неподвижным ножом 3 осуществляется через продукт, при этом происходит равномерное срезание семян на определенную толщину. Срезанные частицы под действием центробежных сил, возникающих при вращении диска 5, выводятся через выполненные в нем щелевые прорези в стакан-сборник 12. 3 ил.

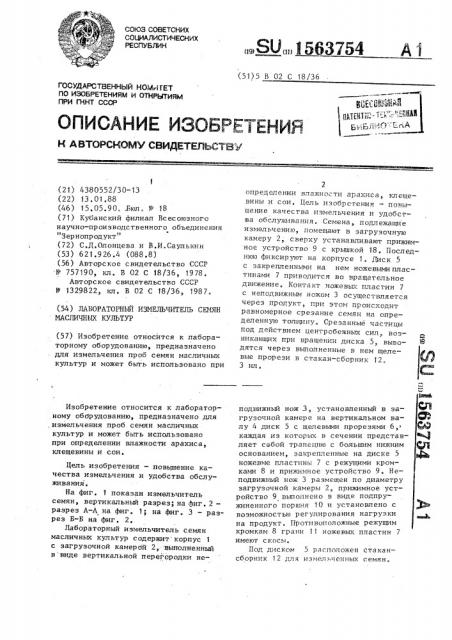

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 В 02 С 18/36

g lP (сфнп g

gÖß" - ,,;„-:р, ) : :

ГОСУДАРСТВЕННЫЙ НОМй ГЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4380552/30-13 (22) 13, 01,88 (46) 15.05.90..Бюл. № 18 (71) Кубанский филиал Всесоюзного научно-производственного объединения

"Зернопродукт" (72) С.Д.Олонцева и В.И.Саулькин (53) 621.926.4 (088,8) (56) Авторское свидетельство СССР № 757190, кл. В 02 С 18/36, 1978.

Авторское свидетельство СССР

¹ 1329822, кл. В 02 С 18/36, 1987. (54) ЛАБОРАТОРНЫЙ ИЗМЕЛЬЧИТЕЛЬ СЕМЯН

МАСЛИЧНЫХ КУЛЬТУР (57) Изобретение относится к лабораторному оборудованию, предназначено для измельчения проб семян масличных культур и может быгь использовано при

Изобретение относится к лабораторному оббрудованию, предназначено для измельчения проб семян масличных культур и может быть использовано при определении влажности арахиса, клещевины и сои, Цель изобретения — повышение качества измельчения и удобства обслуживания.

На фиг. 1 показан измельчитель семян, вертикальный разрез;на фиг. 2— разрез A-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2.

Лабораторный измельчитель семян масличных культур содержит корпус 1 с загрузочной камербй 2,.-выполненный в виде вертикальной перегородки не„„ЯО„„Ы6З754 определении влажности арахиса, клещеBHHbI H сои. Цель изобретения — повышение качества измельчения и удобства обслуживания. Семена, подлежащие измельчению, помещают в загрузочную камеру 2, сверху устанавливают прижимное устройство 9 с крышкой 18. Последнюю фиксируют на корпусе 1, Диск 5 с закрепленньгм на нем ножевымн пластинами 7 привопится во вращательное движение. Контакт ножевых пластин 7 с неподвижным ножом 3 осуществляется через продукт, при этом происходит равномерное срезание семян на определенную толщину. Срезанные частицы год действием центробежных сил, возникающих при вращении диска 5, выводятся через выполненные в нем щелевые прорези в стакан-сборник 12, 3 ил.

Миий подвижный нож 3, установленный в за- ид грузочной камере на вертикальном валу 4 диск 5 с щелевыми прорезями 6, © каждая из которых в сечении представляет сабой трапецию с бочьшим нижним основанием, закрепленные на диске 5 ножевые пластины 7 с режущими кромками 8 и прижимное устройство 9. Неподвижный нож 3 размещен по диаметру загрузочной камеры 2, прижимное устройство 9 выполнено в виде подпружиненного поршня 10 и установлено с возможностью регулирования нагрузки на продукт. Противоположные режущим кромкам 8 грани 11 ножевых пластин 7 имеют скосы.

Под диском 5 расположен стакансборник 12 для измельченных семян.

1563754

В центре диска 5 установлен регуируемый центр 13, выполненный в вие конусообразной вершинки, выступаюей над верхней плоскостью ножевых пластин 7 на 0,3-0,5 мм.

Поршень 10 прижимного устройства

9 имеет прямоугольную ступицу 14, внутри которой выполнена направляющая прорезь 15 для размещения в ней 1О

> еподвижного ножа 3. Ступица 14 разещена во втулке 16, для чего в нижей части последней выполнен прямогольный паз. В верхней части втулки

16 установлена пружина 17, степень сжатия которой можно регулировать утем вращения втулки 16 относительно неподвижной крышки 18, с которой она связана реэьбовым соединением.

Вращение на вертикальный вал 4

Передается от электродвигателя (на чертеже не показан) через клиноремень1ую передачу 19.

Измельчитель работает следующим образом. 25

Семена „подлежащие измельчению, Помещают в загрузочную камеру 2, Сверху устанавливают прижимное устпойство 9 с крышкой 17. Последнюю фиксируют на корпусе 1. Диск 5 с

Закрепленными на нем ножевыми пластинами 7 приводится во вращательное движение. 1(онтакт ножевых пластин 7 неподвижным ножом 3 осуществляется через продукт, при этом происходит равномерное срезание семян на определенную толщину. Срезанные частицы под действием центробежных сил, возникающих при вращении диска 5, выводятся через щелевые прорези 6 в ста«сан-сборник 12. Толщина среза семян @ может регулироваться толщиной ножевых пластин 7 и допускаемым зазором между ними и неподвижным ножом 3.

Размещение неподвижного ножа по диаметру загрузочной камеры способст- 45 вует получению сьп|учего и однородноro по влажности измельченного продукта за счет предотвращения налипания его к ножу и исключения образования застойных зон.

Выполнение прижимного устройства подпружиненным и регулируемым позволяет создать более равномерную подачу .семян K ножевым пластинам, что предотвращает недоизмельчение семян.

Выполнение противоположных режущим кромкам граней ножевых пластин со скосами позволяет предотвратить налипание измельченного продукта на рабочей поверхности диска и в целевых прорезях.

Повышение удобства обслуживания лабораторного иэмельчнтеля связано с сокращением затрат ручного труда на очистку измельчителя от налипшего и недоизмельченного продукта.

Таким образом, использование изобретения позволяет повысить качество измельчения и удобство обслуживания.

Формула изобретения

Лабораторный измельчитель семян масличных культур, содержащий корпус с загрузочной камерой, выполненный в виде вертикальной перегородки неподвижный нож, установленный в загрузочной камере на вертикальном валу диск с щелевыми прорезями, каждая из - ° которых в сечении представляет собой трапецию с большим нижним основанием, закрепленные на диске ножевые пластины с режущими кромка Ф и прижимное устройство, отличающийся тем, что, с целью повышения качества измельчения и удобства обслуживания, неподвижный нож размещен по диаметру загрузочной камеры, прижимное устройство выполнено в виде подпружиненного .поршня и установлено с воэможностью регулирования нагрузки на продукт, а противоположные режущим кромкам грани ножевых пластин имеют скосы.

l 563754

1563 754

Составитель В.Мынов

Техред M. дидьпс

Корректор И. Муска

Редактор Л.Пчолинская

Заказ 1117

Тираж 501

Подписное

ВЦИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва-, >К-35, Раушская наб., д. 4/5

Производственно †издательск комбинат "Патент,, г. Ужгород, ул, Гагарина 101
