Устройство для мойки фляг

Устройство для мойки фляг

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для промывки фляг от лакокрасочных материалов, молока, масла и т.п. и может быть использовано в различных отраслях промышленности. Целью изобретения является повышение производительности устройства. Устройство для мытья фляг состоит из камеры с дверцей. В камере расположен вал, соединенный посредством цепной передачи с электроприводом. На вал насажен распор, выполненный в виде прямоугольной призматической рамы. Механизм крепления фляги состоит из скоб, закрепленных на прямоугольной призматической раме, и изогнутых упругих прижимных планок. На валу насажены упоры, имеющие форму прямоугольной рамы. Нижняя часть камеры является ванной, в которую заливают моющую жидкость. 3 ил.

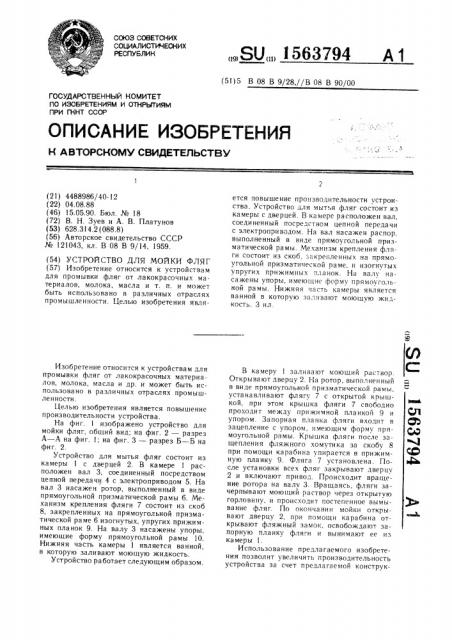

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСЛНИК Иаавгктения

H А BTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4488986/40-12 (22) 04.08.88 (46) 15.05.90. Бюл. № 18 (72) В. H. Зуев и А. В. Платунов (53) 628.314.2 (088.8) (56) Авторское свидетельство СССР № 121043, кл. В 08 В 9/14, 1959. (54) УСТРОЙСТВО ДЛЯ МОЙКИ ФЛЯГ (57) Изобретение относится к устройствам для промывки фляг от лакокрасочных материалов, молока, масла и т. п. и может быть ис пользова но в различных отра сл я х промышленности. Целью изобретения являИзобретение относится к устройствам для промывки фляг от лакокрасочных материалов, молока, масла и др. и может быть использовано в различных отраслях промышленности.

Целью изобретения является повышение производительности устройства.

На фиг. 1 изображено устройство для мойки фляг, общий вид; на фиг. 2 — разрез

А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2.

Устройство для мытья фляг состоит из камеры 1 с дверцей 2. В камере 1 расположен вал 3, соединенный посредством цепной передачи 4 с электроприводом 5. На вал 3 насажен ротор, выполненный в виде прямоугольной призматической рамы 6. Механизм крепления фляги 7 состоит из скоб

8, закрепленных на прямоугольной призматической раме 6 изогнутых, упругих прижимных планок 9. На валу 3 насажены упоры, имеющие форму прямоугольной рамы 10.

Нижняя часть камеры 1 является ванной, в которую заливают моющую жидкость.

Устройство работает следующим образом.

„„ЯЦ„„1563794 А 1 (51)5 В 08 В 9/28,//B 08 В 90/00 ется повышение производительности устроиства. Устройство для мытья фляг состоит из камеры с дверцей. В камере расположен вал, соединенный посредством цепной передачи с электроприводом. На вал насажен распор, выполненный в виде прямоугольной призматической рамы. Механизм крепления фляги состоит из скоб, закрепленных на прямоугольной призматической раме. и изогнутых упругих прижимных планок. На валу насажены упоры, имеющие форму прямоугольной рамы. Нижняя часть камеры является ванной в которую заливают моющую жидкость. 3 ил.

В камеру 1 заливают моющий раствор.

Открывают дверцу 2. На ротор, выполненный в виде прямоугольной призматической рамы, устанавливают флягу 7 с открытой крышкой, при этом крышка фляги 7 свободно проходит между прижимной планкой 9 и упором. Запорная планка фляги входит в зацепление с упором, имеющим форму прямоугольной рамы. Крышка фляги после защепления фляжного хомутика за скобу 8 при помощи карабина упирается в прижимную планку 9. Фляга 7 установлена. После установки всех фляг закрывают дверцу

2 и включают привод. Происходит вращение ротора на валу 3. Вращаясь. фляги зачерпывают моющий раствор через открытую горловину, и происходит постепенное вымывание фляг. По окончании мойки открывают дверцу 2, при помощи карабина открывают фляжный замок, освобождают запорную планку фляги и вынимают ее из камеры 1.

Использование предлагаемого изобретения позволит увеличить производительность устройства за счет предлагаемой конструк15б3794 з ции ротора и механизма крепления фляг.

Устройством за один цикл можно очистить до десяти фляг, быстро и удобно установив их на роторе.

Формула изобретения

Устройство для мойки фляг, содержащее закрепленный на валу ротор, соединенный с электроприводом, и средство крепления фляг на роторе, отличающееся тем, что, с целью повышения производительности, ротор выполнен в виде прямоугольной призматической рамы, имеющей в своем поперечном сечении правильный многоугольник, а средство крепления фляг снабжено скобами для фиксации фляжных хомутиков, прижимными планками и упорами для фиксации крышек фляг, при этом скобы и прижимные планки закреплены на призматической раме, а упоры выполнены в виде закрепленной на валу внутри призматической рамы много10 угольной рамы.

1 563794

Д-Д

Фиг. 2

Составитель A. Пашков

Редактор А. Маковская Тех ред И. Be pec Корректор Л. Патай

Заказ 1119 Тираж 512 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CCCP

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4,5

Производственно-издательский комбинат «Патент>, г. Ужгород, ул. Гагарина. 101
