Поддерживающее устройство к гильотинным ножницам для резки листового материала

Поддерживающее устройство к гильотинным ножницам для резки листового материала

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности к поддерживающим устройствам к гильотинным ножницам для резки листового материала, и может быть использовано в заготовительном производстве. Цель изобретения - повышение точности получаемых изделий при резке тонколистового материала. Поддерживающие направляющие (ПН) 3 установлены с возможностью осевого перемещения в расточках обойм 2 перпендикулярно их оси. Обоймы 2 закреплены за рабочей поверхностью упорной планки 1 поворотно и наклонно таким образом, что плоскость поворота ПН образует с плоскостью подачи листового материала острый угол. Такая конструкция позволяет увеличить поверхность контакта рабочей плоскости упорной планки с торцом разрезаемого материала и устранить прогиб материала. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (g1)g В 23 Р 33/02

3Ж363М3 иклы- ж™ йыы

Г ;ЦО1. l...,/

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHGMV СВИДЕТЕЛЬСТВУ

° ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4171949/25-27 (22) 04. 01. 87 (46) 15.05.90. Вюл. Р 18 (71) Производственное объединение пОнежский тракторный завод (72) Е.Л.Андрианов (53) 621.961 (088.8) (56) Авторское свидетельство СССР

9 1243910, кл. В 23 D 33/02, 1985. (54) HOjQQFРЖИВАИЩЕГ УСТРОЙСТВО К

ГИЛВОТИННЬК НОЖНИЦАМ !PIS РЕЗКИ JTIKT0БОГО МАТЕРИАЛА (57) Изобретение относится к обработке металлов давлением, в частности к поддерживающим устройствам к гильотинным ножницам для резки листового

2 материала, и может быть исп льэовано в заготовительном производстве. Цель изобретения — повьппение точности получаемых изделий при резке толколиc тового материала. Поддерживающие направляющие (ПН) 3 установлены с возможностью осевого перемещения в расточках обойм 2 перпендикулярно их оси.

Обоймы 2 закреплены за рабочей поверхностью упорной планки 1 повороfHQ H наклонно таким образом, что плоскость поворота ПН образует с плоскостью подачи листового материала ост1)ый угол.

Такая конструкция позволяет увеличить поверхность контакта рабочей плоскости упорной планки с торцом разрезаемого материала и устранить прогиб материала. 3 ил.

) 15б33б3

Изобретение относится к вспомогательному оборудованию заготовительного производства, а именно к поддерживающим устройствам, используемым на гильотинных ножницах при резке листового материала„ преимущественно тонколистового.

Цель изобретения — повышение точности получаемых изделий за счет уве- 10 ° личения поверхности контакта рабочей ! плоскости упорной планки с торцом разрезаемого материала и устранения прогиба материала.

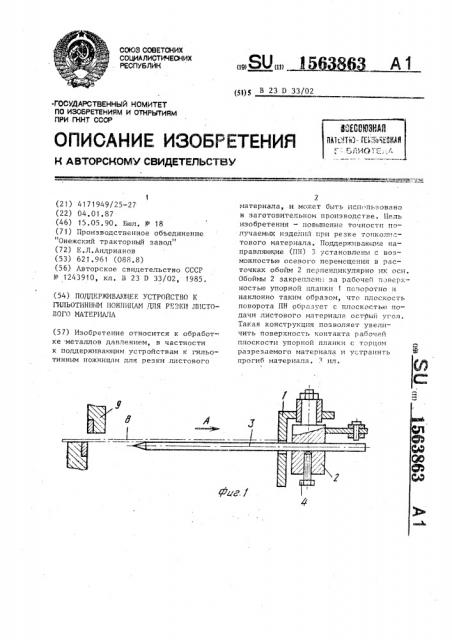

На фиг. 1 изображено предлагаемое поддерживающее устройство, общий вид„ на фиг. 2 — вид Л на фиг. I на фиг. 3 -- вид Б на фиг. 2.

Устройство содержит упорную планку

1, за рабочей плоскостью которой по- 20 воротно установлены обойми 2, в расточках которых с возможностью осевых перемещений закреплены поддерживающие направляющие 3, причем в исходном положении последние установлены горизонтально, а сами поворотные обоймы закреплены на упорной планке наклонно, чтобы плоскость поворота направляющих составляла бы с горизонтальной плоскостью острый угол. Осе- 30 вое перемещение направляющих фиксиру. ется винтами 4, На вертикальной плос кости упорной планки 1 выполнены B>ipB

g зы 5 под углом 10-30 к горизонтальной плоскости для прохода поддерживающих направляющих за рабочую плоскость планки. Обоймы. 2 соединень> между собой тягой 6, соединенной со штоком пневмоцилиндра 7. На поддерживающих направляющих располо>кен лист 8, отрезаемый ножевой балкой 9.

Устройство работает следующим образом.

Отрезаемый лист 8 йодают до упора в мерную плоскость упорной планки

1, при этом лист скользит по поддерживающим направляющим и не прогибается, так как последние в исходном положении находятся в горкзонтальнои плоскости. При включении рабочего хо- 50 да гильотинных. ножниц ножевая балка

9 воздействует на кран управления (не показан) привода пневмоцилиндра

7, в результате чего обоймы поворачиваются, а с ними поворачиваются, выходя из-под отрезаемого листа, поддерживающие направля>ощие 3 и заводятся через вырезы за рабочую плоскость упорной планки. После того, как лист, отрезан, on свободно падает вниз,так как поддерживающие направляющие в этот момент уже ушли 3а упорную плоскость.

Пр> ходе ножевой балки вверх поддерживающие направляющие занимают исходное положение, параллельное горизонтальной плоскости.

При резке коротких полос поддерживающие направляющие выводят за рабочую плоскость упорной планки и отключают кран управления пневмоцилиндром, Формула и з о б р е т е и и я

Поддерживающее устройство к гильотинным ножницам для резки листового материала, преимущественно тонколистового; содержащее поддерживающие направляющие, установленные с возможно.стью осевого перемещения и фиксации в расточках обойм, смонтированных с возможностью поворота за рабочей плоскостью упорной планки, выполненной с вырезами под поддерживающие направляющие, средство. фиксации поддерживающих направляющих в обоймах и привод поворота обойм, о т л и ч а ющ е е с я тем, что, с целью повышения точности получаемых изделий за счет увеличения поверхности контакта рабочей плоскости упорной планки с торцом разрезаемого материала и устранения прогиба материала, поддерживающие направляющие установлены в обоймах перпендикулярно оси их поворота, при этом оси поворота обойм располо>кены под одинаковыми углами к плоскости, перпендикулярной плоскости подачи листового материала и рабочей плоскости упорной планки, равными

10-30

1563863

Составитель Н,Филимонов

Редактор А.Ревин, Техред Л.Олийнык

Корректор В.Кабаций

Заказ 1123 Тираж 626 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб ., д. 4 /5

Производственно-издательский комбинат "Патент", r. Ужгород, ул, Гагарина, 10
