Резьбонарезной патрон

Резьбонарезной патрон

Иллюстрации

Показать все

Реферат



Изобретение относится к металлообработке и может быть использовано в станках для крепления инструмента при нарезании мелких резьб. Цель изобретения - упрощение конструкции при нарезании резьб мелкого диаметра за счет уменьшения числа деталей. На корпусе 1 резьбонарезного патрона установлен стакан 2, в котором во втулках 3 расположен метчикодержатель 4. Между втулками 3 установлена предохранительная пружина 5, которая разжимает втулки 3, а они своими конусными поверхностями центрируют метчикодержатель 4 при его среднем положении. Метчикодержатель 4 соединен с предохранительной кулачковой муфтой 6 через торсионный вал 7. Момент срабатывания муфты 6 регулируется ступенчато путем изменения числа подпружиненных кулачков 8, введенных в зацепление с муфтой 6. Резьбу нарезают путем осевой опережающей подачи метчика или опережающей подачи шпинделя. При несогласовании шага резьбы и подачи шпинделя метчикодержатель 4 имеет возможность отклоняться в обе стороны от своего среднего положения. В случае резкого усиления крутящего момента срабатывает муфта 6, при этом торсионный вал 7 компенсирует ударный характер ее срабатывания. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (Si)S В 23 С 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (54) РЕЗЬБОНАРЕЗНОЙ ПАТРОН

ГОсуддРственный КОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4319933/40-08 (22) 21.10.87 (46) 15.05.90. Бюл. 18 (72) О.М.Иаров, Г.Б.Гусев и А.Н.Комраков (53) 621.924.6(088.8) (56) Авторское свидетельство СССР

Ф 709267, кл. В 23 Г 5/00, 1978. (57) Изобретение относится к металлообработке и может быть использовано в станках для крепления инструмента при парезании мелких резьб. Цель изобретения — упрощение конструкции

2 при нарезании резьб мелкого диаметра за счет уменьшения числа деталей. На корпусе I резьбонарезного патрона установлен стакан 2, в котором во втулках 3 расположен метчикодержатель 4.

Между втулками 3 установлена предохранительная пружина 5, которая разжимает втулки 3, а они своими конусными поверхностями центрируют метчикодер жатель 4 прн его среднем положении.

Метчикодержатель 4 соединен с предохранительной кулачковой муфтой 6 через торсионный вал 7. Момент срабатывания муфты 6 регулируется ступенчато путем изменения числа подпруяшненных кулачков 8. введенных в зацепле- а ние с муфтой 6. Резьбу нарезают путем

1563875

Формула изобретения

Составитель В.Снигур

Редактор С.Лисина. Техред Л.Олийнык Корректор Т.Палий

Заказ 1123 Тираж 618 Подпис но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР !

13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, г.Ужгород, ул. Гагарина,101 севой опережающей подачи метчика или

I опережающей подачи шпинделя. При «есогласовании шага резьбы и подачи шпинделя метчикодержатель 4 имеет

5 возможность отклоняться в обе стороны

Изобретение относится к металлообаботке и может быть использовано в танках при нарезаиги мягких резьб.

Цель изобретения — упрощение конструкции резьбонарезного патрона при 15 арезании резьб мелкого диаметра пуем уменьшения числа деталей.

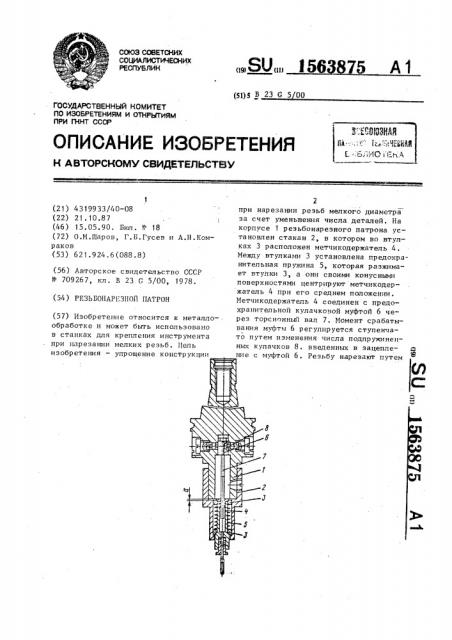

На чертеже схематически изображен предлагаемый патрон, разрез.

Резьбонарезной патрон содержит кор-20 ггус 1,на котором установлен стакан 2, ф котором во втулках 3 расположен метчикодержатель 4. Между втулками 3 установлена предохранительная пружина которая разжимает втулки 3 и они

Своиии ко усными поверхностями центрируют метчикодержатель 4 при его сред1 ем положении. Между втулкой 3 и кор—

1, усом 1 в осевом направлении имеется зазор "а" от 0,3 до 0,5 шага нареза- 3О емой резьбы. Метчикодержатель 4 соединен с предохранительной кулачковой муфтой 6 через торсионный вал 7. Noагент срабатывания муфты 6 регулируется ступенчато, путем изменения числа 35 подпружиненных кулачков 8, введенных в зацепление с муфтой 6.

Резьбу нарезают путем осевой опережающей подачи метчика или опережающей подачи шпиццеля. Под действием 40 осевого усилия врезания метчика, а также при несогласовании шага резьбы от своего среднего положения. В случае резкого усиления крутящего момента срабатывает муфта 6, при этом торсионный вал 7 компенсирует ударный характер ее срабатывания. 1 ил. и шага подачи шпинделя метчикодержатель 4 имеет возможность отклоняться в обе стороны от своего среднего положения, при этом метчикодержатель

4 выходит из соединения с конической поверхностью одной из втулок 3 и за .счет радиального зазора между метчикодержателем 4 и втулкой 3 самоустапавливается по отверстию. В случае резкого усиления момента резания срабатывает кулачковая муфта 6, при этом торсионный вал 7 компенсирует ударный характер ее срабатывания.

Резьбонарезной патрон, в корпусе которого размещены предохранительная муфта крутящего момента, связанная с метчикодержателем, и механизм его осе вой компенсации, включающий две втулкиипружину, отличающийся тегл, что, с целью упрощения конструкции при нарезании резьб мелкого диаметра, связь метчикодержателя с предохранительной муфтой крутящего мо— мента выполнена в виде торсионного вала,при этом метчикодержатель и пружина размещены между двумя втулками механизма осевой компенсации, а на внутренней поверхности каждой из них с торца выполнен конический участок.
