Реферат



Изобретение предназначено для использования, преимущественно, в инструментах для письма жидкими чернилами и любым пишущим наконечником, в том числе шариковым. Повышение надежности работы и упрощение в пользовании инструментом, имеющим корпус-резервуар, выполненный с секциями и с трубкой, установленной неподвижно на секциях в корпусе-резервуаре, и пишущий наконечник, выполненный с колпачком, связанным с корпусом-резервуаром разъемным соединением, достигается тем, что пишущий наконечник и трубка соединены дополнительной трубкой, выполненной с отверстиями и установленной неподвижно в пишущем наконечнике и в трубке, и секции выполнены со втулками и установлены втулками неподвижно на трубке.Причем секции выполнены в виде круглых шайб с отверстиями, а в трубке и в секциях на втулках выполнены отверстия. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 В 43 К 7100

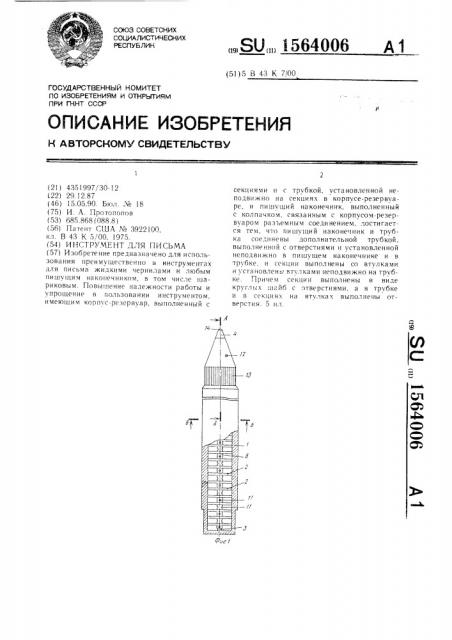

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 435! 997/30-12 (22) 29. 12.87 (46) 15.05.90. Бюл. № 18 (75) И. А. Протопопов (53) 685.868 (088.8) (56) Патент США № 3922100, кл. B 43 К 5/00, 1975. (54) ИНСТРУМЕНТ ДЛЯ ПИСЬМА (57) Изобретение предназначено для использования преимущественно в инструментах для письма жидкими чернилами и любым пишугци vf наконечником, в том числе шариковым. Повышение надежности работы и упрощение в пользова нии инструментом, имеюгцим корпус-резервуар, выполненный с

„„SU„„1564006 А 1 секциями и с трубкой, установленной неподвижно на секциях в корпусе-резервуаре, и пишущий наконечник, выполненный с колпачком, связанчым с корпусом-резервуаром разъемным соединением, достигается тем, чо пишущий наконечник и трубка соединены дополнительной трубкой, выполненной с отверстиями и установленной неподвижно в пишущем наконечнике и в трубке. и секции выполнены со втулками и установлень. втулками неподвижно на трубке. Причем секции выполнены в виде кругль,х;пайб с отверстиями, а в трубке и в секциях на втулках выполнены отверстия. 5 ил.

1564006 з

Изобретение относится к инструментам для письма и г.редназначено для использования, преиму;.цественно, в инструментах для письма жидкими чернилами и любым пишущим наконечником, в том числе шариковым.

Целью изобретения является повышение надежности работы и упрощение в пользовании.

На фиг. 1 изображен инструмент, разрез; на фиг. 2 — сечение А — А на фиг. 1; на 10 фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4— деталировка частичная; на фиг. 5 — то же. в аксонометрии.

Инструмент содержи- корпус-резервуар

1, который выполнен с секциями 2 и с трубкой 3, установленной неподвижно на секциях 2 в корпусе-резервуаре 1, и в котором трубку 3 можно заполнять чернилами из секций 2, и пишущий наконечник 4, который соединен с трубкой 3 и выполнен с колпачком 5, связанным с кор- 20 пусом-резервуаром 1 разъемным соединением и который можно извлекать вместе с секциями 2 и с трубкои 3 из корпусарезервуара 1.

Пишущий наконечник 4 и трубка 3 соединены дополнительной трубкой 6, которая выполнена с отверстиями 7 на боковой стенке и установлена неподвижно в пишущем наконечнике 4 и в трубке 3, а секции 2 выполнены со втулками 8 и установлены неподвижно втулками 8 на трубке 3. Секции 2 выполнены в виде круглых шайб с отверстиями 9, которые расположены по окружности круглых шайб, а в трубке 3 и в секциях 2 на втулках 8 выполнены отверстия 10 и 11.

Дополнительно в инструменте предусмотрено. что корпус-резервуар соединен с атмосферой отверстиями 12, которые выполнены в колпачке 5 и которых у него три, а также, что колпачок,- > выполнен с рифлениями 13, предназначеннь".ми для захвата пальцами колпачка 5 при свинчивании его 40 с корпуса-резервуара 1 и для установки на нем защитного колпачка (не показан), и с конусной частью.

Пишущий наконечник 4 выполнен с шариком 14, предназначенным для переноса 45 чернил на поверхность, а дополнительная трубка 6 выполнена с утолщением 5 и с буртиком 16, предназначенным для установки неподвижно ее в тпубке 3 и в пишущем наконечнике 4.

Порядок установки неподвижно секций 2 50 втулками 8 на трубке 3 является шахматным в отношении взаимоположения отверстий 9, 10 и 11, 7, колпачок 5 выпонен с буртиком 17, предназначенным для фиксации им секций 2, а на корпусерезервуаре 1 имеется место для установки защитного колпачка.

Для обеспечения нормальной работы и капиллярных свойств в инструменте предусмотрено, что диаметр у трубки 3 равен

=!,5 мм, а у корпуса-резервуара 1 — 7,5 мм.

Расстояние между секциями 2 равно

1,2 мм, а диаметры отверстий 10 и 11, 9 равны соответственно 0,4 и 0,5 — 0,8 мм.

Во время работы с инструментом, шариком 14 пишущего наконечника 4 переносят чернил а на поверхность, оста вляя след.

Чернила из секций 2 заполняют сначала через отверстия 10 и 11 трубку 3, а затем попадают через отверстия 7 в дополнительную трубку 6 и далее на шарик 14.

Чтобы заполнить инструмент чернилами, его разбирают: снимают колпачок 5 и извлекают секции 2 вместе с трубкой 3 из корпуса-резервуара l. Затем, промыв инструмент, секции 2 вместе с трубкой 3 погружают в чернила и устанавливают вновь в корпус-резервуар 1 или, наоборот, чернила наливают сначала в корпус-резервуар l.

Форлщла изобретения

Инструмент для письма, содержащий корпус-резервуар, выполненный с секциями и с трубкой, установленной неподвижно на секциях в корпусе-резервуаре с возможностью заполнения чернилами из секций, и пишущий наконечник, соединенный с трубкой с возможностью заполнения чернилами из трубки и выполненный с колпачком, связанным с корпусом-резервуаром разъемным соединением с возможностью извлечения секций и трубки из корпуса-резервуара, отличающийся тем, что, с целью повышения надежности работы и упрощения в пользовании, пишущий наконечник и трубка соединены посредством дополнительной трубки, выполненной с отверстиями и установленной неподвижно в пишущем наконечнике и в трубке, а секции выполнены с втулками и установлены втулка vIH неподвижно на трубке. при этом секции выполнены в виде круглых шайб с отверстиями, расположенными по окружности круглых шайб, а в трубке и в секциях на втулках выполнены отверстия

1564006!

564006 ( ()
