Ко 156405

Класс В 23р; 49m, 2»

СССР

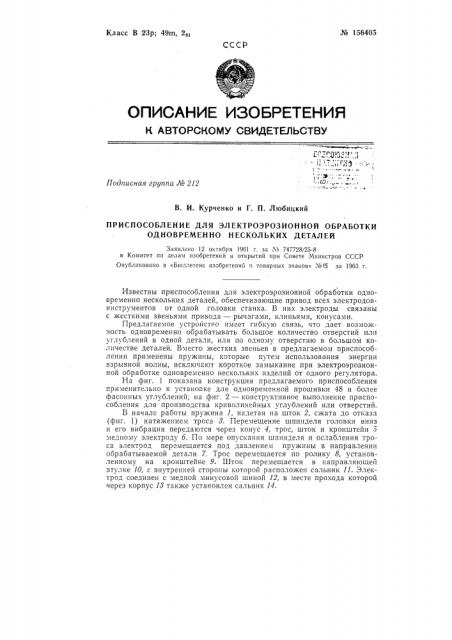

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСМОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 212

В. И. Курченко и Г. П. Любицкий

ПРИСПОСОБЛЕНИЕ ДЛЯ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ

ОДНОВРЕМЕННО НЕСКОЛЬКИХ ДЕТАЛЕЙ

Заявлено 12 октября 1961 r. за М 747728/26-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и. товарных знаков» Х 15 за 1963 г, Известны приспособления для электроэрозионной обработки одновременно нескольких деталей, обеспечизающие привод всех электродовинструментов от одной головки станка. В них электроды связаны с жесткими звеньями привода — рычагами, клиньями, конусами.

Предлагаемое устройство имеет гибкую связь, что дает возможность одновременно обрабатывать большое количество отверстий или углублений в одной детали, или по одному отверстию в большом количестве деталей. Вместо жестких звеньев в предлагаемом приспособлении применены пружины, которые путем использования энергии взрывной волны, исключают короткое замыкание при электроэрозионной обработке одновременно нескольких изделий от одного регулятора.

На фиг. 1 показана конструкция предлагаемого приспособления применительно к установке для одновременной прошивки 48 и более фасонных углублений; на фиг. 2 — конструктивное выполнение приспособления для производства криволинейных углублений или отверстий.

B начале работы пружина 1, надетая на шток 2, сжата до отказа (фиг. 1) натяжением троса 8. Перемещение шпинделя головки вниз и его вибрация передаются через конус 4, трос, шток и кронштейн 5 медному электроду б. По мере опускания шпинделя и ослабления троса электрод перемещается под давлением пружины в направлении обрабатываемой детали 7. Трос перемещается по ролику 8, установленному на кронштейне 9. Шток перемещается в направляющей втулке 10, с внутренней стороны которой расположен сальник 11. Электрод соединен с медной минусовой шиной 12, в месте прохода которой через корпус 18 также установлен сальник 14. № 156405

Обрабатываемая деталь контактирует с медной шиной посредством медной шайбы 15, лежащей на текстолитовом кольце 1б. Плюсовой контакт 17 расположен на штоке.

Для выполнения криволинейных отверстий или углублений в детали 18 (фиг. 2) устанавливают электрод 19, закрепленный в держателе 20, с помощью тросика 21, соединенного с головкой станка.

Между электродом и обрабатываемой деталью имеется некоторый искровой зазор. Тросик закрепляется па ролике 22, насаженном на ось кронштейна 28 держателя электрода с помощью винта 24. Электрод подается к детали при помощи пружины 25.

Предмет изобретения

Приспособление для электроэрозионной обработки одновременно нескольких деталей, обеспечивающее привод всех электродов-инструментов от одной головки станка, отл и ч а ю ще е с я тем, что, с целью исключения коротких замыканий путем использования энергии взрывной волны, в цепь привода каждого электрода включен гибкий элемент, например пружина.

¹ 156405

Фиг. 2
