Реферат



Изобретение относится к таре для упаковки и транспортировки длинномерных изделий цилиндрической формы, в частности ротора турбогенератора в электромашиностроении. Цель изобретения - улучшение защитных свойств контейнера при транспортировке и хранении длинномерных изделий за счет образования на стыках секций 2-4 крышки контейнера вентиляционных лабиринтных проемов, образованных прикрепленными к секциям фланцами уголкового профиля 5 крайних секций крышки и фланцами коробчатого сечения 6 центральной секции. Для установки крышки по периметру верхней части корпуса 1 расположены направляющие фиксаторы 7, а для сочленения секций 2-4 друг с другом имеются упоры 8. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 В 65 D 88 02

OIlHCAHHE ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4337954/30-13 (22) 07.12.87 (46) 15.05.90. Бюл. № 18 (71) Ленинградское производственное электромашиностроительное объединение «Электросила» им. С. М. Кирова (72) В. И. Матвеев и К. Х. Преслер (53) 621.798.8 (088.8) (56) П атент Великобритании № 2109346, кл. В 65 D 88/74, опублик. 1982.

Специальные контейнеры и поддоны. M.: изд. НИИИНФОРМТЯЖМАШ, 1973, ч. 1, 17 — 5 — 73, с. 79. (54) КОНТЕЙНЕР (57) Изобретение относится к таре для упаковки и транспортировки длинномерных

„„SU„„1564057 A 1

2 изделий цилиндрической формы, в частности ротора турбогенератора в электромашиностроении. Цель изобретения — улучшение защитных свойств контейнера при транспортировке и хранении длинномерных изделий за счет образования на стыках секций 2 — 4 крышки контейнера вентиляционных лабиринтных проемов, образованных прикрепленными к секциям фланцами уголкового профиля 5 крайних секций крышки и фланцами коробчатого сечения 6 центральной секции. Для установки крышки по периметру верхней части корпуса 1 расположены направляющие фиксаторы 7, а для сочленения секций 2 — 4 друг с другом имеются упоры 8. 3 ил.

1564057 з

Изобретение относится к таре для упаковки и транспортировки длинномерных изделий цилиндрической формы, в частности ротора турбогенератора в электромашиностроении.

Целью изобретения является улучшение защитных свойств контейнера при транспортировке и хранении длинномерных изделий.

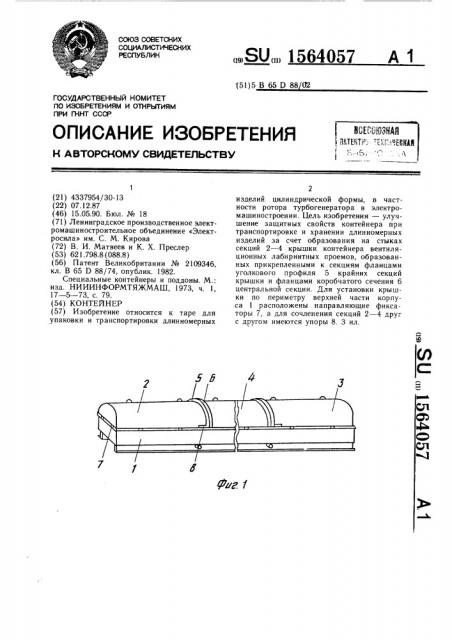

На фиг. 1 схематично изображен предлагаемый контейнер, вид в аксонометрии; на фиг. 2 — главный вид контейнера; на фиг. 3 — стык секций с вентиляционным проемом, разрез.

Контейнер состоит из корпуса 1 с ложементами под изделие и секционной крышки, состоящей из трех секций, двух крайних 2 и 3 и центральной 4. На боковой поверхности крайних секций 2 и 3 закреплены фланцы уголкового профиля 5, а на прилегающей к ним боковой поверхности центральной секции 4 — фланцы коробчатого сечения 6.

Для установки крышки по периметру верхней части корпуса 1 расположены направляющие фиксаторы 7 с наружной и внутрен ней стороны. Кроме того, имеются упоры 8 для сочленения секций друг с другом с образованием в местах стыков вентиляционных лабиринтных проемов 9.

Устройство работает следующим образом.

При помощи крана на корпусе 1 устанавливаются крайние секции 2 и 3, которые закрепляются направляющими фиксаторами 7, затем устанавливается центральная секция 4, которая фиксируется в продольном направлении относительно крайних секций 2 и 3 упорами 8, образуя в стыках с крайними секциями вентиляцион10 ные лабиринтные проемы 9.

Формула изобретения

Контейнер, содержащий корпус с ложементами для изделия и секционную крышку, отличающийся тем, что, с целью улучшения защитных свойств контейнера при транспортировке и хранении длинномерных изделий, крышка выполнена из трех сек20 ций, на боковой повехности крайних секций со стороны центральной закреплены фланцы уголкового профиля, а на прилегающей к ним боковой поверхности центральной секции — фланцы коробчатого сечения, охватывающие фланцы крайних секций и образующие с ними вентиляционный лабиринтный проем.
