Газоотводная система резервуара для хранения легкоиспаряющейся жидкости

Газоотводная система резервуара для хранения легкоиспаряющейся жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию резервуаров для хранения легкоиспаряющихся жидкостей, например нефтепродуктов. Цель - повышение удобства эксплуатации при одновременном упрощении конструкции. Изобретение существенно позволяет сократить количество патрубков и запорной арматуры, а также продлить срок эксплуатации гранул сорбирующего вещества. Полость конденсатора сообщена с атмосферой посредством патрубка с обратным клапаном, который пропущен через адсорбер. В адсорбере установлен патрубок, соединяющий его с конденсатором и оснащенный своим обратным клапаном. 1 ил.

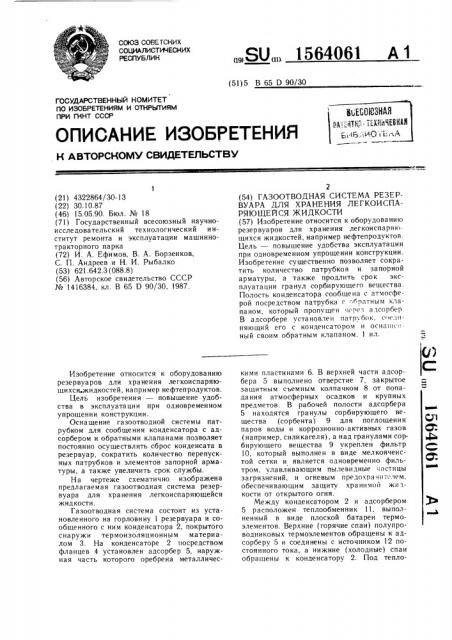

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1564061 A 1 (51) 5 В 65 D 90/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

2 (54) ГАЗООТВОДНАЯ СИСТЕМА РЕЗЕРВУАРА ДЛЯ ХРАНЕНИЯ ЛЕГКОИСПАРЯЮЩЕЙСЯ ЖИДКОСТИ (57) Изобретение относится к оборудованию резервуаров для хранения легкоиспаряющихся жидкостей, например нефтепродуктов.

Цель — повышение удобства эксплуатации при одновременном упрощении конструкции.

Изобретение существенно позволяет сократить количество патрубков и запорной арматуры, а также продлить срок эксплуатации гранул сорбирующего вещества.

Полость конденсатора сообщена с атмосферой посредством патрубка г - ратным клапаном, который пропущен через адсорбер.

В адсорбере установлен патрубок, соединяющий его с конденсатором и оснаиц ..ный своим обратным клапаном. 1 ил.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4322864/30-13 (22) 30.10.87 (46) 15.05.90. Бюл. № 18 (71) Государственный всесоюзный научноисследовательский технологический институт ремонта и эксплуатации машиннотракторного парка (72) И. А. Ефимов, В. А. Борзенков, С. П. Андреев и Н. И. Рыбалко (53) 621.642.3 (088.8) (56) Авторское свидетельство СССР № 1416384, кл. В 65 D 90/30, 1987.

Изобретение относится к оборудованию резервуаров для хранения легкоиспаряюшихся. жидкостей, например нефтепродуктов.

Цель изобретения — повышение удобства в эксплуата ции при одновременном упрощении конструкции.

Оснащение газоотводной системы патрубком для сообщения конденсатора с адсорбером и обратными клапанами позволяет постоянно осуществлять сброс конденсата в резервуар, сократить количество перепускных патрубков и элементов запорной арматуры, а также увеличить срок службы.

На чертеже схематично изображена предлагаемая газоотводная система резервуара для хранения легкоиспаряющейся жидкости.

Газоотводная система состоит из установленного на горловину 1 резервуара и сообщенного с ним конденсатора 2, покрытого снаружи термоизоляционным материалом 3. На конденсаторе 2 посредством фланцев 4 установлен адсорбер 5, наружная часть которого оребрена металлическими пластинами 6. В верхней части адсорбера 5 выполнено отверстие 7, закрытое защитным съемным колпачком 8 от попадания атмосферных осадков и крупных предметов. В рабочей полости адсорбера

5 находятся гранулы сорбирующего вещества (сорбента) 9 для поглощения паров воды и коррозионно-активных газов (например, силикагеля), а над гранулами сорбирующего вещества 9 укреплен фильтр

10, который выполнен в виде мелкоячеистой сетки и является одновременно фильтром, улавливающим пылевидные частицы загрязнений, и огневым предохранителем, обеспечивающим защиту хранимой жидкости от открытого огня.

Между конденсатором 2 и адсорбером

5 расположен теплообменник 11, выполненный в виде плоской батареи термоэлементов. Верхние (горячие спаи) полупроводниковых термоэлементов обращены к адсорберу 5 и соединены с источником 12 постоянного тока, а нижние (холодные) спаи обращены к конденсатору 2. Под тепло1564061

3 обменником 11 в конденсаторе 2 укреплен конический газосборник 13. Патрубок 14 отвода воздуха из конденсатора 2 укреплен на фильтре 10 и теплообменнике 11 и расположен так, что его выходной (верхний участок) находится над фильтром 10, нижний (входной) — в конденсаторе 2, а средний — в полости адсорбера 5, где расположены гранулы сорбирующего вещества 9. Патрубок 15 для сообщения конденсатора 2 с адсорбером 5 установлен также в адсорбере 5 и сообщен со средней частью патрубка !4 отвода воздуха из конденсатора 2.

Выходной участок патрубка 14 и входной участок патрубка 15 оснащены обратными клапанами 16 и 17, причем клапан

16 работает только на выпуск, а клапан

17 — только на впуск. Патрубок 15 закрыт защитной сеткой 18 от попадания в него сорбента 9, а верхняя часть патрубка

14 защищена такой же сеткой 19 от попадания в него пылевидных частиц.

Газоотводная система резервуара работает следующим образом.

При заполнении резервуара легкоиспаряющейся жидкостью или при повышении ее температуры давление в резервуаре начинает возрастать, в результате чего газовоздушная смесь через горловину 1 интенсивно поступает в конденсатор 2 и направляется коническим газосборником !

3 на холодные спаи теплообменника

11, где охлаждается за счет эффекта Пельте, при этом пары легкоиспаряющейся жидкости конденсируются и в виде капель под действием собственной массы или падают через горловину !, или стекают по внутренним стенкам конденсатора 2 в резервуар.

Очищенный от паров воздух через патрубок 14 и клапан 16 стравливается в атмосферу. В процессе эксплуатации теплообменника 1! теплота Джоуля, выделяемая на ее горячих (верхних) спаях за счет теплопроводности и конвекции, передавая содержимому адсорбера 5, т.е. гранулам сорбента 9, которые в процессе слива жидкости из резервуара или понижения ее температуры в процессе суточных теплосмен сорбируют влагу воздуха при его засасывании через отверстие 7 фильтра 10 патрубок 15 и клапан 17 при закрытом клапане !

6. В результате нагрева гранул сорбента 9 последний десорбирует влагу и коррозионноактивные газы (работает обратимо), при этом парогазовая смесь выбрасывается в атмосферу через отверстие 7. Избыточная теплота через пластины 6 радиатора конвектируется в атмосферу.

Установка газоотводной системы на горловине 1 резервуара делает ее автономным устройством, позволяющим использовать на отдельно расположенных резервуарах, в частности на передвижных средствах заправки самоходной техники нефтепродуктами.

Упрощенная конструкция патрубков 14

1О и 15 с клапанами 16 и 17 существенно повышает удобства эксплуатации, технического обслуживания и ремонта устройства.

Такое размещение патрубков 14 и 15 исключает «паразитную» сорбцию паров воды, !

5 содержащихся в выдыхаемом из резервуара воздухе, что приводит к росту КПД гранул сорбента 9 и исключает возможность «отра вления» их углеводородными ядами. Через патрубок 15 в газовоздушное пространство резерауара поступает атмо>О сферный воздух, полностью очищенный от пылевидных частиц, влаги и коррозионноактивных газов за счет установки фильтра !

О и защитных сеток 18 и 19.

Формула изобретения

Газоотводная система резервуара для хранения легкоиспаряющейся жидкости, включающая сообщенный с резервуаром конденсатор, адсорбер, установленный на

3Q конденсаторе, теплообменник, расположенный между конденсатором и адсорбером и выполненный в виде соединенной с источником постоянного тока плоской батареи термоэлементов, холодные спаи каждого из которых обращены к конденсатору, кони35 ческий газосборник, укрепленный в конденсаторе, расположенные один над другим в адсорбере фильтр и гра нулы сорбирующего вещества, патрубок отвода воздуха из конденсатора, отличающаяся тем, что, с целью повышения удобства в эксплуатации при одновременном упрощении конструкции, она снабжена патрубком для сообщения конденсатора с адсорбером и обратными клапанами, патрубок отвода воздуха из конденсатора укреплен на фильтре и ба45 тарее, что его средняя часть расположена в адсорбере, а выходной участок — над фильтром, при этом патрубок для сообщения конденсатора с адсорбером установлен в средней части патрубка отвода воздуха из конденсатора, один из обратных

50 клапанов установлен на выходном участке патрубка отвода воздуха из конденсатора, а другой — во входном участке патрубка для сообщения конденсатора с адсорбером.

1564061

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Редактор Ю. Середа

Заказ 1132

Составитель С. Полищук

Техред И. Верес Корректор С.Шевкун

Тираж 507 Подп ис ное
