Устройство для выгрузки сыпучих материалов

Устройство для выгрузки сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленному транспорту, в частности к системам разгрузки высушенного продукта из сушильных барабанов. Цель изобретения - повышение надежности работы. Устройство для выгрузки сыпучих материалов содержит затвор, выполненный из секций, соединенных между собой шарнирно. Каждая секция затвора снабжена V-образной пружиной для прижатия затвора к нижнему торцу разгрузочного патрубка. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 D 90 54

ВСЕСО(3,3, .и",я

Ы! =!!Тйп-;,(,"1п ДД;

Е;Ei:1"!О FКА

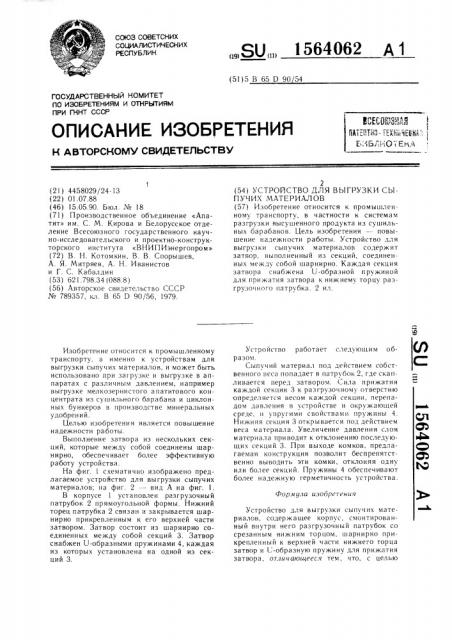

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Формула изобретения

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2 ) 4458029/24-13 (22) 01.07.88 (46) 15.05.90. Бюл. № 18 (71) Производственное объединение «Апатит» им. С. М. Кирова и Белорусское отделение Всесоюзного государственного научно-исследовательского и проектно-конструкторского института «ВНИПИэнергопром» (72) В. H. Котомкин, В. В. Спорышев, А. Я. Митряев, А. Н. Иванистов и Г. С. Кабалдин (53) 621.798.34 (088.8) (56) Авторское свидетельство СССР № 789357, кл. В 65 D 90/56, 19?9.

Изобретение относится к промышленному транспорту, а именно к устройствам для выгрузки сыпучих материалов, и может быть использовано при загрузке и выгрузке в аппаратах с различным давлением, например выгрузке мелкозернистого апатитового концентрата из сушильного барабана и циклонных бункеров в производстве минеральных удобрен ий.

Целью изобретения является повышение надежности работы.

Выполнение затвора из нескольких секций, которые между собой соединены шарнирно, обеспеч ивает более эффективную работу устройства.

На фиг. 1 схематично изображено предлагаемое устройство для выгрузки сыпучих материалов; на фиг. 2 — вид А на фиг. 1.

В корпусе установлен разгрузочный патрубок 2 прямоугольной формы. Нижний торец патрубка 2 связан и закрывается шарнирно прикрепленным к его верхней части затвором. Затвор состоит из шарнирно соединенных между собой секций 3. Затвор снабжен U-образными пружинами 4, каждая из которых установлена на одной из секций 3.

ÄÄSUÄÄ 1564062 А 1

2 (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к промышлеHному транспорту, в частности к системам разгрузки высушенного продукта из сушильных барабанов. Цель изобретения — повышение надежности работы. Устройство для выгрузки сыпучих материалов содержит затвор, выполненный из секций, соединенHbIx между собой шарнирно. Каждая секция затвора снабжена Lь-образной пружиной для прижатия затвора к нижнему торцу разгрузо.ного патрубка. 2 ил.

Устройство работает следующим образом.

Сыпучий материал под действиеM собственного веса попадает в патрубок 2, где скапливается перед затвором. Сила прижатия каждой секции 3 к разгрузочному отверстию определяется весом каждой секции, перепадом давления в устройстве и окружающей среде, и упругими свойствами пружины 4.

Нижняя секция 3 открывается под действием веса материала. Увеличение давпения слоя материапа приводит к отклонению последующих секций 3. При выходе комков. предлагаемая конструкция позволит беспрепятственно выводить эти комки, отклоняя одну или более секций. Пружины 4 обеспечивают более надежную герметичность устройства.

Устройство для выгрузки сыпучих материалов, содержащее корпус, смонтированный внутри него разгрузочный патрубок со срезанным нижним торцом, шарнирно прикрепленный к верхней части нижнего торца затвор и L -образную пружину для прижатия затвора, отличающееся тем, что, с целью

1564062

Рог. 2

Составитель Н. Слезина

Редактор 10. Середа Техред И. Верес Корректор М. Самборская

Заказ 133 Тираж 509 Подписное

ВНИИГ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж--35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 повышения надежности работы, затвор состоит из шарнирно соединенных между собой секций и снабжен дополнительными U-образными пружинами, при этом каждая из пружин установлена на одной из секций затвора.
