Пневматический датчик положения кромки материала

Пневматический датчик положения кромки материала

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для контроля кромок материала и управления средствами слежения за кромками материала, а также управления средствами ширения, центрирования материала при его проводке по технологической цепочке. Цель изобретения - повышение надежности работы и точности регулирования. Датчик содержит верхнюю губку 1, на которой установлена накладка 2 с раздвижными планками 3. Между верхней губкой 1 и крышкой 5 установлена заслонка 12, перекрывающая приемное сопло. Величина расхода сжатого воздуха, направляемого над диафрагмой 8 в приемное сопло, регулируется винтом. Установка заслонки 12 позволила сместить подающее сопло относительно приемного и увеличить момент сил возникающих из воздушного потока подающего сопла. Увеличение момента повысило точность измерения датчика. Дополнительный дроссель обеспечивает подачу воздуха над диафрагмой 8 под заслонку 12. Компенсация давления под диафрагмой 8 осуществляется не потоком воздуха, выходящего из подающего сопла, а воздушным потоком, выходящим из приемного сопла под заслонку, что исключает засорение приемного сопла и тем самым повышается надежность работы пневмодатчика. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 4084 А 1 (51)5 В 65 Н 23 032 и ивац

ПАНИТКОВ Т ",1. -;; qqgggg

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

12 11

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4452683/23-12 (22) 05.11.88 (46} !5.05.90. Бюл. № 18 (71) Тамбовское научно-производственное объединение полимерного машиностроения (72) М. Е. Уланов (53) 677.057.133 (088.8) (56) Авторское свидетельство СССР № 882902, кл. В 65 Н 23/032, 1979. (54) ПНЕВМАТИЧЕСКИЙ ДАТЧИК ПОЛОЖЕНИЯ КРОМКИ МАТЕРИАЛА (57) Изобретение относится к устройствам для контроля кромок материала и управления средствами слежения за кромками материала, а также управления средствами ширения, центрирования материала при его проводке по технологической цепочке. Цель изобретения — повышение надежности работы и точности регулирования. Датчик содержит верхнюю губку I, на которой

2 установлена накладка 2 с раздвижными планками 3. Между верхней губкой и крышкой 5 установлена заслонка 12, перекрывающая приемное сопло. Величина расхода сжатого воздуха, направляемого над диафрагмой 8 в приемное сопло, регулируется винтом. Установка заслонки 12 позволила сместить подающее сопло относительно приемного и увеличить момент сил, возникающих из воздушного потока подающего сопла. Увеличение момента повысило точность измерения датчика. Дополнительный дроссель обеспечивает подачу воздуха над диафрагмой 8 под заслонку 12. Компенсация давления под диафрагмой 8 осуществляется не потоком воздуха, выходящего из подающего сопла, а воздушным потоком, выходящим из приемного сопла под заслонку что исключает засорение приемного сопла и тем самым повышается надежность работы пневмодатчика. 2 ил.

1564084

ЗО

Формула изобретения

Изобретение относится к устройствам для контроля кромок материала и управления средствами слежения за кромками материа- ла, а также управления средствами ширерения, центрирования материала при его проводке по технологической цепочке и может использоваться на заводах резиновых и технических изделий для управления ограничительными щеками, установленными на клеепромазочные машины против растекания клея за кромки ткани, управления ширительными и центрирующими устройствами кордных линий и агрегатов шинных заводов.

Целью изобретения является повышение надежности в работе и точности регулирования датчика.

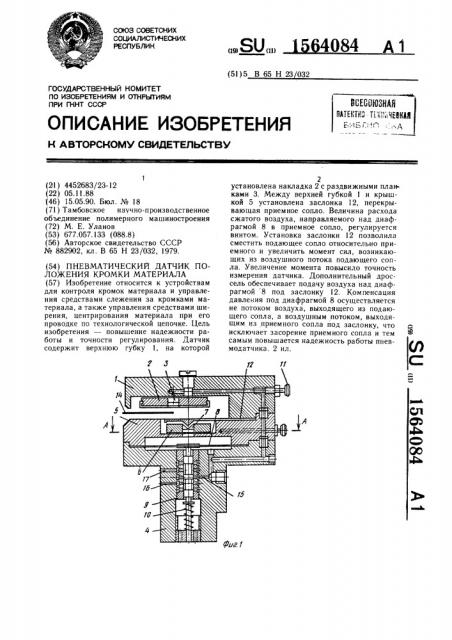

На фиг. 1 изображен пневматический датчик положения кромки материала, разрез; на фиг. 2 — разрез А — А на фиг. 1.

Датчик содержит верхнюю губку 1, на которой установлена накладка 2 с раздвижными планками 3.

Подающее сопло образуется торцами планок 3 с возможностью регулирования ширины сопла путем перемещения планок 3 в направлении, перпендикулярном плоскости чертежа.

Нижняя губка датчика представляет собой усилитель 4, содержащий крышку 5, на которой смонтирована накладка 6 совмест но с планками 7, торцы которых образуют приемное сопло. Под крышкой 5 установлена диафрагма 8, связанная с золотником 9. Золотник поджат пружиной 10, величина расхода сжатого воздуха, направляемого в подающее сопло, регулируется винтом 11. Между верхней губкой 1 и крышкой 5 установлена заслонка 12, перекрывающая приемное сопло. Величина расхода сжатого воздуха, направляемого над диафрагмой 8 в приемное сопло, регулируется винтом 13.

Материал 14 подается между приемным и подающим соплами, которые установлены с осевым смещением одно относительно другого. В нижней губке датчика установлен дополнительный дроссель с отверстием 15 для подачи воздуха над диафрагмой 8 и выполнены отверстия 16, 17 для подачи воздуха к исполнительным механизмам.

Устройство работает следующим образом.

При нейтральном положении кромки материала 14, как это показано на чертеже, сжатый воздух из правой половины подается на заслонку, которая перекрывает приемное сопло, а над диафрагмой 8 в приемное сопло поступает поток сжатого воздуха, регулируемый винтом 13. Над дифрагмой 8 устанавливается давление такое, что усилия, действ; .: пие .олотник от диафрагмы и пружины, уравновешивают положение золотника с t;cpcKpLIтием отверстия 15 для подвода сжатого воздуха в золотниковое пространство.

При смещении кромки материала вправо уменьшается давление на заслонку и во" д,;, поступающий в приемное сопло (при открытой заслонке), не создает давления на:,иафрагму, пружина поднимает золотник и сжатый воздух направляется в отве -,- -н 1=. на управление исполнительным механизмом (не показан).

При смещении кромки матсриала влево увеличивается поток воздуха из псдающего сопла и возрастает давление на заслонку, которая перекрывает приемное сопло. Воздух, поступающий над диафрагмой в приемное сопло, создает давление в этой зоне.

Усилием, развиваемым диафрагмой, преодолевается действие пружины на золотник.

Золотник опускается вниз и сжатый воздух направляется в отверстие 17 на управление исполнительным механизмом.

Смещение подающего сопла относительно приемного и установка заслонки позволило увеличить момент силы подающего сопла и тем самым повысилась чувствительность самого датчика.

Кроме того, установка заслонки и дополнительного дросселирующего отверстия для подачи воздуха в зону диафрагма приемное сопло позволила обеспечить создание давления на диафрагму обратным.потоком воздуха, г. е. воздух выходит из приемного сопла и создает давление на диафрагму. Выходящий воздух из приемного сопла не засоряет его, как это наблюдалось в прототипе. Таким образом повышается надежности работы датчика.

Пневматический датчик положения кромки материала, содержащий корпус в виде скобы, губки которой размещены одна над другой и имеют подающее и приемное щелевые сопла, образованные торцами раздвижных планок, размещенных в пазах губок, крышку и диафрагму связанную с золотником, отличающийся. тем, что, с целью повышения надежности в работе и точности регулирования, он имеет заслонку, размещенную между подающим и прием ным соплами, и дроссель для подачи возд— ха над диафрагмой, установленный в ни,кней губке, при этом сопла расположены с осевым смещением одно относительно другого.

1564084

А-А

Составитель Т. Гаврилова

Редактор М. Бандура Техред И. Верес Корректор Т. Палий

Заказ 1134 Тираж 467 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн 1 KHT CCCI

1 13035, Москва, Ж вЂ” 35, Рау шская наб., д. 4,. 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
