Грузозахватное устройство

Грузозахватное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемно-транспортному оборудованию, в частности к грузозахватным устройствам. Цель изобретения - уменьшение энергоемкости. Грузозахватное устройство содержит траверсу 1, корпус 2 с подхватными рычагами 8 и штангой 10, захватный орган 13, связанный с траверсой 1 посредством троса 12. При выдвижении подхватных рычагов 8 захватный орган 13 поднимается в нерабочее положение. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51)5 В 66 С 1 06 ЛИИЗИ йАТЕКтИО тали! Чъ

БИБЛИОТЕК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4385515/27-11 (22) 01.02.88 (46) 15.05.90. Бюл. № 18 (75) В. А. Трапезников и В. И. Ефимов (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР № 557030, кл. В 66 С 1/06, 1975.

2 (54) Г РУЗОЗАХ ВАТНОЕ УСТРОЙСТВО (57) Изобретение относится к подъемнотранспортному оборудованию, в частности к грузозахватным устройствам. Цель изобретения — уменьшение энергоемкости. Грузозахватное устройство содержит траверсу 1, корпус 2 с подхватными рычагами 8 и штангой 10, захватный орган 13, связанный с траверсой 1 посредством троса 12. При выдвижении подхватных рычагов 8 захватный орган 13 поднимается в нерабочее положение. 3 ил.

1564097

4 су 2 и фиксируетвя относительно него механизмом 14 фиксации. При этом тро" 12 натягивается, перемещаясь по блокам 11.

Из корпуса 2 выдвигаются секции 7 и фиксируются, а подхватные рычаги 8 выходят е 5 из секций 7 и охватывают груз. При этом захватный орган 13 не включается и находится в верхнем положении.

При освобождении от груза траверса 1 опускается до срабатывания механизма 14

10 фиксации, после чего при подъеме траверсы 1 вверх тяги 3 перемещают подхватные рычаги 8 вверх, а захватный орган 13

3 пускается в рабочее нижнее положение.

Формула изобретения

Изобретение относится к подъемно-транс портному оборудованию. в частности грузо захватным устройствам.

Цель изобретения — уменьшение энергоем кости.

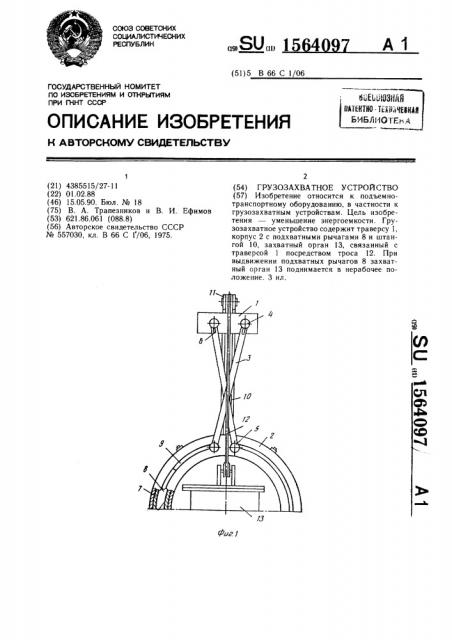

На фиг. 1 показано грузозахватно устройство с рабочим положением магнита на фиг. 2 — то же, с нерабочим положе нием магнита; на фиг. 3 — грузозахват ное устройство, вид сбоку.

Грузозахватное устройство содержит тра версу 1, корпус 2, выполненный в виде ду гообразных направляющих, траверса 1 и кор пус 2 соединены скрещивающимися тягами посредством шарниров 4 и шарниров 5. Тяги 3 выполнены с пазами 6. В корпусе 2 расположены дугообразные секции 7, а в них подхватные рычаги 8. Каждая секция 7 имеет прорези 9, в которых находятся шарниры 5, соединенные с подхватными рычагами 8. В верхней части корпуса жестко закреплена вертикальная Г-образная штан- 20 га 10, на горизонтальной полке которой установлены блоки 11, огибаемые тросом 12.

На одном конце троса 12 закреплен захватный орган 13, другой конец троса 12 закреплен на траверсе 1, входящей в зацепление с корпусом 2 посредством четырехконтакт25 ного механизма 14 фиксации их положений.

Грузозахватное устройство работает следующим образом.

Устройство опускают на стеллаж с грузом-трубами, включают захватный орган 13, представляющий собой электромагнит, и переносят трубы к формирователю пакета.

Подхватные рычаги 8 при этом находятся в верхнем нерабочем положении. На сформированный пакет повторно опускают устройство, траверса 1 перемещается к корпуГрузозахватное устрсчство, содержащее корпус с дугообразными направляющими, установленные в них приводные подхватные рычаги, на верхних плечах которых шарнирно закреплены одними концами тяги, связанная с корпусом и расположенная вертикально штанга, связанный со штангой захватный орган, отличающееся тем, что, с целью уменьшения энергоемкости, оно снабжено установленной с возможностью перемещения вдоль штанги и соединенной с подъемной машиной дополнительной траверсой, на которой закреплены другие концы тяг, и связанной с основной четырехтактным механизмом фиксации их положений, вертикальная штанга жестко закреплена нижним концом в верхней части корпуса и выполнена Г-образной, связь захватного органа со штангой включает расположенные на горизонтальной полке последней блоки, огибаемые тросом, один конец которого жестко закреплен на подхватном органе, а другой — на дополнительной траверсе.

1564097

Составитель H. Нарышкина

Реда кто р М. Ба нду ра Техред Й. Верес Корректор С. Ше вку н

Заказ 1134 Тираж 604 Подл и с ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
