Состав для покрытия стеклоизделий

Состав для покрытия стеклоизделий

Иллюстрации

Показать все

Реферат



Изобретение относится к стекольной промышленности, в частности к получению декоративных покрытий на изделиях из стекла, фарфора, фаянса пульверизацией, отливом, окунанием, фототрафаретной печатью и кистью. Цель изобретения - снижение вязкости и повышение механической прочности покрытия. Для этого состав содержит, мас.%: акриловую смолу 10-30, дибутилфталат 1-3, ксилол 40-70, бутанол 10-20, 74%-ный раствор эпоксидной смолы в ксилоле 4-10, антрахиноновый краситель 0,1-0,5. Механическая прочность составляет 49-55, вязкость 20-25 с. 1 табл.

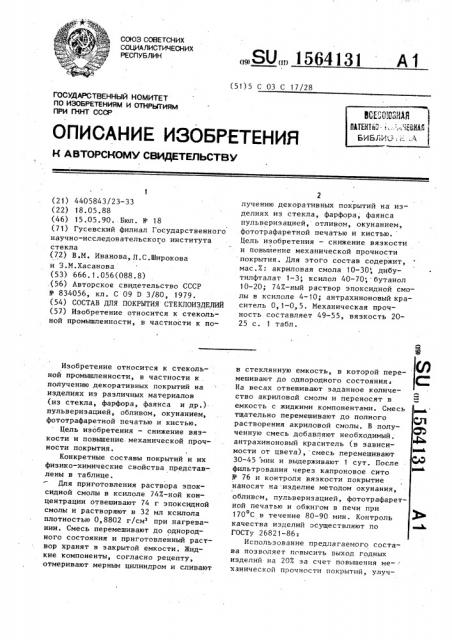

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 03 С 17/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4405843/23-33 (22) 18.05.88 (46) 15.05.90..Бюл. N - 18 (71) Гусевский филиал Государственного научно-исследовательского института стекла (72) В.M. Иванова, Л.СеШирокова и З.МеХасанова (53) 666.1.056(088.8) .(56) Авторское свидетельство СССР

N - 834056, кл. С 09 D 3/80, 1979. (54) СОСТАВ ДЛЯ ПОКРЫТИЯ СТЕКЛОИЗДЕЛИЙ (57) Изобретение относится к стекольной промышленности, в частности к поИзобретение относится к стекольной промышленности, в частности к . получению декоративных покрытий на изделиях из различных материалов (из стекла, фарфора, фаянса и др.) пульверизацией, обливом, окунанием, фототрафаретной печатью и кистью.

Цель изобретения — снижение вязкости и повышение механической прочности покрытия.

Конкретные составы покрытий и их физико-химические свойства представлены в таблице.

Для приготовления раствора эпоксидной смолы в ксилоле 747-ной концентрации отвешивают 74 г эпоксидной смолы и растворяют в 32 мл ксилола плотностью 0,8802 г/см при нагревании. Смесь перемешивают до однородного состояния и приготовленный раствор хранят в закрытой емкости. Жидкие компоненты, согласно рецепту, отмеривают мерным цилиндром и сливают

„„Я0„„1564131 А 1

2 лучению декоративных покрытий на изделиях из стекла, фарфора, фаянса пульверизацией, отливом, окунанием, фототрафаретной печатью и кистью.

Цель изобретения — снижение вязкости и повьпление механической прочности покрытия. Для этого состав содержит, мас.7: акриловая смола 10-30, дибутилфталат 1-3, ксилол 40-70, бутанол

10-20; 74Х-ный раствор эпоксидной смолы в ксилоле 4-10; антрахиноновый icpaситель О, 1-0,5. Механическая прочность составляет 49-55, вязкость 2025 с. 1 табл. в стеклянную емкость, в которой перемешинеют до однородного состояния, На весах отвешивают заданное количество акриловой смолы и переносят в емкость с жидкими компонентами. Смесь тщательно перемешивают до полного растворения акриловой смолы. В полу- р» ченную смесь добавляют необходимый, антрахиноновый краситель (в зависиФ » мости от цвета), смесь перемешивают

30-45 емин и выдерживают 1 сут. После фильтрования через капроновое сито

У 76 и контроля вязкости покрытие наносят на иэделие методом окунания, обливсм, пульверизацией, фототрафаретной печатью и обжигом в печи при

170 С в течение 80-90 мин. Контроль качества изделий осуществляют по

ГОСТУ 26821-86:

Использование предлагаемого состава позволяет повысить выход годных изделий на 203 за счет повышения механической прочности покрытий, улуч1564131 честве растворителя ксилол, бутанол и дополнительно 747.-ный раствор эпоксидной смолы в ксилоле и антрахиноно5 вый краситель при следующем соотношении компонентов, мас.Ж:

10-30

1-3

40-70

10-20

Формула изобретения

Состав для покрытия стеклоизделий, ключающий акриловую смолу, дибутилталат и растворительэ о т л и ч а юи и с я тем, что, с целью снижеия вязкости и повышения механической 15 рочности покрытия, он содержит в ка4-10

О, 1-0,5

1

С став

Содервание компонентов, мас.Z

Свойства декоративных покрытий и состава

74Х-ный раствор эпоксидной смолы в ксийоле

Ацетон ИетнлИнетовой тон, Х

Блеск, Х

АкрилоДибутилфталат

Иеханическан прочность

Ксилол Бутанол

Выход годной продукции, Х

Лнтрахннонопый

Вяэкость, Ивет целлоэольв вал покрытий краси-. тель кис-та

12

1О

50 85

55 83

54 80

53 . 81

49, 78

22

23

23

1

3

5

Прототип

4,0

8,5

10i0

5 О

10 24

14

1,9

1,0

3,0

2,6

1,8

60,65

52

0,1

0 5

0,35

0,4

0,2

98 85 Чистые

95 80 тона

97

98,0

97,5

70,0

5,0

5,0

15 - 50

60 Блеклые 180 тона

Составитель Т.Никульникова

Техред Л.Сердюкова Корректор O.КРавцова

Редактор Н.Киштулинец, Заказ 1136 Тираж 390 Подписное

P 2HHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москваэ Ж-35, Раушская набеэ д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

1ить товарный вид изделий за счет повышения цветового тона декоративных

Покрытий, реп пирита способы нанесения екоративных покрытий за счет вязкости, которую обеспечивают предлагаемые компоненты в азаданном соотношении.

Акриловая смола

Дибутилфталат

Ксилол

Бутанол

747-ный раствор эпоксидной смолы в ксилоле

Антрахиноновый краситель
