Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - увеличение срока эксплуатации установки и повышение качества ее изготовления. Для этого сначала определяют габариты шаблонов 1, рабочая поверхность 2 которых повторяет внутреннюю поверхность установки. При этом необходимо, чтобы форма шаблонов соответствовала форме кривой с одинаковым по знаку значением кривизны на участках поверхности, где величина угла γ между двумя касательными к точкам поверхности на расстоянии действительной длины стороны сечения проволоки не превышает величины предельного отклонения угла α при вершине сечения витков второго слоя, помещенного между двумя вершинами витков первого слоя, что гарантирует плотное прилегание между слоями. После этого шаблон 1 подготавливают к намотке, при этом цапфы 3 и 4 шаблона 1 устанавливают в намоточном станке. В отверстия 5 и 8, выполненные на поверхности 2, вставляют концы проволоки сначала витков первого слоя 6, а после намотки первого витка - концы второго слоя, которые зажимают прижимными винтами 7. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 E 02 В 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ПЛАНТ СССР! (61) 1335632 (21) 4384402/23-15 (22) 25.02.87 (46) 15.05.90. Бюл. Р 18, (71) Институт гидромеханики АН УССР (72) В.В.Остистый (53) 627.8 (088.8) (56) Авторское свидетельство СССР

Р 1335632, кл. E 02 В 9/00, 1986. (54):СПОСОБ ИЗГОТОВЛЕНИЯ ГИДРОДИНАМИЧЕСКОЙ УСТАНОВКИ

ÄÄSUÄÄ 1564260 А 2

2 (57) Изобретение относится к .гидро- техническому строительству. Цель изобретения — увеличение срока эксплуатации и повышение качества изготовления. Для этого сначала определяют габариты шаблонов f, рабочая поверхность 2 которых повторяет внут реннюю поверхность установки. При этом необходимо, чтобы форма шаблонов соответствовала форме кривой с

1564260

Одинаковым по знаку значением криизны до участков поверхности, где еличина угла т между двумя касательными к точкам поверхности на расстоя5

Нии действительной длины стороны сеЧения проволоки не превьппает велиЧины предельного отклонения угла ( а Г цри вершине сечения витков второго слоя, Г омещенного между двумя вершинами вит- 0 ков первого слоя, что гарантирует, I (Изобретение относится к гидротех- .15 ическому строительству, в частности изготовлению гидросиловых устано1 вок, тоннелей и водоводов, экспериментальных гидродинамических устаноок, а также устройств для проведе- 20 ия различных физическйх процессов, йапример, гидроциклонов для разделеНия двухфазных пОтокОВе

Цель изобретения — увеличение сро?5 ка эксплуатации и повьппение качества изготовления.

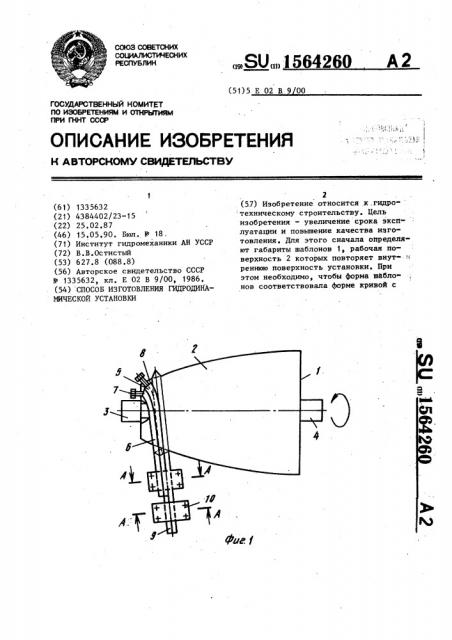

На фиг.1 показана часть гидродинамической установки в момент намотки проволоки на шаблон; на фиг.2 — се4ение А-А на фиг.1; на фиг,З и 4— варианты определения крайних точек доврехности шаблона при выпуклой и рогнутой поверхностях.

Реализацию способа начинают с оп ределения габаритов шаблонов 1, рабочая поверхность 2 которых геометрически повторяет внутреннюю поверхность установки. При этом сначала определяют максимально возможные габариты, исходя из возможностей грузо- п0 подъемного и намоточного оборудования. Затем определяют точки поверхности установки, где изменение величины кривизны или ее знака не обеспе.чивает плотного прилегания витков проволоки второго слоя. Причем определение этих точек может быть произведено, например, графическим способом, исходя из чертежей рабочей поверхности установки (фиг.З и 4) и размеровсечения проволоки, замерянных перед намоткой. При этом необходимо чтобы форма шаблонов соответствовала форме кривой с одинаковым по знаку значением кривизны до участков поверхности где величина угла у меж) ду двумя касательными к точкам а

Ь поверхности, на расстоянии действительйой длины стороны сечения проплотное прилегание.между слоями. После этого шаблон 1 подготовливают к намотке, при этом цапфы 3 и 4 шаблона 1 устанавливают в намоточном станке. В отверстия 5 и 8, выполненные на поверхности 2, вставляют концы проволоки сначала витков первого слоя 6, а после намотки первого витка— концы второго слоя, которые зажимают прижимными винтами 7. 4 ил. волоки (с учетом ее предельных отклонений) не превышает величины предельного отклонения угла Ы при вершине .сечения витков второго слоя, помещаемой между двумя вершинами витков первого слоя, что гарантирует плотное прилегание между слоями, так как отклонения номинальных размеров бывают положительными и отрицательными..

После этого заранее изготовленный шаблон 1, рабочая поверхность 2 которого геометрически повторяет внутреннюю поверхность отдельной части установки, подготавливают к намотке. При этом цапфы 3 и 4 шаблона устанавливают в намоточном станке (не показан). В отверстие 5, выполненное на рабочей поверхности 2, вставляют конец проволоки первого слоя витков 6, который зажимают прижимным винтом 7, установленным с торца шаблона негабарита будущей части установки, например, внутри шаблона (фиг. 1). При этом сечению проволоки заранее придают форму треугольника с закругленными углами, что оправдано технологически, так как проволока легче наматывается с барабана, меньше деформируется, ее проще изготавлять методами волочения и прокатывания. Однако данное условие нельзя считать обязательным, так как проволоку без закругленных углов также можно изготавливать и она лучше наматывается и плотнее прилегается к шаблону (фиг.6).

В отверстие 8, выполненное рядом с отверстием 5, вставляют конец проволоки втброго слоя витков 9 и зажимают его таким же прижимным винтом 7, но эту операцию производят после намотки первого витка первого слоя, так чтобы одна вершина треугОльнОГО сечения каждого витка проволоки вто60 6 при помощи сварки (во избежание расхождения витков). Причем эту операцию можно произвести и с концами витков проволоки на втором торце от узлов 10 натяжения вплоть до закрепленных ранее элементов жесткости, Это позволяет подогнать часть установки до необходимых размеров, произвести разделку кромок торцовых участков и подготовку для соединения с другими . частями в случае необходимости, закрепив стыковочные соединения, вы1 полнив антикоррозионное покрытие или нанести слой гидроизоляции. Причем за это время можно произвести намотку проволоки на другой шаблон и т,д, После этого части установки подвергают предварительной обетонировке, либо сразу стыкуют и соединяют между собой по месту монтажа, а затем заливают в необходимой последовательности твердеющей смесью в соответствии с технологией изготовления и фукциональным назначением.

5 15642 рого слоя помещалась между двумя вершинами первого слоя, а углы при этих вершинах должны быть равными (фиг.3 и 4).

Для натяжения проволоки, т. е. для. обеспечения плотной намотки с поджа5 тием витков, для проволоки каждого из слоев устанавливают свой узел 10 натяжения, например, в виде двух пластин 11 и 12, на одной из которых выполнен направляющий паз (фиг. 2), установленных в держателе намоточного станка. Число оборотов размещенного в намоточном станке шаблона 1 и величину поступательного перемещения подбирают для наматывания проволоки с плотным поджатием витков каждого слоя. После этого производят намотку проволоки на рабочую поверхность 2 шаблона 1. 20 .Варианты крепления проволоки на шаблоне и конструкция узлов натяжения могут быть и другими, например, концы проволоки можно зажимать в устройствах типа тисков или цанг, а уз- 25 лы натяжения проволоки можно выполнять в виде системы роликов и т.д.

Формула изобретения

Способ изготовления гидродинами-, ческой установки по авт.св. У 1335632, отличающийся тем, что, с целью повьппения качества изготовления и увеличения срока ее эксплуата- ° ции, шаблон части установки изготавливают так, что его форма соответствует форме кривой с одинаковым; . по знаку значением кривизны на участках поверхности, где величина угла между двумя касательными на расстоянии, равном длине стороны сечения проволоки, обращенной к поверхности шаблона, не превышает разности величин. угла между двумя обращенными друг к другу сторонами витков первого слоя и угла при вершине сечения витка второго слоя, помещенного между ними.

После намотки проволоки, в случае необходимости производят закрепление 30 элементов жесткости, например, в виде колец жесткости, ребер и армокаркаса.Приэтом закреплениеэтих элемен-. товможно производитькак непосредственно на намоточном станке, так и на отдель- ном оборудовании, например, поворотном кондукторе, при помощи ручной или автоматической электродуговой сварки сплошным или прерывистым швом, в зависимости от требуемой прочности.

Полученную таким образом часть ус40 тановки снимают с шаблона, предварительно освободив от зажима концы проволоки каждого из слоев, которые в случае необходимости перед этим можно соединить между собой, например, 1564260
