Опалубка для замоноличивания стыков

Опалубка для замоноличивания стыков

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к устройствам для замоноличивания стыков стен железобетонных сооружений. Цель изобретения - снижение трудозатрат при эксплуатации опалубки за счет упрощения и ускорения распалубки. Опалубка для замоноличивания стыков железобетонных сооружений содержит щиты и элементы крепления в виде пропущенных через щиты стяжек с укрепленными по торцам упорами с опорными шпильками. Стяжки выполнены составными из двух усеченных конусов, связанных между собой меньшими основаниями с помощью стяжных болтов, и снабжены со стороны больших оснований упорными фланцами, при этом в каждой стяжке один из конусов выполнен с продольным сквозным осевым отверстием для стяжного болта, а другой конус снабжен, соответственно, торцовым резьбовым отверстием. Кроме того, стяжной болт снабжен жестко прикрепленными опорными шайбами, расположенными по обеим сторонам примыкающего упорного фланца. 3 ил.

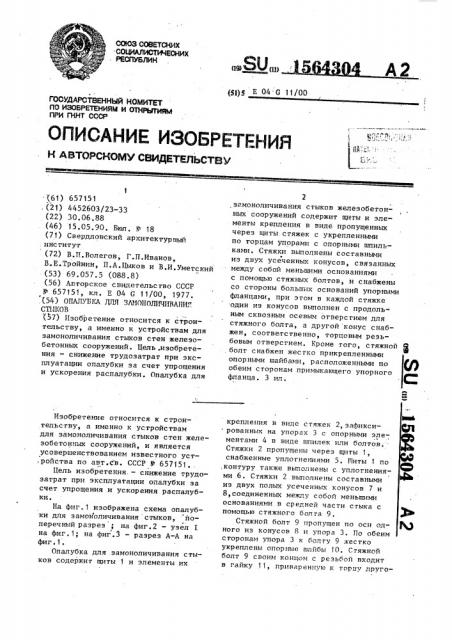

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК иа 0!) (g))g Е 04 G 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННт СССР

1 (61) 657151 ,(21) 4452603/23-33 (22) 30.06.88 (46) 15.05.90. Бюл. № 18 (71) Свердловский архитектурный . институт (72) В.П.Волегов, Г.П.Иванов, В.Е.Тройнин, П,А.Цыков и В.И.Уметский (53) 69.057.5 (088.8) (56) Авторское свидетельство СССР № 657151, кл. Е 04 G 11/00, 1977., (54) ОПЛЛУБКА ДЛЯ ВЛИОНОЛИЧИВАПИ,".

СТЫКОВ (57) Изобретение относится к строительству, а именно к устройствам для замоноличивания стыков стен железобетонных сооружений. Цель .изобретения — снижение трудозатрат при эксплуатации опалубки за счет упрощения и ускорения распалубки. Опалубка для

Изобретение относится к строительству, а именно к устройствам для замоноличивания стыков стен железобетонных сооружений, и является усовершенствованием известного уст;ройства по авт.Св. СССР ¹ 657151..

Цель изобретения. — снижение трудозатрат при эксплуатации опалубки за счет упрощения и ускорения распалубки °

На фиг.1 изображена схема опалубки для замоноличивания стыков, поперечный разрез ; на фиг.2 — узел I на фиг,1; на фиг.3 — разрез А-А ня фиг.1.

Опалубка для эамоноличивания стыков содержит щиты 1 и элементы их

2 замоноличивания стыков железобетонных сооружений содержит щиты и элементы крепления в виде пропущенных через щиты стяжек с укрепленными по торцам упорами с опорными шпильками. Стяжки выполнены составными из двух усеченных конусов, связанных между собой меньшими основаниями с помощью стяжных болтов, и снабжены со стороны больших оснований упорными фланцами, при этом в каждой стяжке один из конусов выполнен с продольным сквозным осевым отверстием для стяжного болта, а другой конус снабжен, соответственно, торцовым резьбовым отверстием. Кроме того, стяжной ф болт снабжен жестко прикрепленными опорными шайбами, расположенными по обеим сторонам примыкающего упорного фланца. 3 ил . крепления в виде стяжек 2„зафиксированных на упорах 3 с опорными элементами 4 в виде шпилек или болтов..

Стяжки 2 пропущены через щиты 1, снабженные уплотнениями 5. Ииты 1 по .контуру также выполнены с уплотнениями 6. Стяжки 2 выполнены составными из двух полых усеченных конусов 7 и

8,соединенных между собой меньшими основаниями в средней части стыка с а помощью стяжного болта 9.

Стяжной болт 9 пропущен по оси од- ) ного из конусов 8 и упора 3. По обеим сторонам уттора 3 к болту 9 жестко укреплены опорные шайбы 1О. Стяжкой болт 9 своим концом с резьбой входит в гайку 11, приваренную к торцу друго15о4304 го конуса 7. Шпильки 4 шарнирно соеди нены с помощью .пяты 12 и скобы 13

|, со щитами 1 опалубки. В щите 1 укреп( лен патрубок 14 для подачи бетонной смеси. Конусы 7 и 8 жестко соединены с упорами 3.

Предлагаемая опалубка работает следующим образом. 1О (При замоноличивании стыков железобетонных сооружений щиты 1 опалубки устанавливаются с двух сторон стыка; через отверстия в щитах устанавливают-15 ся стяжные элементы в виде конусов

7 и 8 с упорами 3 и болтами 9. Конусы

7 и 8 стягиваются между собой болтом .

9. Опорными шпильками 4 щиты 1 равно-! мерно прижимаются к поверхности бето- 29 на. Через патрубок 14 в стык сооруже ния подается бетонная смесь. После, бетонирования и набора необходимой прочности производится распалубка, | для чего болт 9 вращается в обратном 25 направлении. При вывинчивании конца . болта 9 из гайки 11 конуса 7 между . конусами появляется зазор и создаются распорные усилия, которые выдвигают конусы 7 и 8 из бетона наружу. Конусы 3п

? и 8 жестко связаны с упорами 3, которые, в свою очередь, с помощью опорных шпилек 4 шарнирно соединены со щитами 1, следовательно, при перемещениях конусов одновременно перемещаются и щиты 1, отрываясь от бетонной поверхности стыка °

Технико«экономическая эффективность предложенной опалубки обеспечивается упрощением распалубки за

° счет выполнения стяжек составными из двух конусов, которые сами перемещаются из бетона стыков. В результате трудозатраты на монтаж и демонтаж опалубки снижаются на 20-30% по сравнению с затратами на эксплуатацию известной опалубки.

Формула изобретения

Опалубка для замоноличивания стыков железобетонных сооружений по авт.св. Р 657151, о т л и ч а ю— щ. а я с я тем, что, с целью снижения трудозатрат при эксплуатации опалубки эа счет упрощения и ускорения распалубки, стяжки выполнены составными из конусов, соединенных между собой меньшими основаниями с помощью стяжных болтов, имеющих жестко прикрепленные к ним опорные шайбы, расположенные по обеим сторонам упоров, а в одном иэ конусов образовано продольное сквозное осевое отверстие, а в другом конусе — соответствующее реэьбовое отверстие для стяжного болта, при этом на щитах закреплены скобы, а на опорных шпильках-пяты, свободно размещенные в скобах щитов.

d )6439 .

Составитель Л.Логутенко

Техред Л. Сердюкова Корректор Н. Король

Редактор И.Товтин

Подписное

Тираж 582

Заказ 1145

БЯИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб. ° д. 4/5

Р

Производствеино-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 10!
