Устройство ударно-вращательного действия

Устройство ударно-вращательного действия

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для ударного разрушения горных пород и искусственных материалов. Цель - повышение надежности и долговечности устройства за счет исключения пружин из его конструкции. Устройство содержит привод вращения с выходным валом 1 и неподвижным корпусом (К) и ударный механизм. В К 5 ударного механизма установлены инерционная масса 6 с центральным ступенчатым каналом, образующая с направляющим стержнем 9 полость 12 хода, и привод ударного механизма. Стержень 9 К 5 имеет проточку 10 и образует с центральным ступенчатым каналом массы 6 рабочую полость 13. Неподвижный К выполнен с профильными эксцентричными кольцами (ЭК) 2 и 3, имеющими на внутренних поверхностях уступы. Профиль ЭК 3 смещен относительно профиля ЭК 2 на угол, равный шагу профиля. Привод ударного механизма выполнен в виде пар плунжеров (П) 7 и 8, установленных в К 5 с возможностью осевого перемещения и взаимодействия с ЭК 2 и 3 соответственно. Полости 12 и 13 сообщены соответственно с полостями 15 и 14, образованными П 7 и 8. Полость 4 К 5 заполнена рабочей жидкостью. Вал 1 жестко связан с К 5. При вращении вала 1 П 7 и 8 за счет контакта с ЭК 2 и 3 движутся возвратно-поступательно. Рабочая жидкость из полостей 15 и 14 вытесняется П 7 и 8 в полости 12 и 13 соответственно. При этом масса 6 перемещается возвратно-поступательно. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Ш (51) 5 Е 21 С 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ПИ1ИЮ вЂ” i;-,: I; ЧЫ6И

БИБЛКО Г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4448567/23-03 (22) 24.06.88 (46) 15.05.90. Бюп. N - 18 (71) Институт горного дела СО АН СССР (72) А.И.Прокопенко (53) 622.233.5(088.8) (56) Патент Франции Р 1 18 7440, кл. Е 21 С, 1959.

Авторское свидетельство СССР

И - 1364712, кл. F. 2 1 С 3/20, 1986. (54 ) УСТРОЙСТВО УДАРНО-ВРАГ1АТЕЛЬНОГО

ДЕЙСТВИЯ

2 (57) Изобретение относится к горнон промышленности и предназначено для ударного разрушения горных пород и искусственных материалов. Цель — повышение надежности и долговечности устройства за счет исключения пружин из его конструкции. Устройство содержит привод врацения с выходным валом 1 и неподвижным корпусом (К) и ударный механизм. В К 5 ударного механизма установлены инерционная масса 6 с центральным ступенчатым каналом, об1564333 разующая с направляющим стержнем 9 олость 12 хода, и привод ударного меанизма. Стержень 9 К 5 имеет проточу 10 и образует с центральным ступен5 чатым каналом массы 6 рабочую полость

13. Неподвижный К выполнен с профильными эксцентричными кольцами (3K) 2 и

3, имеющими на внутренних поверхностях уступы. Профиль ЭК 3 смещен отно- 10 ительно профиля ЭК 2 на угол, равный агу профиля. Привод ударного механиза выполнен в виде пар плунжеров (П)

: и 8, установленных в К 5 с возможИзобретение относится к горной проппленности, а именно к устройствам арно-вращательного действия для разрушения горных пород и искусственных атериалов.

Цель изобретения — повышение надежности и долговечности устройства за счет исключения пружин из его конструкции.

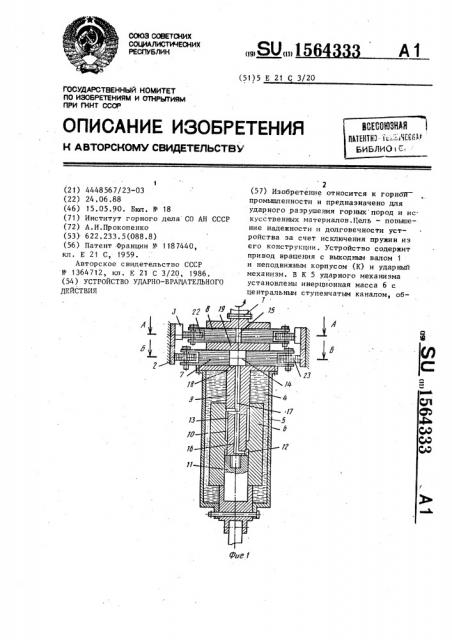

На фиг. 1 дано устройство, общий вид, на фиг. 2 — разрез А-А на фиг.1, на фиг ° 3 — разрез Б-Б на фиг.1.

Устройство ударно-вращательного

Действия содержит привод вращения с выходным валом и неподвижным корпусном, выполненным с основным 2 и дог олнитех ным 3 эксцентричными кольца35

Йи, ударный механизм, имеющий уста овленную в полости 4 его корпуса 5 йнерционную массу 6 с центральным ( ступенчатым каналом, и привод ударного механизма, имеющий основную 7 и дополнительную 8 пару плунжеров, установленных в корпусе 5 с возможнос гью осевого перемещения и возможностью взаимодействия с эксцентричными кольцами 2, 3. Корпус 5 ударного механизма выполнен с направляющим стержнем 9, выполненным с проточкой 10 и имеющим плунжер 11, площадь сечения которого равна площади сечения стержня 9. Инерционная масса 6 образует со

50 стержнем 9, его проточкой 10 и плунжером 11 полость взвода 12 и рабочую полость 13. Плунжера 7 и 8 образуют с корпусом напорную полость 14 и дополнительную компенсационную полость 15.

Напорных и компенсационных полостеи, соединенных с соответствующими кольцевыми полостями, может быть две группы и, соответственно, две группы эксностью осевого перемещения и взаимодействия с ЭК 2 и 3 соответственно, Полости 12 и 13 сообщены соответственно с полостями 15 и 14, образованными

П 7 и 8. Полость 4 К 5 заполнена рабочей жидкостью. Вал 1 жестко связан с К 5. При вращении вала 1 П 7 и 8 за счет контакта с ЭК 2 и 3 движутся возвратно-поступательно. Рабочая жидкость из полостей 15 и 14 вытесняется

П 7 и 8 в полости 12 и 13 соответственно. При этом масса 6 перемещается возвратно-поступательно. 3 ил. центричных колец. Плунжеров, принадлежащих одной полости также может быть более двух, напорная полость 14 сообщена с полостью взвода 12 при помощи канала 16, а рабочая полость 13 соВ общена с компенсационной полостью 15 при помощи канала 17. Корпус 5 ударного механизма жестко связан с выходным валом 1 привода вращения. В корпусе 5 ударного механизма имеются каналы 18, 19, которые периодически связывают напорную полость 14 и компенсационную полость 15 с полостью 4 .кор— пуса 5. Суммарная, площадь группы плунжера 7 и 8 выполнена по величине, больше величины рабочей площади полости взвода 12 и рабочей полости 13.

Эксцентричные кольца 2 и 3 выполнены профильными с уступами 20 и 21 на их внутренних поверхностях, причем кольцо 3 выполнено с уступом, смещенным относительно уступов кольца

2 на угол, равный шагу уступа. Плунжера 7 и 8 имеют катки 22, 23.

Устройство работает следующим образом.

При вращении вала 1 привода корпус

5 с группами плунжеров 7, 8 совершает вращение. При этом катки 22, 23 обкатывают неподвижные эксцентричные кольца 2, 3. При обкатывании уступов 20 плунжера 7 получают осевое перемещение и движутся навстречу друг другу, вы1 талкивая объем приводной среды из полости 15 в полость 13 и инерционная масса 6 получает движение вниз и наносит удар по нижней части корпуса

5. Когда катки 22 сходят с уступов

20, катки 23 находят на уступы 21 и плунжера 8 начинают двигаться навстречу друг другу, выталкивая приводную

5 15643 среду из полости 14 в полость 12 и инерционная масса 6 начинает движение вверх. При этом приводная среда из полости 13 перетекает в полость

15 и плунжера 7 расходятся. При край5 не верхнем положении массы 6 плунжера 8 сходят с уступов 21 и далее цикл повторяется. При полностью выдвинутом положении плунжеров 7, 8 отверстия

18, 19 соединяют полость 4 корпуса 5 с полостями 14, 15, при этом полости

14, 15 .получают часть объема приводной среды, которая теряется в виде утечек за время цикла.

Формул а изобретения

Устройство ударно-вращательного действия, включающее привод вращения 20 с выходным валом и неподвижным корпу.— сом, имеющим основное эксцентричное профильное кольцо с уступами, ударный механизм, в полости корпуса которого установлена инерционная масса 25 с центральным ступенчатым каналом, образующая с направляющим стержнем полость взвода, и привод ударного ме33 6 ханизма, имеющий пару плунжеров, ус" тановленных в корпусе ударного механизма с возможностью осевого перемещения и взаимодействия с эксцентричным кольцом и образующих напорную полость, сообщенную с полостью взвода, о т л и ч а ю щ е е с я тем, что, с целью повыше»в»я надежности и долговечности устройства, корпус привода вращателя вы»»олнен с дополнительным эксцентричным профильным кольцом, уступы которого смещены относительно уступов основного эксцентричного кольца на угол, равный шагу уступа, причем направляющий стержень выполнен с проточкой и образует с центральным ступенчатым каналом инерционной массы рабочую полость, при этом привод ударного механизма выполнен с дополнительной парой плунжеров, установленных в корпусе ударного механизма с возможностью осевого пер емеще»»ия и взаимодействия с дополнительным эксцентричным кольцом и образующих с корпусом ударного механизма дополнительную полость, сообщенную с рабочей полостью.

1564333

Составитель О. Константинов

Редактор М.Товтий ТехредЛ.Сердюкова Корректор Э.Лончакова

Заказ 1146

Тираж 390

Подписное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
