Кривошипный насос

Кривошипный насос

Иллюстрации

Показать все

Реферат



Изобретение относится к насосостроению и может быть использовано в насосах, оснащенных пневмокомпенсаторами для выравнивания импульсов объемной подачи. Целью изобретения является повышение надежности и долговечности элементов впускного тракта насоса и безопасности его работы путем исключения возможности возникновения гидравлического удара при срабатывании предохранительного клапана. Насос содержит впускной и выпускной коллекторы, пневмокомпенсатор с прямым газожидкостным контактом, имеющий корпус 7 с жидкостной 8 и газовой 9 полостями, предохранительный клапан (ПК) 10, подключенный к выпускному коллектору, и сливной трубопровод 13, соединяющий выход из ПК 10 с газовой полостью 9. При срабатывании ПК 10 энергия потока перекачиваемой среды гасится в газовой полости 9 и гидравлического удара во впускном коллекторе не происходит. 2 ил.

СООЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

„„SU „„1564378 А 1

Ц1)g F 04 В 11/00

1 »

3 В

, 1У

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4395855/25-29 (22) 21.03.88 (46) 15.05.90. Бюл. Р 18 (71) Производственное объединение

"Уралмаш" (72) Л.Н.Горонович (53) 62 1.651 (088.8) (56) Бюллетень 9- F-430 фирмы "Continents). ешзсо rompany", Насос типа

D-1350„ 1987. (54) КРИВОШИПНЫЙ НАСОС (57) Изобретение относится к насосостроению и может быть использовано в насосах, оснащенных пневмокомпенсаторами для выравнивания импульсов объемной подачи. Целью изобретения является повышение надежности и долго2 вечности злементов впускного тракта насоса и безопасности его работы пу1 тем исключения возможности возникновения гидравлического удара при срабатывании предохранительного клапана.

Насос содержит впускной и выпускной коллекторы, пневмокомпенсатор с прямым газожидкостным контактом, имею-. щий корпус 7 с жидкостной 8 и газовой

9 полостями, предохранительный клапан (ПК) 10, подключенньп к выпускному коллектору, и сливной трубопровод

13, соединяюший выход из ПК 10 с газовой полостью 9, При срабатывании

ПК 10 энергия потока перекачиваемой среды гасится в газовой полости 9 и гидравлического удара во впускном коллекторе не происходит. 2 ил.

1564378

Изобретение относится к насосостроению, в частности к кривошипным насосам, имекцим пневмокомпенсаторы для выравнивания импульсов объемной подачи.

Цель изобретения — повышение надежности и долговечности элементов впускного тракта насоса и безопасности его работы путем исключения воз- 10 можности BQSHHKHOBeIGM гидравлическо( го удара при срабатывании предохрани тельного клапана.

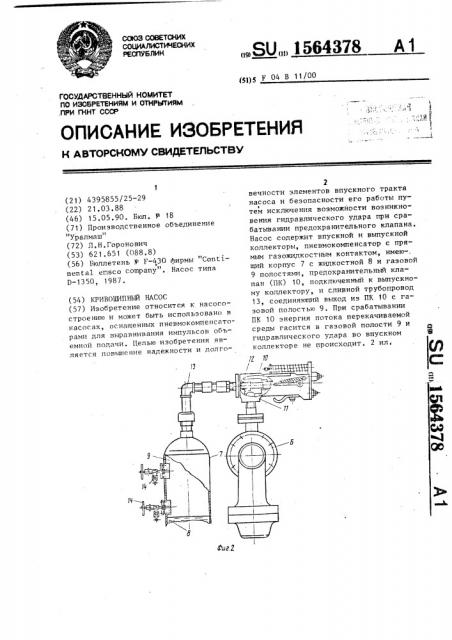

На Фиг. 1 изображен насос, общий ( вид; на фиг. 2 - схема подключения 15 предохранительного клапана к впускному и выпускному коллекторам.

Кривошипный насос содержит приводИую часть с редуктором 1, гидравлический блок 2, включающий цилиндр 3, 1торшень 4, впускной 5 и выпускной 6 коллекторы, пневмокомпенсатор с цилиндрическим корпусом 7, имеющим жидкостную 8 и газовую 9 полости с пряьжм газожидкостным контактом и установленным вертикально на впускном коллекторе 6 с подсоединением к нему жидкостной полости 8 и расположением газовой полости 9 в верхней части корпуса 7, предохранительный клапан 10 со входным 11 и выходным

12 каналами, первый из которых подключен к выпускному коллектору 6, а

Второй при помощи сливного трубопровода 13 газовой 9 и жидкостной 8 поЛостей пневмокомпенсатора сообщен с впускным коллектором 5.

Пневмокомпенсатор снабжен средствами 14 для контроля и поддержания уровня жидкости в его полости, Требуе-„О мый уровень жидкости устанавливается путем нагнетания сжатого воздуха в газовую полость 9 или стравливанием части сжатого. воздуха из этой полости. 45

Кривошипный насос работает сле-дующим об раз ом.

При возвратно-поступательном движении поршня 4 происходит периодическое увеличение (такт всасывания)

H уменьшение (такт нагнетания) объема цилиндра 3.

При выполнении такта всасывания перекачиваемая среда из впускного коллектора 6 поступает в цилиндр 3 °

При выполнении такта нагнегания перекачиваемая среда из цилиндра 3 поршнем 4 вытесняется в выпускной коллектор 6 и далее к потребителю.

Циклы периодически повторяются. Предельное значение давления, развиваемое насосом, контролируется предохранительным клапаном 10. При срабатывании предохранительного клапана

10 поток перекачиваемой среды иэ выпускного коллектора 6 через каналы

11 и 12 предохранительного клапана и сливной трубопровод 13 вытесняется в газовую полость 9 пневмокомпенсатора где из-за резкого увеличения сечения. теряет значительную часть энергии и, смешиваясь с перекачиваемой средой в жидкостной полости 8, поступает во впускной коллектор 5, при этом из-за потери энергии потока в газовой полости 9 возникновение гидравлического удара во впускном коллекторе 5 практически исключается.

Ф о р м у л а и з о б р е т е н и я

Кривошипный насос, содержащий приводную часть с редуктором, гидравлический блок с впускным и выпускным коллекторами, пненмокомпенсатор с цилиндрическим корпусом, имеющим жидкостную и газовую полости с прямым газожидкостным контактом и установленным вертикально на впускном коллекторе с подсоединением к нему жидкостной полости и расположением газовой полости в верхней части корпуса, предохранительный клапан с входным и вьжодным каналами, первый из которых подключен к выпускному коллектору, а второй при помощи сливного трубопровода сообщен с впускным коллектором, отличающийся тем, что, с целью повышения надежности и долговечности элементов впускного тракта насоса и безопасности его работы путем исключения возможности возникновения гидравлического удара при срабатывании предохранительного клапана, сливной трубопровод последнего сообщен с впускным коллектором при помощи газовой полости пневмокомпенсатора, причем трубопровод соединен с газовой полостью в верхней части корпуса пневмокомпенсатора.

1564378

Составитель В.Чашкин

Техред Л.Сердюкова

Корректор Л.Бескид

Редактор A.Äoëèíè÷

Заказ 1148 Тираж 489 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГЕНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
