Реферат



с

Х 15644

Класс 7 а, 25

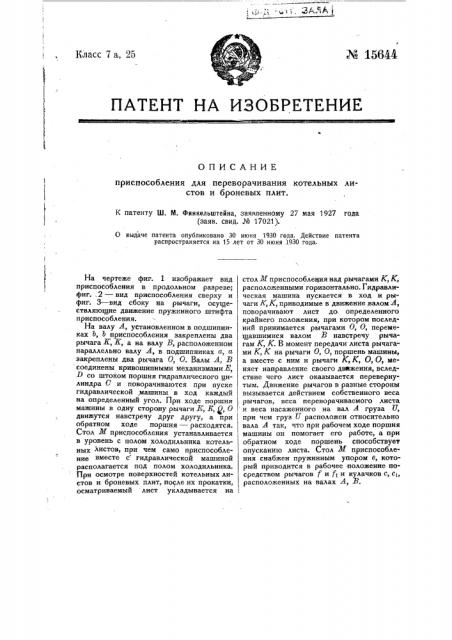

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для переворачивания котельных листов и броневых плит.

К патенту Ш. М. Финкельштейна, заявленному 27 мая 1927 года (заяв. свид. № 17021).

О выдаче патента опубликовано 30 июня 1930 года. Действие патента распространяется на 15 лет от 30 июня 1930 года.

На чертеже фиг. 1 изображает вид приспособления в продольном разрезе; фиг.,2 — вид приспособления сверху и фиг. 3 — вид сбоку на рычаги, осуществляющие движение пружинного штифта приспособления.

На валу А, установленном в подшипниках Ь, Ь приспособления закреплены два рычага 2?, Л., а на валу В, расположенном параллельно валу А, в подшипниках а, а закреплены два рычага О, О. Валы А, В соединены кривошипными механизмами Е, З со штоком поршня гидравлического цилиндра С и поворачиваются при пуске гидравлической,машины в ход каждый на определенный угол. При ходе поршня машины в одну сторону рычаги Z, Ь, g, О движутся навстречу друг другу, а при обратном ходе поршня — расходятся.

Стол 3I приспособления устанавливается в уровень с полом холодильника котельнь,х листов, при чем само приспособление вместе с гидравлической машиной располагается под полом холодильника.

При осмотре поверхностей котельных листов и броневых плит, после их прокатки, осматриваемый лист укладывается на стол Л приспособления над рычагами К, К, расположенными горизонтально. Гидравлическая машина пускается в ход и рычаги К, К, приводимые в движение валом А поворачивают лист до, определенного крайнего положения, при котором последний принимается рычагами О, О, перемещавшимися валом В навстречу рычагам К, Х. В момент передачи листа рычагами К, К на рычаги О, 0, поршень машины, а вместе с ним и рычаги К, К, О, О, меняет направление своего дважения, вследствие чего лист оказывается перевернутым. Движение рычагов в разные стороны вызывается действием собственного веса рычагов, веса переворачиваемого листа и веса насаженного на вал А груза U, при чем груз U расположен относительно вала А так, что при рабочем ходе поршня машины он помогает его работе, а при обратном ходе поршень способствует опусканию листа. Стол М приспособления снабжен пружинным упором в, который приводится в рабочее .положение посредством рычагов f и f>и кулачков с, сь расположенных на валах А, В.

Предмет патента.

Приспособление для переворачивания котельных листов и броневых плит, характеризующееся применением двух пар рычагов E и О, соответственно передающих листы или плиты и принимающих их, приводимых в движение при посредстве гидравлического цилиндра С и укрепленных на валах А и В, расположенных под плитой стола 3Х снабженного пружинным упором е, который приводится в рабочее положение помощью рычагов f, fi и кулачков с, с1 на валах А и В. !

Тинография 1-й артели Советский Печатник, Моховая, 40.
