Патент ссср 156442
Иллюстрации
Реферат
Л 56.И"

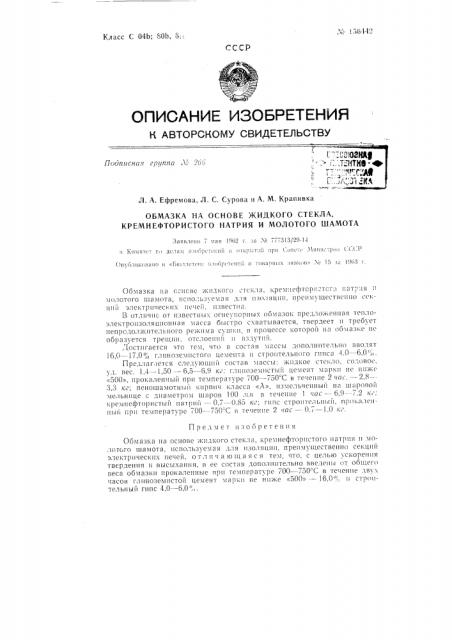

Класс С 04Ь; 80Ь, 31-, СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписнп.г группа . (260
Л. А. Ефремова, Л. С. Сурова и А. М. Крапивка
ОБМАЗКА Нй ОСНОВЕ ЖИДКОГО СТЕКЛА, КРЕМНЕФТОРИСТОГО НАТРИЯ И МОЛОТОГО ШАМОТА
За)и! !cttn 7 мая )П()» г. аа X«77;3)3/29-f-f а !,очитсг г. 1 делам;! )<г(Чр(т t!!t!t t! ит!())ь)т:!(! !! f!!t ((аг!«)с Ettttttt. I риа (.(.(! (. !!(Й !It!(и,attn ts «Ьг(» l 1(т(tt()га(аз!»»Tt. !t!! и tt Tnt!atilt tx:\tta!((t(3», \" i аа )ПНЗ
Обмазка иа 0(и!Свс жидкого стекла, кремиефтор). =тсго ) ат ))я м»,10T01 шамота, используемая для из»ляции, преимущественно сш(иlltl электрическик печей, 113BpcTI!à.
В 0 T 1 и ч и е 0 т и 3 в ест и ) il к or! I c у и О р н ) l (О О . i) а 3 0 к и 1ч е дч 0 тк е н н а я T p I!.1 0электроизочяц)юииая масса быстро скватывается, твердеет и требует иеп родол житель ного режима с ш к и, )3 процессе l(oT»poli на Об:() азке ие образуется трещин, отслоений ll вздутий. . 1Остигается это тем, что в состав;i.гnссы дополнительно вводят
16,0! — 17,0", „г IIII)03eiiiicTOro цемента и строительи»го гипса -!.0- 6,0 t,;t.
П pc;l.)а) етс я сл(.:It ющи0 с»сТВ в массы: жидl(oc стекло, со,",ово(., уд. вес. 1,4 — 1,50 — 6,5- — 6,9 кг; г )I«103eiiiicTI цемент марки нс ниже
«500», прокаленный при температуре 700 — 750 С в те )ение 2 чаг, — 2,8 —3,3 кг; пеиошамотиый кирпич класса «А», измельченный на шаровой мельнице с диаметром шаров 100 3).и в течение 1 пас — 6,9--7.2 к; к р е м и е ф т о р и с т ы и и а т р ! и — О, / О. М кг, Г и п с c T p o I I T(;1 b I I I ) I ), 11 » к а,ч (. иный Itpll температуре 700 — 750=C в течение 2 час -- 0,7 — 1,0 кг.
Пре;)мет изооретения
Обмазка на основе жидкого стекла, кремнефтористого натрия и молот010 шамота. используемая для 1130,15))(IIII, преимущественно секций
3, Iектрических нече)1, О т:1 и ч а ю Iц а я с 11 тем, ITo, с целью ск01чени я твердения li высыкания, в ес состав дополнительно введены»т обгцего веса обмазки прокаленные при температуре 700 — 750 С в течение двук часов глиноземистой цемент мар)и! ие ниже «500» — 16,0", ii стр»ительный гипс 4,0 — 6,0".„.
