Инерционный трансформатор

Инерционный трансформатор

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в приводах различных машин. Целью изобретения является повышение надежности трансформатора. Для этого преобразующий механизм выполнен в виде червячного колеса 7, закрепленного на валу 5, и червяка 8, соединенного с дополнительным приводом 9, выполненным в виде гидромуфты. В зависимости от нагрузки на червяке 8 гидромуфта меняет частоту вращения последнего. 1 ил.

СОЮЗ СОВЕТСКИХ, СОЦИАЛИСТ ИЧЕСНИЮ

РЕСПУБЛИК щ)у F l6 Н 33/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

l(2I) 4!75429/25-28 (22) 06,0I.87 (46) l5,05 ° 90. Бюл. Ф l8 (75) А,М,Белов и Л.М.Шавелкина (53) 621.825 (088,8) (56) Леонов А.И. Инерционные автоматические трансформаторы крутящего момен" та. М.: Машиностроение, l978, с. 26.

l . (54 ) ИНЕРЦИОННЫЙ ТРАНСФОРМАТОР (57) Иэобретение относится к машино-, „.SU 35 4437 А1

° 2 строению и может- быть использовано в приводах различных машин, Целью изобретения является повышение надежности трансформатора, Для этого преобразую», щий механизм выполнен в виде червячного колеса 7, закрепленного íà валу 5, и червяка 8, соединенного с дополнительным приводом 9, выполненным в виде гидромуфты, В зависимости от нагрузки на червяке 8 гидромуфта меняет частоту вращения последнего. I ил.

1564437

Составитель Г,Савочкин

Техред M,Õoäàíè÷

Корректор В,Кабаций

Редактор М, Недолуженко

Заказ 1151 Тираж 482 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к машиностроению и может быть использовано в приводах различных машин, Целью изобретения является.повышение надежности трансформатора путем

5 иного выполнения преобразующего механизма.

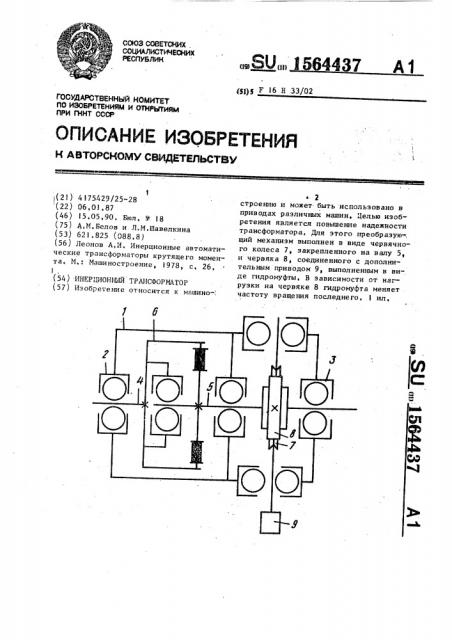

На чертеже показана кинематическая схема инерционного трансформатора,, Инерционный трансформатор состоит из корпуса 1, установленных в пем на подшипниках 2 и 3 ведущего 4 и ведомого 5 вала, На ведущем валу 4 установлен импульсный механизм 6, Преобразу- 15 ющий механизм.выполнен в виде червячного колеса 7, закрепленного на ведомом валу 5, связанного с импульсным механизмом 6 и червяка 8, соединенно го с дополнительным приводом 9,выпал- 20 ненным н виде гидромуфты, Инерционный трансформатор работает следующим образом.

При вращении ведущего вала 4 импульсный механизм создает на ведомом валу 5 знакоперемеппый момент, Импульс момента, совпадающий с направлением вращения дополнительного привода, поворачивает ведомый вал 5, Импульс момента, стремящийся повернуть ведомый вал 5 в направлении, противоположном создаваемому дополнительным приводом 9, заклинивает червяк 8 и колесо 7 и через них передается на корпус 1, В зависимости от нагрузки I на червяке 8 гидромуфта меняет частоту вращения последнего, тем самым обеспе" чивает изменение коэффициента трансфор. мациы, Ф о р мул а и з о б р е т е ни я

Инерционный трансформатор, содержащий корпус, раз мещенные в нем в едущий и ведомый валы> импульсный механизм, установленный на ведущем ва- ° лу,и преобразующиймеханиэм, установленный на ведомом валу и связанный с импульсным механизмом, о тл ич аю щи и с ятем, что, с цельюповышения надежности,преобразующий механизм выполнен в виде червячной передачи, колесо которой эак1 реплено на ведомом валу, и привода в виде гидромуфты, связанной с червя-. ком,
