Трубопровод ю.б.кашеварова

Трубопровод ю.б.кашеварова

Иллюстрации

Показать все

Реферат



Изобретение относится к трубопроводам для транспортировки нефти, природного газа, воды и других веществ, и может быть использовано в нефтяной, газовой и других отраслях промышленности. Цель изобретения - увеличение срока службы трубопровода и снижение материалоемкости. Трубопровод содержит внутреннюю 1 и расположенные по периметру наружные трубы, причем наружные трубы выполнены в виде изогнутых листов 3, имеющих форму части цилиндра, и эластичных перегородок 4, стягивающих концы листов и образующих внутреннюю трубу. С целью повышения надежности, в местах соединения листов и внутренней трубы вдоль ее образующей выполнены утолщения. 1 з.п. ф-лы, 7 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1564455 А 1 (51)5 F 16 1. 9 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4340670/23-29 (22) 22.12.87 (46) 15.05.90 Бюл. № 18 (75) Ю. Б. Кашеваров (53) 621.643 (088.8) (56) Патент США № 3941157, кл. F 16 1 9/18, опублик. 1976. (54) ТРУБОПРОВОД Ю. Б. КАШЕВАРОВА (57) Изобретение относится к трубопроводам для транспортировки нефти, природного газа, воды и других веществ, и может быть использовано в нефтяной, газовой и других отраслях промышленности. Цель изоб2 ретения — увеличение срока службы транс-ретения — увеличение срока службы трубопровода и снижение материалоемкости.

Трубопровод содержит внутреннюю 1 и расположенные по периметру наружные трубы, причем наружные трубы выполнены в виде изогнутых листов 3, имеющих форму части цилиндра, и эластичных перегородок 4, стягивающих концы листов и образующих внутреннюю трубу. С целью повышения надежности, в местах соединения листов и внутренней трубы вдоль ее образующей выполнены утолщения. 1 з.п. ф-лы, 7 ил.

1564455

3

Изобретение относится к трубопроводам для транспортировки нефти, природного газа, воды и других веществ, находящихся в газообразном, жидком и пульпообразном состоянии и может использоваться в нефтяной, газовой и других отраслях промышленности.

Цель изобретения — увеличение срока службы трубопровода и снижение материалоемкости.

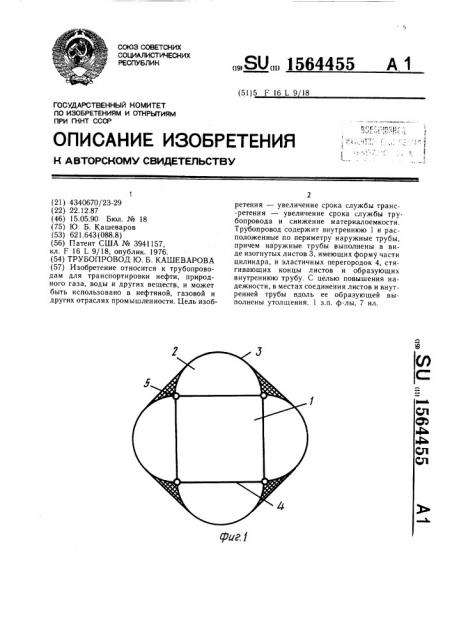

На фиг. 1 и 2 изображены трубопроводы с различным количеством наружных труб, поперечные разрезы; на фиг. 3 и 4 разрезы тех же трубопроводов при давлении во внутренней трубе, превышающем давление в наружных трубах, разрезы; на фиг. 5 — место соединения внутренней и наружных труб, на фиг. 6 — разрез А — А на фиг.5; на фиг. 7разрез Б — Б на фиг. 6.

Трубопровод состоит из внутренней 1 и расположенных по периметру наружных труб 2. Наружные трубы выполнены в виде изогнутых листов 3, имеющих форму части цилиндра и эластичных перегородок 4, стягивающих концы листов 3 и образующих внутреннюю трубу 1. В местах соединения листов 3 и внутренней трубы 1 вдоль ее образующей выполнены утолщения 5. Утолщения 5 включают в себя продольные элементы 6, соединенные с краями изогнутых листов 3. С внутренней стороны края плоскостей, образованные эластичными перегородками 4, соединены с металлическим стержнем 7 треугольного профиля, который выполнен с болтами 8, проходящими в стыке смежных перегородок 4 и цилиндрических поверхностей 3 через предназначенные для них отверстия в отверстия накладки 9.

На резьбовой конец болтов 8 навинчиваются гайки 10, стягивающие стержень 7 с накладкой 9. Накладка 9 приварена швами

11 к краям смежных изогнутых листов 3.

Поверх накладок 9 на всем их протяжении залита тепло- или гидроизоляционная масса 12. Весь трубопровод обмотан защитной гидроизоляционной оболочкой 13, которая при необходимости включает термоизоляционный материал и оболочку защищающую трубопровод от механических поврежден и й.

Сборка трубопровода может производиться в специально оборудованных цехах, построенных в районе прокладки трубопровода.

Работа трубопровода при транспортировке нефти по внутренней трубе 1 и газа по наружным трубам 2 производится по трассе, разбитой на участки между насосными

4 станциями. В наружных трубах 2 и внутренней трубе 1 поддерживается равенство давлений. Возможна эксплуатация трубопровода и в том случае, когда давление во внутренней трубе 1 не совпадает с давлением в наружных трубах 2, при этом происходит прогиб поверхности перегородки 4 в сторону меньшего давления, что вызовет увеличение нагрузки на растяжение перегородок

4 между трубами 1 и 2.

При допустимых изменениях давлений гидравлические удары гасятся соответствующим прогибом перегородок 4 и газом, находящимся в наружных трубах 2.

Работа трубопровода при транспортировке высоковязкой нефти производится путем закачки разогретой нефти во внутреннюю 1, а горячего теплоносителя — в наружные трубы 2. Теплоносителем может быть в зависимости от конкретных климатических и техникоэкономических условий либо подогретый природный газ, либо более теплоемкая специальная жидкость. Жидкость должна содержать по всему объему пузырьки газа.

Применение вспененных теплоносителей обеспечит длительную эксплуатацию трубопровода, т.е. возможные гидравлические удары гасятся во вспененном теплоносителе почти также, как и в газовой среде. На первой насосной станции закачивают разогретый телоноситель в часть наружн ых труб 2, а на следующей насосной станции поступающий охлажденный теплоноситель подогревают и закачивают в другие наружные трубы для движения в противоположном направлении к первой насосной станции.

Таким образом, между двумя насосными станциями поддерживается стабильная температура в заданных пределах, необходимая для перекачки нефти по внутренней трубе 1.

Формула изобретения

1. Трубопровод, содержа щи и внутреннюю и расположенные по периметру наружные трубы, отличающийся тем, что, с целью увеличения срока службы трубопровода и снижения материалоемкости, наружные трубы выполнены в виде изогнутых листов, имеющих форму части цилиндра и эластичных перегородок, стягивающих концы листов и образующих внутреннюю трубу.

2. Трубопровод по п. 1, отличающийся тем, что, с целью повышения надежности, в местах соединения листов и внутренней трубы вдоль ее образующей выполнены утолщения.

1564455

1564455

1564455

Q 1Ю

Составитель П. Егоров

Техрьд И. Верес Корректор Т. Малец

Тираж 556 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Редактор М. Недолуженко

Заказ 1152

Puz б ф /Г 7
