Устройство для измерения деформаций

Устройство для измерения деформаций

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам измерения деформаций материалов и может быть использовано для регистрации процесса накопления деформаций в затвердевающих средствах типа бетонной смеси. Цель изобретения - повышение точности при измерении деформаций в период затвердевания бетонной смеси. Это достигается введением в корпус 1 индуктивного дифференциального датчика дополнительной катушки 4 и выполнением подвижного якоря 5 с дополнительным участком 7 из ферромагнитного материала, расположенным на якоре 5 так, что его плоскость симметрии, перпендикулярная продольной оси якоря 5, совпадает с плоскостью симметрии дополнительной катушки 4, перпендикулярной продольной оси корпуса 1. При измерении деформаций включают питание дополнительной катушки 4, выполняющей роль электромагнита, и в зафиксированном положении якоря 5 погружают устройство в контролируемую среду, например жидкую бетонную смесь. После укладки бетонной смеси в форму до заполнения и уплотнения этой смеси, например с помощью вибратора, питание дополнительной катушки 4 отключают и производят измерения. С момента отключения питания якорь 5 перемещается в корпусе 1 практически без сопротивления, что и обеспечивает точность измерения деформаций твердеющей бетонной смеси. Устройство позволяет прогнозировать развитие процесса усадки или расширения твердеющего бетона и не допускать возникновения трещин в монолитном теле, что обеспечивает требуемую прочность и долговечность бетонных сооружений. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

I (21) 4348026/25-28 (22) 23.12.87 (46) !5.05.90. Бюл. № 18 (71) Грозненский нефтяной институт им. акад. М. Д. Миллионщикова (72) А. И. Панченко и В. P. Столяров (53) 531.781.2 (088.8) (56) Авторское свидетельство СССР № 956968, кл. G 01 В 7/14, 1980.

Авторское свидетельство СССР № 191144, кл. G 01 В 7, 14, 1965. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИЙ (57) Изобретение относится к средствам измерения деформаций материалов и может быть использовано для регистрации процесса накопления деформаций в затвердевающих средах типа бетонной смеси. Цель изобретения — повышение точности при измерении деформаций в период затвердевания бетонной "ìåñè. 1то достигается введением в корпус 1 индуктивного дифференциального датчика дополнительной катушки

4 и выполнением подвижного якоря 5 с дополнительным участком 7 из ферромагнит„„SU„„. 1564489 А 1 (51) 5 G 01 В 7/!4

2 ного материала, расположенным на якоре 5 так, что его плоскость симметрии, перпендикулярная продольной оси якоря 5, совпадает с плоскостью симметрии дополнительной катушки 4, перпендикулярной продольной оси корпуса l. При измерении деформаций включают питание дополнительной катушки 4, выполняющей роль электромагнита, и в зафиксированном положении якоря 5 погружают устройство в контролируемую среду, например жидкую бетонную смесь. После укладки бетонной смеси в форму до заполнения н уплотнения этой смеси, например с помощью вибратора, питание дополнительной катушки 4 отключают и производят измерения. С момента отключения питания якорь 5 перемещается в корпусе 1 практически без сопротивления, что и обеспечивает точность измерения деформаций твердеющей бетонной смеси. Устройство по"-воляет прогнозировать развитие процесса усадки или расширения твердеющего бетона и не допускать возникновения трещин в монолитном теле, что обеспечивает требуемую прочность и долговечность бетонных сооружений. 1 ил.

1564489

Формула изобретения

Составитель Н. Тимошенко

Редакт<>р Т. !1<>рфенона Техред И. Верес Корре ктор В. Ги рняк

Заказ 1154 Ти раж 499 Подписное

В11ИИ!1И 1 ос< дарственного к<>митета по изобретениям и открытиям при ГКНТ СССР

113035, Москв<>, Ж вЂ” 35, Раушская наб., д. 4(б !

1ронзнодств< и<го-из >атея>и ки>< комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к средствам измерения деформаций материалов и может быть использовано для регистрации процесса накопления деформаций в затвердевающих средах типа бетонной смеси.

Целью изобретения является повышение точности при измерении деформаций в период затвердевания бетонной смеси, что достигается введением в корпус индуктивного дифференциального датчика дополнительной катушки и выполнением подвижного якоря с дополнительным участком из ферромагнитного материала, расположенным на якоре так, что его плоскость симметрии, перпендикулярная продольной оси якоря, совпадает с плоскостью симметрии дополнительной катушки, перпендикулярной продольной оси корпуса.

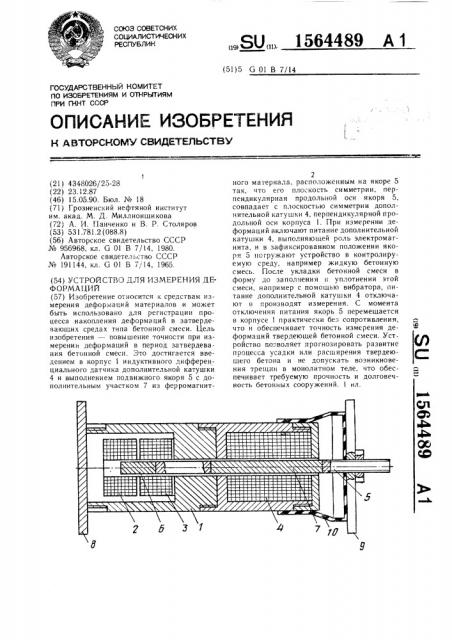

На чертеже представлено предлагаемое устройство, разрез.

Устройство для измерени деформаций содержит индуктивный дифференциальный датчик перемещения с цилиндрическим корпусом 1, размещенными в корпусе вдоль его продольной оси двумя измерительными катушками 2 и 3 и дополнительной катушкой 4 и подвижным якорем 5 из диамагнитного материала с основным участком 6 из ферромагнитного материала, расположенным внутри обеих измерительных катушек

2 и 3 симметрично относительно плоскости симметрии катушек 2 и 3, перпендикулярной продольной оси корпуса 1, и дополнительным участком 7 из ферромагнитного материала, расположенным так, что его плоскость симметрии, перпендикулярная продольной оси якоря 5, совпадает с плоскостью симметрии дополнительной катушки 4, перпендикулярной продольной оси корпуса 1.

Устройство снабжено анкерами 8 и 9, расположенными на противоположных концах корпуса 1 и якоря 5. Герметизация полости корпуса 1 обеспечивается с помощью резиновой оболочки 10, установленной между корпусом 1 и якорем 5.

Устройство для измерения деформаций работает следующим образом.

При измерении деформаций твердеющей бетонной смеси включают питание дополнительной катушки 4, выполняющей роль электромагнита. При этом якорь 5 фиксируется в среднем положении в корпусе

1. Устройство с включенной дополнительной катушкой 4 погружают в контролируемую среду, например жидкую бетонную с месь. П осле у кладки бетон ной смеси в форму до ее заполнения и уплотнения этой смеси например, с помощью вибратора питание дополнительной катушки 4 отключают, подают питание на измерительную схему, соединенную с измерительными катушками 2 и 3, и производят измерения перемещения якоря 5. В качестве измерительной схемы может быть использована схема, содержащая два автогенератора, в частотозадающие цепи которых включены измерительные катушки 2 и 3, частотный дискриминатор, входы которого соедииейы с выходами автогенераторов, и измерительный прибор, соединенный с выходом частотного дискриминатора.

С момента отключения питания дополнительной катушки 4 якорь 5 перемещается в корпусе 1 практически без сопротивления, так как резиновая оболочка 10 деформируется без существенных усилий благодаря своей малой жесткости. Это и обеспечивает точность измерения деформаций твердеющей бетонной смеси. Предлагаемое устройство позволяет прогнозировать развитие процесса усадки или расширения твер деющего бетона и не допускать возникновения трещин в монолитном теле, что обеспечивает требуемую прочность и долговечность бетонных сооружений.

Устройство для и з мерен ия дефо р маци й, содержащее и ндукти в ный диффе рен циал ьный датчик с цилиндрическим корпусом, размещенными в корпусе вдоль его продольной оси двумя катушками и подвижным якорем из диамагнитного материала с участком, выполненным из ферромагнитного материала и расположенным внутри обеих катушек симметрично,. относительно плоскости симметрии катушек, перпендикулярной продольной оси корпуса, отличающееся тем, что, с целью повышения точности при измерении деформаций в период затвердевания бетонной смеси, оно снабжено установленной в корпусе дополнительной катушкой, а подвижный якорь выполнен с дополнительным участком из ферромагнитного материала, расположенным на якоре так, что его плоскость симметрии, перпендикулярная продольной оси якоря, совпадает с плоскостью симметрии дополнительной катушки, перпендикулярной продольной оси корпуса.
