Машина для усталостных испытаний гибких образцов при продольном изгибе

Машина для усталостных испытаний гибких образцов при продольном изгибе

Иллюстрации

Показать все

Реферат



Изобретение относится к усталостным испытаниям гибких образцов при продольном изгибе, позволяет повысить точность знака циклического нагружения путем реализации знакопеременных и знакопостоянных циклов, знак которых задается возбудителем 4 импульсного крутящего момента, выходной вал которого связан с осью захвата 3, опора 2 которого установлена неподвижно на раме 1. При этом возбудитель 4 импульсного крутящего момента связан с кривошипом 5 механизма нагружения. При работе привода нагружения кривошип 5 через подвижный захват 6 изгибает образец 7. Знак циклического нагружения определяется блоком 9 автоматического управления после подачи сигнала со счетчика 10, а возбудитель 4 импульсного крутящего момента в мертвой точке изгибает образец 7 в ту или иную сторону в зависимости от принятого вида нагружения (знакопостоянного или знакопеременного). Однозначность деформации образца 7 и отсутствие переходных процессов в момент потери устойчивости обеспечивают высокую точность испытаний. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

51)5 G 01 N 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОсудАРственный Комитет

Г1О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГКНТ СССР

1 (21) 4346520/25-28 (22) 21.12.87 (46) !5.05.90. Бюл. - 18 (71) Архангельский лесотехнический институт им. В.В.Куйбышева (72) И.О.Думанский и Г.М.Клыков (53) 620.178.322.4 (088.8) ;(56) Авторское свидетельство СССР

У 163409, кл, G О1 N 3/20, 1964. (54) МА!ДИНА ДЛЯ УСТАЛОСТНЫХ ИСПЫТАНИЙ

ГИБКИХ ОБРАЗЦОВ ПРИ ПРОДОЛЬНОМ

ИЗГИБЕ (57) Изобретение относится к усталостным испытаниям гибких образцов при продольном изгибе, позволяет повысить )точность знака циклического нагружения путем реализации знакопеременных и знакопостоянных циклов, знак которых задается возбудителем

4 импульсного, крутящего момента, вы — \

„„SU„„1564515 A 1

2 ходной вал которого связан с осью захвата 3, опора 2 которого установ- лена неподвижно на раме 1. При этом возбудитель 4 импульсного крутящего момента связан с кривошипом 5 механизма нагружения, Нри работе привода нагружения кривошип 5 через подвижный захват 6 изгибает образец 7..

Знак циклического нагружения определяется блоком 9 автоматического управления после подачи сигнала со счетчика 10, а возбудитель 4 импульсного крутящего момента в мертвой точке изгибает образец 7 в ту или иную сторону в зависимости от принятого вида нагружения (знакопостоянного или знакопеременного). Однозначность деформации образца 7 и отсутствие переходных процессов в момент потери устойчивости обеспечивают высокую точность испытаний. 3 ил.

1564515

Изобретение относится к испытательной технике, а конкретно к устройствам для испытаний на усталость тонких образцов при продольном изгибе.

Цель изобретения — повышение точности задания знака нагружения.

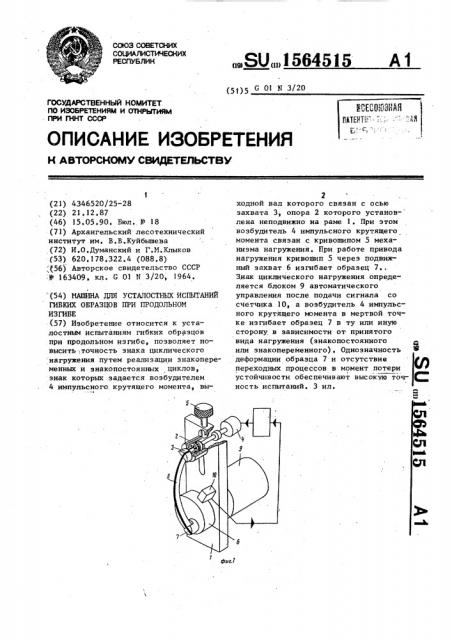

Ela фиг.1 показана предлагаемая машина, общий вид; на фиг.2 и 3— циклограима ее работы.

Машина состоит из рамы 1, неподвижной опоры 2 с захватом 3, возбудителя 4 импульсного крутящего момента, связанного с захватом 3, механизма циклического нагружения с кривошипом 5, захватом 6, образцом

7, двигателем 8 . Блок 9 автоматического управления соединен с возбудителем 4 импульсного крутящего момента и счетчиком 10 циклов.

Машина работает следующим образом.

При запуске двигателя .8 начинает вращаться кривошип 5 и через захват

6 изгибает образец 7 (положения I, II Ш иа фиг.2) до максимума, после чего изгиб уменьшается до начального (положения IY V фиг.2).

l5 этот момент счетчик 10 циклов подает сигнал на блок 9 автоматического

1 чпоавления и в зависимости от тоебуеI мого вида цикла нагружения (энакопостоянного или энакопеременного) возбудитель 4 импульсного крутящего момента, управляемый блоком 9, соответственно изгибает образец 7 в ту или иную сторону посредсвтом захвата

3, установленного в неподвижной опоре 2 с воэможностью качания.

Формула изобретения

Машина для усталостных испытаний гибких образцов при продольном изгибе, содержащая раму, размещенные на ней опоры, шарнирно установленные на них соосные захваты, один иэ которых связан с соответствующей опорой посредством оси, перпендикулярной оси захватов, и механизм циклического нагружения, выполненный в виде привода поступательного перемещения одной иэ опор, отличающаяся тем, .что, с целью повышения точности задания знака нагружения, она снабжена возбудителем импульсного крутящего момента, выходной вал которого соединен со связывающей захват с опорой осью и связан с механизмом нагружения.

1564515

Составитель А.Миндияров

Редактор Т,Парфенова Техред М.Ходанич Корректор И.Муска

Подписное

Тираж 497

Заказ 1155

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
