Реферат



Изобретение относится к техническим системам управления. Цель изобретения - повышение точности срабатывания. Командоаппарат содержит неподвижное основание 12, на котором установлен конечный выключатель 11 с защитной пластиной 10 и упор 4, который шарнирно размещен в корпусе, закрепленном на подвижном основании 1 на оси 3, которая размещена в корпусе в сквозном пазу 13 с возможностью перемещения в направлении к выключателю, при этом с одним из торцов упора контактирует подпружиненный плунжер 6, расположенный в корпусе со смещением относительно оси 3, а оппозитный торец упора выполнен наклонным с возможностью взаимодействия с ответной ступенчатой наклонной частью защитной пластины. 3 ил.

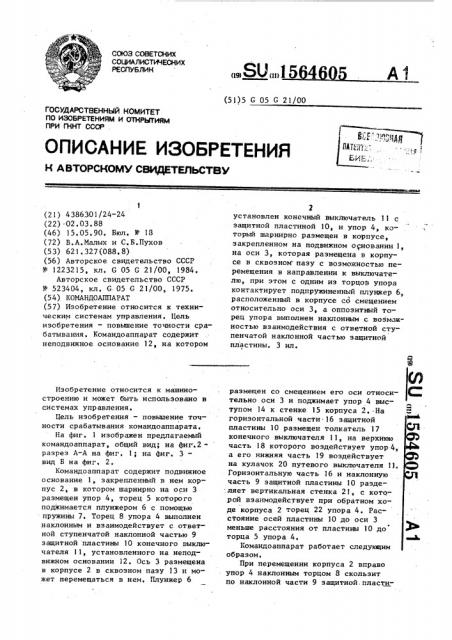

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1 (51)5 G 05 С 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР . (21) 4386301/24-24 (22) 02,03.88 (46) 15.05.90, Бюл. )1 13 (72) В.А.Малых и С.Б.ПУхов (53) 621.327(088.8) (56) Авторское свидетельство СССР

Ф 1223215, кл. G 05 С 21/00, 1984.

Авторское свидетельство СССР

У 523404, кл. G 05 G 21/00, 1975. (54) КОМАНДОАППАРАТ (57) Изобретение относится к техническим системам управления. Цель изобретения — повышение точности срабатывания. Командоаппарат содержит неподвижное основание 12, на котором

Изобретение относится к машиностроению и может быть использовано в системах управления.

Цель изобретения — повышение точности срабатывания командоаппарата.

На фиг. 1 изображен предлагаемый командоаппарат, общий вид; на фиг.2разрез А-А на фиг. 1; на фиг. 3— вид Б на фиг. 2..

Командоаппарат содержит подвижное основание 1, закрепленный в нем корпус 2, в котором шарнирно на оси 3 размещен упор 4, торец 5 которого поджимается плунжером 6 с помощью пружины 7. Торец 8 упора 4 выполнен наклонным и взаимодействует с ответной ступенчатой наклонной частью 9 защитной пластины 10 конечного выключателя 11, установленного на неподвижном основании 12. Ось 3 размещена в корпусе 2 в сквозном пазу 13 и может перемещаться в нем. Плунжер 6

2 установлен конечный выключатель 11 с защитной пластиной 10, и упор 4, который шарнирно размещен в корпусе, закрепленном на подвижном основании 1, на оси 3, которая размещена в корпусе в сквозном пазу с воэможностью перемещения в направлении к выключателю, при этом с одним из торцов упора контактирует подпружиненный плунжер 6, расположенный в корпусе со смецением относительно оси 3, а оппозитный торец упора выполнен наклонным с возможностью взаимодействия с ответной ступенчатой наклонной частью защитной пластины. 3 ил. размещен со смещением его оси относительно оси 3 и поджимает упор 4 выступом 14 к стенке 15 корпуса 2,.На горизонтальной части 16 эацитной пластины 10 размещен толкатель 17 конечного выключателя 11, на верхнюю часть 18 которого воздействует упор 4, а его нижняя часть 19 воздействует на кулачок 20 путевого выключателя 11, Горизонтальную часть 16 и наклонную часть 9 защитной пластины 10 разде:ляет вертикальная стенка 21, с которой взаимодействует при обратном ходе корпуса 2 торец 22 упора 4. Расстояние осей пластины 10 до оси 3 меньше расстояния от пластины 10 до торца 5 упора 4.

Командоаппарат работает следующим образом, При перемещении корпуса 2 вправо упор 4 наклонным торцом 8 скользит по наклонной части 9 защитной.пласти1564605

79

80 ны 10. При этом происходит перемещение упора 4 вверх относительно выключателя 11 и вместе с упором 4 поднимается в сквозном пазу 13 ось 3, на которой закреплен упор 4 на корпусе 2.

Одновременно сжимается пружина 7, 11ак только наклонный торец 3 упора 4 ройдет ступенчатую наклонную часть 9 ащитной пластины 10, плунжер 6 с поощью пружины 7 воздействует на тоец 5 упора 4. Упор 4 получает поступательное движение, перемещается в направлении к выключателю 11 в предеах перемещения оси 3 в сквозном пау 13. При этом упор 4 воздействует яа толкатель 17 защитной пластины 10, который, в свою очередь, воздействует на кулачок 20 выключателя 11. Происходит срабатывание путевого выключателя 11.

При ходе корпуса 2 влево (при ре- 25 ерсе механизма) упор 4 своим торцом

2 упирается в стенку 21 защитнЬй пластины 10 и поворачивается вокруг оси 3 до тех пор, пока под воздействием подпружиненного плунжера 6, сме- 3<> щенного относительно оси 3, не прижмется к боковой поверхности корпуса

2, т.е. не вернется в исходное положение.

Формула изобретения

Командоаппарат, содержащий неподвижное основание, на котором установлен путевой выключатель с защитной пластинбй с горизонтальным и наклонным участками, и упор, IilBpHHpHQ размещенный на оси в корпусе, закрепленном на подвижном основании, о т л и— чающий с я тем, что, с целью повышения точности срабатывания, ось упора размещена в корпусе в сквозном и зу с воэможностью перемещения в плоскости, перпендикулярной направлению перемещения подвижноro основания, при этом с верхним торцом упора сопряжен подпружиненный ллунжер, расположенный в корпусе со смещением его оси относительно оси упора в направлении прямого хода подвижного основания, а расстояние от защитной пластины до оси упора меньше расстояния от защитной пластины до верхнего торца упора, при этом оппозитный торец упора выполнен наклонным с возможностью сопряжения с ответным наклонным участком пластины, выполненным с уступом в месте перехода его в горизонтальный участок, а толкатель конечного выключателя размещен на горизонтальном участке защитной пластины на расстоянии от уступа наклонного участка защитной пластины, меньшем длины наклонного участка толкателя.
