Автоматическое устройство программирования микросхем памяти

Автоматическое устройство программирования микросхем памяти

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и может быть использовано для программирования информации в полупроводниковых микросхемах постоянной памяти. Целью изобретения является повышение производительности. Устройство содержит блок 1 сортировки плоских модулей, блок 2 управления, блок 3 оперативной памяти, пульт 4 управления, блок 5 программирования, блок 6 сопряжения с соответствующими связями. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 С 11 С 7/00

ПАТИ

Б„,1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕ ГЕЛЬСТВУ

ГОСУДАРС78ЕННЫЙ НОМИТЕ7

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЙМ

ПРИ ГННТ СССР

1 (21) 4292984/24-24 (22) 03.08.87 (46) 15.05.90. Бкп. № - 18 (71) Смоленское специальное конструкторско-технологическое бюро систем программного управления (72) В.Ф.Ольховнев и В.В.Федоров (53) 681.327.6 (088.8) (56) Авторское свидетельство СССР

¹ 809355, кл. G 11 С 7/00, 1978.

Универсальный программатор. Инф. листок N 86-9, сер. Р 50. 41,15, . 1986.

„„SU„„1564688 А 1

2 (54) АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ПРО.ГРАММИРОВАНИЯ МИКРОСХЕМ ПАМЯТИ (57) Изобретение относится к вычислительной технике и может быть исполь— зовано для программирования информации в полупроводниковых микросхемах постоянной памяти. Целью изобретения является повышение производительности. Устройство содержит блок 1 сортировки плоских модулей, блок 2 управления, блок 3 оперативной памяти, пульт 4 управления, блок 5 программирования, блок,6 сопряжения с соответ1564688

Изобретение относится к вычислиельной технике и может быть испольовано для программирования информаt ии в полупроводниковых микросхемах

5 остоянной памяти.

Целью изобретения является повышение производительности устройства.

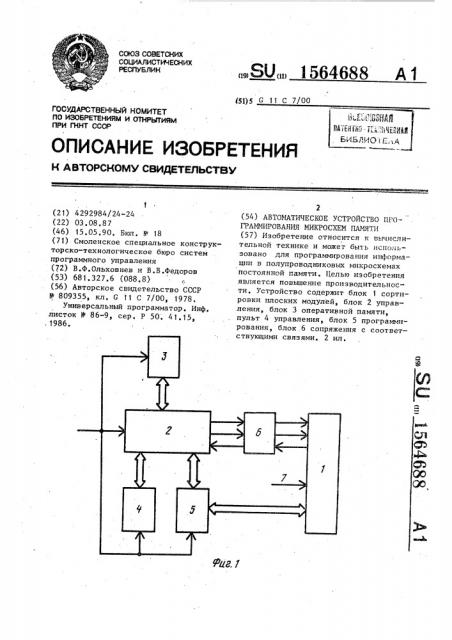

На фиг.1 представлена схема автоатического устройства программирона- 10 микросхем памяти; на фиг.2 — приер технической реализации блока сопяжения.

Устройство (фиг.1) содержит блок 1 ортировки плоских модулей, блок 2 равления, блок 3 оперативной памяи, пульт 4 управления„ блок 5 прогаммирования, блок 6 сопряжения. На иг.1 также показан вход "Пуск" 7.

Блок 6 сопряжения (фиг.2) содержит 2О риггер 8, элементы НЕ 9,, 10, элемены И 11,12.

Блок 2 управления и пульт 4 управения, которые могут быть выполнены на базе микроЭВИ "Электроника К1-20", 25 осуществляют запись в блок 3 оперативной памяти информации, предназначенной для занесения в программируемый элемент памяти, передачу информации из блока 3 оперативной памяти в блок 5 программирования, обеспечивающий формирование импульсов необхоДимой. длительности и амплитуды и подачу их на подключенный к нему эле,мент памяти через соответствующий контактор блока 1 сортировки плоских 35 модулей, контроль правильности занесения этой информации в программируе( мый элемент памяти с формированием сигнала о результате программирования

40 и передачу сигнала о результате программирования в блок 6 сопряжения.

Блок 1 сортировки плоских модулей осуществляет поштучную подачу из накопителя, ориентирование относительно ключа и установку микросхем памяти на позицию программирования в соответствуюп(ий контактор, формирует сигнал готовности данной микросхемы памяти для программирования и осуществляет сортировку микросхем по сигналам о результате программирования, поступающим из блока 6 сопряжения. Подключение контактора в котором устанавЭ

55 ливается микросхема памяти для программирования, блока 1 сортировки плоских модулей к блоку 5 программирования осуществляется многопроводной шиной, число проводов которой равно числу контактов контактора.

Работа автоматического устройства при программировании микросхем памяти начинается с момента появления на входе 7 сигнала "Пуск", по которому блок 1 сортировки плоских модулей устанавливает в контактор программируемую микросхему памяти и посылает через блок 6 сопряжения в блок 2 управления сигнал о готовности к программированию. Получив этот сигнал, блок 2 управления считывает информацию из блока 3 оперативной памяти и передает ее в блок 5 программирования, который в свою очередь, формируя импульсы определенной длительности и амплитуды, производит запись этой информации в программируемую микросхему памяти, подключенную к блоку 5 программирования через контактор. Б процессе программирования блок 2 управления осуществляет контроль правильности программирования, на основании которого в конце программирования формирует сигнал о результате программирования. Этот сигнал, стробируемый на триггере 8 сигналом о конце программирования (фиг.2), поступает в блок 6 сопряжения. Блок 6 сопряжения, получив сигнал о результате программирования, формирует либо сигнал о браке на выходе элемента И 12,, либо сигнал о годности на выходе элемента И 11.

Эти сигналы поступают в блок 1 сортировки плоских модулей, который на их основании направляет программируемую микросхему памяти соответственно в тару с бракованными либо с годными микросхемами и снимает сигнал о готовности к программированию, что в свою очередь приведет к снятию блоком

2 управления сигнала о конце программирования, а блоком 6 сопряжения сигналов о годности и браке элементов памяти.

Далее блок 1 сортировки плоских модулей устанавливает в контактор следующую микросхему памяти и цикл программирования повторяется.

Формула изобр етения

Автоматическое устройство программирования микросхем памяти, содержащее блок управления, интерфейсные входы-выходы первой, второй и третьей групп которого подключены к интерфей1564688

Составитель О.Исаев

Техред Л.Сердюкова Корректор A ° 06ÐÓ÷ Ð

Редактор О.Спесивых

Подписное

Тираж 486

Заказ 1163

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д..4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина, 101 сным выходам-входам соответственно блока оперативной памяти, пульта управления и блока программирования, отличающееся тем, что, с целью повышения производительности, 5 в устройство введены блок сортировки плоских модулей и блок сопряжения, причем выходы признаков "Годен", .

"Брак" блока сопряжения соединены с одноименными входами блока сортировки плоских модулей, вход пуска которого является входом пуска устройства, а выход готовности подключен к одноименному входу блока сопряжения, выход готовности которого соединен с одноименным входом блока управления, выходы признаков результата и конца программирования подключены к одноименным входам блока сопряжения, информационные входы-выходы блока программирования соединены с информационными выходами-входами блока сортировки плоских модулей.
