Реферат



Класс Е 02d; 84с, 3 4

Е 020 84с 1914 № 156485

СССР

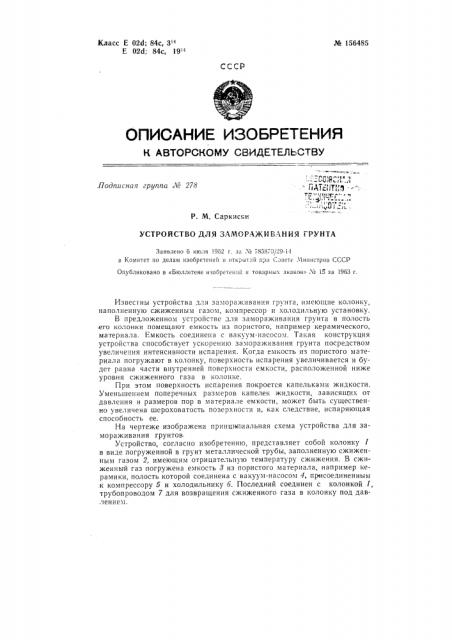

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Подписная группа Л0 278

P. М. Саркисян

УСТРОЙСТВО ДЛЯ ЗАМОРАЖИВАНИЯ ГРУНТА

Заявлено 6 июля 1962 г. за № 86870/29-1 1 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 15 за 1963 г.

Известны устройства для замораживания грунта, имеющие колонку, наполненную сжиженным газом, компрессор и холодильную установку.

В предложенном устройстве для замораживания грунта в полость ,его колонки помещают емкость из пористого, например керамического, материала. Емкость соединена с вакуум-насосом. Такая конструкция устройства способствует ускорению замораживания грунта посредством увеличения интенсивности испарения. Когда емкость из пористого материала погружают в колонку, поверхность испарения увеличивается и будет равна части внутренней поверхности емкости, расположенной ниже уровня сжиженного газа в колонке.

При этом поверхность испарения покроется капельками жидкости.

Уменьшением поперечных размеров капелек жидкости, зависящих от давления и размеров пор в материале емкости, может быть существенно увеличена шероховатость поверхности и, как следствие, испаряющая способность ее.

На чертеже изображена принципиальная схема устройства для замораживания грунтов

Устройство, согласно изобретению, представляет собой колонку 1 в виде погруженной в грунт металлической трубы, заполненную сжиженным газом 2, имеюшим отрицательную температуру сжижения. В сжиженнмй газ погружена емкость 3 из пористого материала, например керамики, полость которой соединена с вакуум-насосом 4, присоединенным к компрессору 5 и холодильнику 6. Последний соединен с колонкой 1, трубопроводом 7 для возвращения сжиженного газа в колонку под давлением. № 156485

Предмет изобретения

Устройство для замораживания грунта, включающее наполненную сжиженным газом колонку, компрессор и холодильную установку, отл и ч а ю щ е е с я тем, что. с целью ускорения замораживания грунта посредством увеличения интенсивности испарения, в полости его колонки помещена соединенная с вакуум-насосом емкость из пористого, например керамического, материала.

Составитель А. А. Булыгин

Корректор А. Фомина

Редактор М. И. Бородина Техред Т. П, Курилко

Поди. к печ. 17/IX-68 г. Формат бум. 70Х 108 /i6 Объем 0,18 изд. л.

Заказ 2842 Тираж 650 Цена 4 коп.

ЦНИИПИ I осударственного комитета по делам изобретений и открытий СССР

Москва, Центр, проезд Серова, дом 4.

Киржачская типография отдела издательств и полиграфической промышленности

Владимирского областного Управления культуры.

При давлении на сжиженный газ происходит проникновение газа через поверхность емкости в ее полость. Вакуум создает в полости емкости

5 испарение и непрерывную откачку испаряющейся жидкости (пара).
