Реферат



Класс F 035; 88а, 6

¹ 156497

СССР

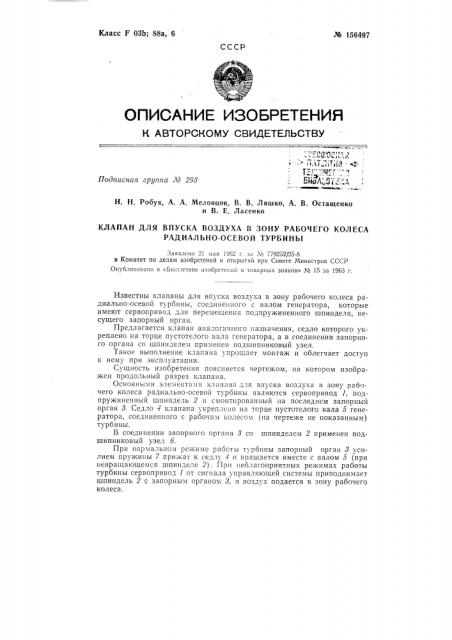

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грутга ЛЗ 298

Н. Н, Робук, А. А, Меловцов, В, В. Ляшко, А. В. Остащенко и В. Е. Ласенко

КЛАПАН ДЛЯ ВПУСКА ВОЗДУХА В ЗОНУ РАБОЧЕГО КОЛЕСА

РАДИАЛЪНО-ОСЕВОЙ ТУРБИНЫ

Заявлено 21 мая 1962 г. за № 779252 25-8 в Комитет по делам изобретений и открытий ири Совете Министров СССР

Опубликовано в «Бюллетене изобретена и и товарных знаков» ¹ 15 за 1963 г.

Известны клапаны для впуска воздуха в зону рабочего колеса радиально-осевой турбины, соединенного с валом генератора, которые имеют сервопривод для перемещения подпружиненного шпинделя, несущего запорный орган.

Предлагается клапан аналогичного пазпачения, седло которого укреплено на торце пустотелого вала генератора, а в соединении запорного органа со шпинделем применен подшипниковый узел.

Такое выполнение клапана упрощает монтаж и облегчает доступ к нему при эксплуатации.

Сущность изобретения поясняется чертежом, на котором изображен продольный разрез клапана.

Основными эле>пента>ик клапана для впуска воздуха в зону рабочего колеса радиально-осевой турбины являются сервопривод 1, подпружиненный шпиндель 2 и смонтированный на последнем запорный орган 8. Седло 4 клапана укреплено на торце пустотелого вала 5 генератора, соединенного с рабочим колесом (на чертеже не показанным) турбины.

В соединении запорного органа 3 со шпинделем 2 применен подшипниковый узел 6.

При нормальном режиме раооты турбины запорный орган 8 усилием пружины 7 прижат к седлу 4 и вращается вместе с валом 5 (при певращающемся шпинделе 2). При неолагоприятных режимах работы турбины сервопривод 1 от сигнала управляющей системы приподнимает шпиндель 2 с запорным органом 3, и воздух подается в зону рабочего колеса. № 156497

Предмет изобретения

Составитель М. Б. Нанкин

Техред В. П. Краснова Корректор Ю. М. Федулова

Редактор Б. С. Нанкина

Подп. к печ. 31/VII — 63 r. Формат бум. 70 Р 108 / г Объем 0,18 изд. л.

Зак. 2006/12 Тираж 500 Цена 4 коп, ЦНИИПИ Государственного комитета по делам изооретенпй п открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.

Клапан для впуска воздуха в зону рабочего колеса радиальноосевой турбины, соединенного с валом генератора, имеющий сервопривод для перемещения подпружиненного шпинделя, несущего запорный орган, отличающийся тем, что, с целью упрощения монтажа и облегчения доступа к клапану при эксплуатации, седло клапана укреплено на торце пустотелого вала генератора, а в соединении запорного органа со шпинделем применен подшипниковый узел.
