Способ обработки прядильных растворов вискозы

Способ обработки прядильных растворов вискозы

Иллюстрации

Показать все

Реферат



Изобретение относится к получению прядильных растворов вискозы, используемых для получения волокна. Изобретение позволяет повысить скорость истечения растворов за счет того, что в прядильные растворы вискозы вводят полиэтиленгликоль мол.м.1100000-4500000 в количестве 0,07-1,0 мас.% в пересчете на целлюлозу.

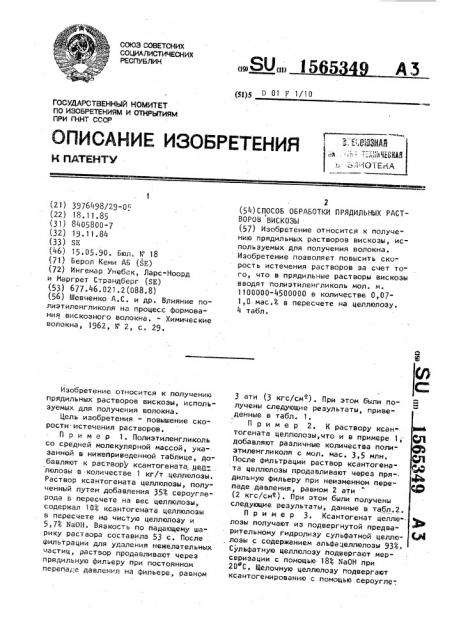

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (и) щ D 01 F 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

r1O ИЗОБРЕТЕНИЯМ И ОТНРЬПHRM

ПРИ ГКНТ СССР (21) 3976498/29-0 (22) 18. 11. 85 (31) 8405800-7 (32) 19. 11.84 (33) SE (46} 15.05.90. Бюл. h 18 (71) Берол Кеми АБ (SE} (72) Ингемар Унебак, Ларс-Ноорд и Иаргрет Страндберг (SE} (53) 677.46.021.2(088.8) (56) Шевченко А.С. и др. Влияние полиэтиленгликоля на процесс формования вискозного волокна. - Химические волокна, 1962, Г" 2, с. 29.

Изобретение относится к получению прядильных растворов вискозы, используемых для получения волокна.

Цель изобретения - повышение скорости истечения растворов.

Пример 1. Полиэтиленгликоль со средней молекулярной массой, указанной в нижеприведенной таблице, до" бавляют к раствору ксантогената «цел-„ люлозы в количестве 1 кг/т .целлюлозы.

Раствор ксантогената целлюлозы, полученный путем добавления 35Ô сероуглерода в пересчете на вес целлюлозы, содержал !0% ксантогената целлюлозы в пересчете на чистую целлюлозу и

5,74 NaOH. Вязкость по падающему шарику раствора составила 53 с. После . фильтрации для удаления нежелательных частиц, раствор продавливают через прядильную фильеру при постоянном перепаде давления на фильере, равном

2 (54) СПОСОБ ОБРАБОТКИ ПРЯДИЛЬНЫХ PACTВОРОВ ВИСКОЗЫ (57) Изобретение относится к получению прядильнь х растворов вискозы, используемых для получения волокна.

Изобретение позволяет повысить скорость истечения растворов за счет того, что в прядильные растворы вискозы вводят полиэтиленгликоль мол. и.

1100000-4500000 в количестве 0,071,0 мас.4 s пересчете на целлюлозу.

4 табл.

3 ати (3 кгс/см ). При этом были по- Я лучены следующие результаты, приведенные в табл.

Пример 2. К раствору ксантогената целлюлозы,что и в примере 1; Q3 добавляют различные количества полиэтиленгликоля с мол. мас. 3,5 млн. ф"

После фильтрации раствор ксантогената целлюлозы продавливают через прядильную фильеру при неизменном перепаде давления, равном 2 ати (2 кгс/см ). При этом были получены следующие результаты, данные в табл.2.

Пример 3. Ксантогенат целлю лозы получают из подвергнутой предварительному гидролизу сульфатной целлю. лозы с содержанием альфацеллюлозы 93"ь .

Сульфатную целлюлозу подвергают мерсеризации с помощью 183 VàÎÍ при

20 С ° Щелочную целлюлозу подвергают ксантогенированию с помощью сероугле-, 1565349

Молекулярная масса полиэтиленгликоля, миллион

0,8

1,1

2,0

3,5

4,5

4,8

15

1О

Табл и ца 2

Увеличение скорости истечения раствора в процентах по сравнению с тем же раствором KcaHToreHaTa целлюлозы без полиэтиленгликоля

Количество полиэтиленгликоля, 3 от массы целлюлозы

16

21

0,0

0,07

0,1

0,2

1,0

Табли ца3

Пока зат ели

С полиэтиленгликолем

Без полиэтиленгликоля

171

171

36 рода, взятого в количестве 363 из . расчета на массу целлюлозы. В полуенном растворе содержалось 113 ксан,огената целлюлозы в пересчете на цел- 5

Мюлозу и 6,4 мас./ NaOH, Часть раствора ксантогената целлюлозы смешивают с полиэтиленгликолем, имеющим мол. мас. 3,g мл, в количестве 1 кг/т целлюлозы (0,1 мас.4) . Раст-10 воры ксантогената целлюлозы с добавкой и без нее исследовали на Фильтруемость, вязкость по падающему шарику и скорость потока через прядильную фильеру при постоянном перепаде дав.пе 15 ния, равном 3 ати (3 кгс/см ) . .При

Этом были получены следующие результаты, представленные а табл. 3.

Из этих результатов следует, что количество раствора ксантогената цел- 20 люлозы через прядильную Фильеру значительно увеличивается при добавлении полиэтиленгликоля, согласно изобретению.

Характеристики волокна из вискозы 25 согласно примеру 1 также определяли а сравнении с контролем без добавления полиэтиленгликоля. Для испытания вискоза, согласно изобретению, содержала полиэтиленгликоль, имеющий мол. мас. 3500000 в количестве 0,14 от массы целлюлозы. Получены следующие результаты, представленные в табл. 4.

Из приведенных данных ясно, что характеристики вискозного волокна не подвержены сколько-нибудь заметному влиянию при добавлении высокомолекулярного полиэтиленгликоля.

При добавлении полиэтиленгликопей с мол. мас. до 3000 по известному спо40 собу поток снижается на 134, в то время как по изобретению существенно возрастает, когда используются указанные

Фильтруемость (Б,„)

Вязкость по падающему шарику, с

Увеличение скорости потока по сравнению с раствором ксантогената целлюлозы без добавки, <о количества и молекулярные массы полиэтиленгликоля.

Формула изобретения

Способ обработки прядильных растворов вискозы введением полиэтиленгликоля, отличающийся тем, что, с целью повышения скорости исте.чения растворов, используют полиэтиленгликоль с мол. мас. 11000004500000 в количестве 0,07-1,0 мас.3 в пересчете на целлюлозу.

Таблица 1

Увеличение скорости истечения растворов в процентах по сравнению с тем же раствором ксантогената целлюлозы без полиэтиленгликоля

1565349

Волокно (дтекс) Редактор И. Товтин

Техред М.дидык

Корректор Н, Ревская

Заказ 1167 Тираж 379 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул.Гагарина, 101

Контроль

Изобретение

1,6

1 7

Условная прочность сН, дтекс

1,95

1,97

Т а б л и ц а 4

Условное удлинение, 12,3

11)9
