Дальнеструйная дождевальная машина

Дальнеструйная дождевальная машина

Иллюстрации

Показать все

Реферат



Изобретение касается орошения с/х культур дождеванием. Цель изобретения - повышение эффективности в работе путем обеспечения возможности регулирования степени дробления капель водяной струи. Дальнеструйная дождевальная машина включает плавсредство, на котором установлен насос 2 с газотурбинным приводом 3. В сопле 4 установлен ствол 7, в который от насоса 2 подается вода. За счет регулирования степени подогрева воды в напорном патрубке 8 при помощи заслонки в эжекторном боковом отводе 9 и скорости газа в сопловом аппарате 5 заслонкой осуществляют регулирование степени дробления водяной струи и тем самым дальности ее разбрызгивания. 1 з.п. ф-лы. 1 ил.

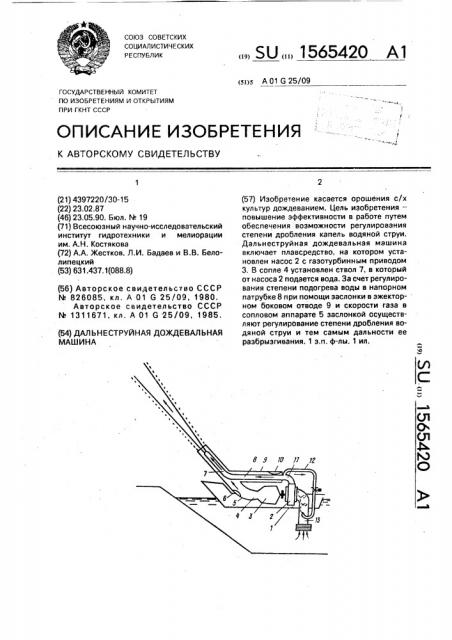

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4397220/30-15 (22) 23.02.87 (46) 23.05.90. Бюл. ¹ 19 (71) Всесоюзный научно-исследовательский институт гидротехники и мелиорации им, А.Н. Костякова (72) А.А. Жестков, Л.И. Бадаев и В.В. Белолипецкий (53) 631.437.1(088.8) (56) Авторское свидетельство СССР

¹ 826085, кл. А 01 G 25/09, 1980, Авторское свидетельство СССР № 1311671, кл. А 01 6 25/09, 1985. (54) ДАЛЬНЕСТРУЙНАЯ ДОЖДЕВАЛЬНАЯ

МАШИНА,, SU 1565420 А1 (57) Изобретение касается орошения с/х культур дождеванием. Цель иэобретения— повышение эффективности в работе путем обеспечения воэможности регулирования степени дробления капель водяной струи.

Дальнеструйная дождевальная машина включает плавсредство, на котором установлен насос 2 с газотурбинным приводом

3, В сопле 4 установлен ствол 7, в который от насоса 2 подается вода. За счет регулирования степени подогрева воды в напорном патрубке 8 при помощи заслонки в эжекторном боковом отводе 9 и скорости газа в сопловом аппарате 5 заслонкой осуществляют регулирование степени дробления водяной струи и тем самым дальности ее разбрызгивания. 1 з,п. ф-лы. 1 ил.

1565420

Составитель Н.Прохоров

Техред M.MÎ ÃeHTÇË

Редактор Н.Лазаренко

Корректор С.шекмар

Заказ 1176 Тир, ж лба Подпнсное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113935. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к орошению сельскохозяйственных культур дождевальными дальнеструйными машинами.

Цель изобретения — повышение эффективности работы машины путем регулирования степени дробления капель водяной 5 струи, На чертеже показана дальнеструйная дождевальная машина, общий вид.

На плавучем основании 1 со стабилизирующим устройством положения плавсред- 10 ства (не показано) установлен центробежный насос 2 с газотурбинным приводом 3, выхлопное сопло 4 которого снабжено цилиндрическим сопловым аппаратом 5, имеющим на изгибе регулируемое,5 по площади выхлопное окно 6 с заслонкой, Внутри соплового аппарата 5 концентрично установлен струеформирующий ствол 7, вода к которому от насоса 2 подается по напорному патрубку 8, концентрично 20 размещенному в боковом зжекторном отводе 9, который снабжен выхлопным окном 10 с заслонкой. К напорному патрубку 11 насоса, находящегося вне отвода 9, присоединен байпас 12, другой конец которого 25 присоединен тангенциально и под острым углом к всасывающему трубопроводу 13, Машина работает следующим образом, После запуска и выхода газотурбинного привода на номинальные обороты насос 2 30 засасывает по трубопроводу 13 воду иэ канала и подает через напорный патрубок 8 ":,. струеформирующему стволу 7, Из ствола 7 вода компактной струей выбрасывается на приканальные земли. Отработанные горя- 35 чие газы иэ выхлопного сопла 4 поступают в цилиндрический сопловой аппарат 5, омывая стенки струеформирующего ствола и передавая часть тепла жидкости, находящейся в нем, 40

При необходимости изменить температуру выбрасываемой воды открывают выхлопное окно 10, через которое засасывается воздух из атмосферы. Степень подогрева можно менять, регулируя 45 площадь выхлопного Окна 10, При выбросе отработанных газов через цилиндрический сопловой аппарат 5 вокруг струи воды образуется кольцевая газовая оболочка (штриховая линия). Такое спутное 50 движение струй приводит к увеличению. стойкости дробимости капель в струе.

Для регулирования дальнобойности водяной струи открывают выхлоп,ое окно 6 в сопловом аппарате 5 и тем самым снижают скорость струи газовой оболочки, а следовательно, уменьшают степень повышения средних скоростей струи воды эа счет спутности разновеликих по скорости струй.

Подогревание водяной струи в патрубке

8 и струеформирующем с воле 7, а также движение водяной струи в спутном потоке с отработанными горячими газами на некотором участке траектооии водяной струи способствует лучшей дробности разваливающейся водяной струи на более мелкие капли. Регулирование степени подогрева водяной струи теплом отрабоганных газов производится управляемым изменением степени открытия выхлопных окон 10 и 6 или их полным открытием, При появлении пульсационных явлений во всасывающем трубопроводе 13 или рабочей камере насоса 2 с пульта управления машины поступает сигнал на полное или час гичное открытие затвора на байпасе 12, по которому передавливается часть напорной жидкости во всасывающий трубопровод

13, При этом напорная жидкость инжектируется во всасывающую линию насоса 2 под острым углом к направлению движения жидкости, Формула изобретения

1, Дальнеструйная дождевальная машина, включающая струеформирующий ствол, соединенный через напорный патрубок с насосом, имеющим газотурбинный привод с выхлопным соплом, о T л и ч а ю щ а я с я тем, что, с целью повышения эффективности работы машины путем регулирования степени дробления капель водяной струи, выхлопное сопло снабжено коленообразным сопловым аппаратом с эжекторным глухим боковым отводом, внутри которого по оси установлен напорный патрубок, при этом струеформирующий ствол концентрично проходит внутри соплового аппарата, который на изгибе, а боковой oraop в торцовой части имеет выхлопные окна, перекрываемые заслонками, 2,Машина поп.1,o rлича ю ща яся тем, что насос снабжен байпасным трубо.— проводом, соединенным с всасывающим трубопроводом гангенциально,
