Реферат



Изобретение относится к сельскому хозяйству, в частности к машинам для производства кормов. Цель изобретения - повышение производительности и качества обработки корма. Измельченную и увлажненную раствором химического реагента солому загружают в корзину, расположенную в камере 2. Механизмом перемещения 8 электроды 4 передвигают последний, который шипами 9 воздействует на жестко соединенные с дополнительным электродом 6 стержни, и перемещают электрод 6. Электрод 6 уплотняет корм, что обеспечивает более равномерный и плотный контакт электродов 6 и 7 с массой корма и позволяет повысить равномерность обработки корма переменным электрическим током. При обработке корма в тюках корзину извлекают из камеры 2, а на ее место помещают тюк корма, который уплотняют перемещением электрода 4 и фиксируют расположенными на нем шипами 9. 4 ил.

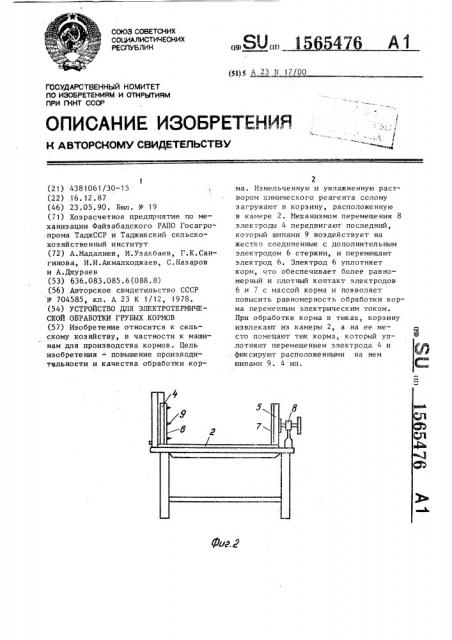

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (i9) (И) (Ц) А 23 N 1.7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ПСНТ СССР

1 (21) 4381061/30-15 (22) 16. 12, 87 (46) 23.05,90. Бюл, Р 19 (71) Хозрасчетное предприятие по механизации Файзабадского РАПО Госагропрома ТаджССР и Таджикский сельскохозяйственный институт (72) А.Мадалиев, N.Узакбаев, Г.К.Сангинова, И.И.Акмалходжаев, С.Назаров и А.Джураев (53) 636..083.085.6(088.8) (56) Авторское свидетельство СССР

У 704585, кл. А 23 К 1/12, 1978. (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОТЕРМИЧЕСКОЙ ОБРАБОТКИ ГРУБЫХ КОРМОВ (57) Изобретение относится к сельскому хозяйству, в частности к машинам для производства кормов. Цель изобретения - повышение производительности и качества обработки кор2 ма. Измельченную и увлажненную раствором химического реагента солому загружают в корзину, расположенную в камере 2. Механиз мам перемеще ния 8 электроды 4 передвигают последний, которыи шипами 9 воздействует на жестка соединенные с дополнительным электродом 6 стержни, и перемещают электрод 6. Электрод 6 уплотняет корм, то обеспечивает более равномерный и плотньп контакт электродов б и 7 с массой корма и позволяет повысить равномерность обработки корма переменным электрическим током.

При обработке корма в тюках, корзину извлекают из камеры 2, а на ее место помещают тюк корма, который уплотняют перемещением электрода 4 и фиксируют расположенными на нем шипами 9. 4 ип.

1565476

Изобретение относится к сельскому хозяйству, в частности к машинам для производства кормов.

Цель изобретения — повышение производительности и качества обработ5 ки корма.

На фиг.1 представлено устройство для электротермической обработки грубых кормов, вид сбоку; на фиг.2 то же, вид спереди; на фиг.3 — то же, вид сверху; на фиг.4 — узел на фиг.3.

Устройство содержит раму 1, на которой закреплена камера 2 для корма с размещенной в ней емкостью в виде корзины 3. На противолежащих стенках камеры 2 и корзины 3 установлены параллельно друг другу соответственно основные 4 и 5 и дополнительные

6 и 7 электроды. Электрод 4 соединен с механизмом 8 его перемещения и выполнен с шипами 9. Дополнительный электрод 6 имеет вид подпружиненной относительно стенки корзины 3 25 пластины 10 с жестко соединенными с ней стержнями 11, установленными в стенке корзины 3 с возможностью возвратно-поступательного перемещения. Дополнительный электрод 6 размещен перед электродом 4, шипы 9 которого расположены вдоль одной со стержнями 11 оси. Электроды 4-7 соединены с источником 12 питания.

Устройство работает следующим об—

35 разом.

При обработке рассыпного грубого корма, например измельченной соломы, последнюю увлажняют раствором химического реагента и загружают в корзину 3. Механизмом 8 перемещения передвигают электроц 4, который через шипы 9 воздействует на стержни

11, перемещающие дополнительный электрод 10. Электрод 10 уплотняет массу корма. Включают источник 12 питания электродов 6 и 7 и подвергают увлажненную массу обработке переменным электрическим током. Обработанный корм выгружают из корзины.

При обработке в тюках корма увлажняют и помещают в камеру 2 между эле ктродами 4 и 5, предварительно удалив корзину 3 из камеры 2. Механизмом 8 перемещают электрод 4, который шипами 9 фиксирует тюк. Затем проводится обработка корма электротоком.

Формула изобретения

Устройство для электротермической обработки грубых кормов, включающее камеру для корма и закрепленные на противолежащих стенках камеры пластинчатые электроды, о т л и ч а ющ е е с я тем, что, с целью повышения производительности и качества обработки корма, оно снабжено соединенным с одним из электродов механизмом его перемеще.ния и установленной внутри камеры емкостью с дополнительными электродами, имеющей вид корзины, причем один из дополнительных электродов выполнен в виде подпружиненной относительно стенки корзины пластины с жестко соединенными с ней стержнями, установленными в стенке корзины с возможностью воз- вратно-поступательного перемЕщения, при этом электроды камеры расположены параллельно дополнительным электродам, а дополнительный электрод со стержнями расположен перед соединенным с механизмом перемещения электродом, выполненным с шипами, размещенными вдоль одной со стержнями оси.

15б5476

1565476

Составитель А. Скибневский
