Установка для приготовления жидких питательных смесей

Установка для приготовления жидких питательных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к кормопроизводству и может быть использовано для приготовления жидких кормов, в частности регенерированного молока. Целью изобретения является повышение производительности установки и улучшения качества приготавливаемой смеси за счет интенсификации процесса перемешивания и ускорения опорожнения емкости. В емкость 1 заливают горячую воду, включают привод лопастной мешалки 2. Затем засыпают сухие компоненты. Поток смеси сухих компонентов и воды будет направляться к днищу 4 и закручиваться гребенками 5, 7. При этом будут дробиться комки сухих компонентов и диспергироваться жировые шарики с одновременным интенсивным перемешиванием с водой. 2 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 23 N 17 00! t

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Г А!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4608073/30-15 (22) 23.11.88 (46) 23.05.90. Бюл. № 19 (71) Научно-производственное объединение по комплектному оборудованию для животноводства и кормопроизводства (72) Л. Я. Шор и И. А. Балан (53) 631.363 (088.8) (56) Авторское свидетельство СССР № 1371686, кл. А 23 N 17/00, 1986.

Техническое описание и инструкция по эксплуатации АЗМ вЂ” 0,8А.00.000 ТО, 1987, Кишинев.

„„SU„„1565478 А 1 (54) УСТАНОВКА ДЛЯ П Р,.1рдтгуВ -1(:

НИЯ ЖИДКИХ ПИТАТЕЛЬ11ЫХ СМЕСЕП (57) Изобретение относится к кормоп зо изводству и может быть использовано для приготовления жидких коих:ов, в частности регенерированного молока. Целью изобретения является повышение производительности установки и улу .шеи е качества при готавливаемой смеси за счет интенсификации процесса перемешивания и ускорения опорожнения емкости. В емкос ь l заливают горячую воду, включают привод лопастной мешалки 2. Затем засыпают сухие компоненты. Поток смеси сухих компонентов и воды будет направляться к днишу 4 и заиру,нваться гребенками 5, 7. При этом бу,,ут дробиться комки сухих компонентов и диспергироваться жировые шарики с одновреинтенсивным перемешиванием с воп. ф-лы, 2 ил.

1565478

Изобретение относится к кормопроизводству и может быть использовано для приготовления жидких кормов, в частности регенерированного молока.

Цель изобретения — повышение производительности установки и улучшение качества приготавливаемой смеси за счет интенсификации процесса перемешивания и ускорения опорожнения емкости.

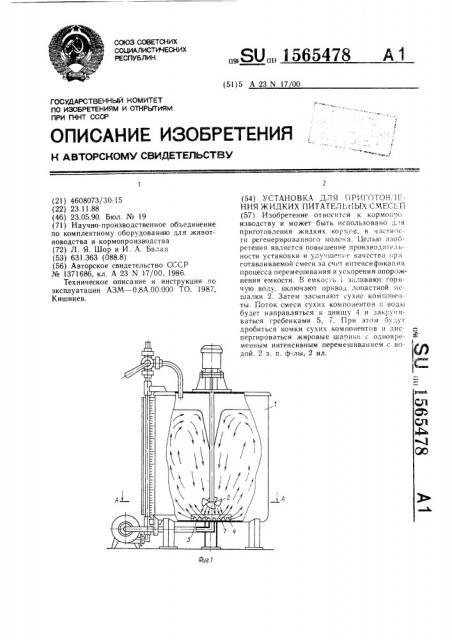

На фиг. 1 изображена установка, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Установка для приготовления жидких питательных смесей содержит емкость 1 с лопастной мешалкой 2 и сливным отверстием 3 в днище 4 емкости 1, а также отражатели потока, расположенные под мешалкой 2 и выполненные в виде исходящих из общей точки Б гребенок 5 — -8, которые расположены попарно и крестообразно. Пары гребенок 5, 6 и 7, 8 расположены с образованием прохода между ними. Г1ри этом наружный конец одной из гребенок, например гребенки 8, расположен у края сливного отверстия 3, а общая точка Б размещена на оси мешалки 2.

Установка работает следующим образом.

В емкость 1 заливают горячую воду, включают привод лопастной мешалки 2, а затем засыпают сухие компоненты (например, заменитель цельного молока). Создаваемый мешалкой 2 осевой поток смеси из сухих компонентов и воды (направление потока на фиг. 1 и 2 показано стрелками) будет направляться к днищу 4, закручиваться расположенными под мешалкой 2 гребенками 5 — 8. При этом ввиду болы.. ой скорости потока при столкновении его с гребенками 5 — 8 будут дробиться комки сухих компонентов и диспергироваться жировые шарики с одновременным интенсивным перемешиванием с водой. При этом для обеспечения равномерного перемешивания гребенки 5 — 8 должны располагаться симметрично как относительно оси мешалки 2 (общая точка Б), так и относительно друг друга (треугольником, крестом, звездой и т. д.) Часть потока гребенками 5 и 7 (при показанном направлении вращения потока) будет отклоняться как к наружным концам гребенок, так и к их общей точке Б, создавая тем самым встречные потоки в проходе между парами гребенок 5„6 и 7, 8. Это обеспечивает дополнительную область турбуленции в емкости 1, способствующую перемещению. По окончании цикла приготовления (перемешивания) смеси она через отверстие 3 сливается из емкости 1. При этом процесс слива ускоряется за счет размещения у края сливного отверстия 3 наружного конца гребенки 8, чем предотвращается образование воронки. Для приготов15 ления новой порции смеси процесс повторяется сначала.

Предлагаемая установка за счет интенсификации процесса перемешивания и ускорения слива позволяет повысить производительность приготовления жидких питательных смесей с одновременным улучшением их качества. Сокращение времени цикла приготовления позволяет также экономить электроэнергию.

Формула изобретения

1. Установка для приготовления жидких питательных смесей, содержащая емкость с лопастной мешалкой и сливным отверстием в нижней части и отражатели потока, отличающаяся тем, что, с целью пОвышения производительности установки и повышения качества приготавливаемой смеси, отражатели потока размещены на днище емкости под мешалкой и выполнены в виде гребенок, исходящих из общего центра.

2. Установка по п. 1, отличающаяся тем, что наружный конец одной из гребенок размещен у края сливного отверстия, выполненного в днище емкости.

4р 3. У ста но в ка по п. 1, о тли ч ающа яся тем, что гребенки расположены крестообразйо с общим центром на оси мешалки.
