Задняя бабка токарного станка

Задняя бабка токарного станка

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению. Целью изобретения является повышение надежности работы станка за счет обеспечения контроля положения бабки. Задняя бабка токарного станка содержит корпус 1, валик 3 с эксцентриками 4, взаимодействующими с прихватами 5, планку 8, установленную с возможностью перемещения относительно прихватов 5, конечный выключатель 11, шток 12, упругий элемент 14, гибкую тягу 15, рукоятку 17. При повороте рукоятки 17 на 30° тяга 15, взаимодействуя с эксцентриками валика 3, упругим элементом 14 фиксирует планку 8 с конечным выключателем на направляющих станины. При перемещении корпуса шток 12, перемещающийся вместе с прихватами 5, взаимодействует с конечным выключателем 11. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 В 23/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4397111/25-08 (22) 23.03.88 (46) 23.05.90, Бюл. N - 19 (72) П.А.Боков (53) 621.941.2(088,8) (56) Ачеркан Н,С. Металлорежущие станки.- N. Машиностроение, 1965, т.l, с.28, 29, фиг,1.19. (54) ЗАДНЯЯ БАБКА ТОКАРНОГО СТАНКА (57) Изобретение относится к станкостроению, Целью изобретения является повышение надежности работы станка за счет обеспечения контроля положения бабки. Задняя бабка токарного

„.SU„„1565589 А 1

2 станка содержит корпус 1, валик 3 с эксцентриками 4, взаимодействующими с прихватами 5, планку 8, установленную с возможностью перемещения относительно прихватов 5, конечный выключатель 11, шток 12, упругий элемент

14, гибкую тягу 15, рукоятку 17. При повороте рукоятки 17 на 30 тяга 15, взаимодействуя с эксцентриками валика

3, упругим элементом 14. фиксирует планку 8 с конечным выключателем на направляющих станины. При перемещении корпуса шток 12, перемещающийся вместе с прихватами 5, взаимодействует с конечным выключателем 11. .3 ил.

1565589!

Изобретение относится к станкостроению.

Целью изобретения является повышение надежности работы за счет конт.— ,роля положения бабки, 5

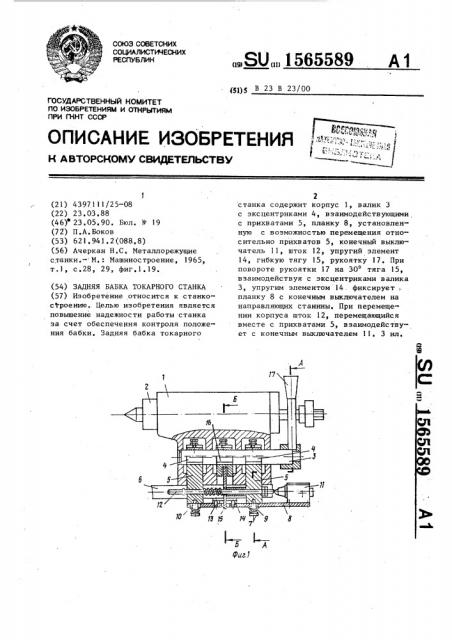

На фиг.! изображена задняя бабка, общий вид; на фиг,2 — разрез А-А на фиг.1; на,фиг.3 - разрез Б-Б на фиг.1.

Задняя бабка содержит корнус 1, котором размещена пиноль 2. В корусе 1 установлен валик 3, на кото-., ом размещены эксцентрики 4, взаимоействующие с прихватами 5, фиксирую- 15 пими корпус 1 задней бабки на направ.ляющих 6 станины. На прихватах 5 установлена с помощью винтов 7 план а 8, подпружиненная пружинами 9 и ! меющая пазы 10, На планке 8 установ-.:20 ден конечный выключатель 11, взаимодействующий с подпружиненным штоком ,12, размещенным в отверстиях прихватов 5, а также посредс.твом штифтов

,13 закреплен упругий элемент 14 в 25 иде пластинчатой пружины, который посредством гибкой тяги 15 взаимосвязан с эксцентриком 16, размещенным а валу 3.. На последнем установлена

Также поворотная рукоятка 17, Предусмотрено„ что зазор между прихватами

5 корпуса и направляющими 6 станины

Составляет 0,8-1,0 мм, а зазор между

1 пругим элементом 14 и направляющими станины составляет 0,1-0,2 мм, Задняя бабка работает следующим

Образом.

По направляющим 6 станины бабку передвигают вручную и закрепляют поворотом рукоятки 17 примерно на о

90, при этОм прихваты 5 пОджимают

Корпус 1 задней бабки к направляющим

6 станины, а упругий элемент 14 закрепляет на направляющих 6 планку

8 с конечным выключателем 11, Таким образом, планка 8 с конечным выключателем перемещается по станине вместе с корпусом 1 задней бабки, но имеет собственный механизм фиксации на направляющих, причем, вследствие тоЮ го, что зазор между упругим элементом 14 и направляющими 6 гораздо меньше зазора между прихватами 5 и направляющими 6, планка 8 закрепляется на направляющих при угле поворота рукоятки 17 около 30 ° Если вследствие неосмотрительности оператора рукоятка 17 не повернута до конца и корпус 1 бабки ползет по станине под действием сил резания, планка

8 с конечным выключателем 11 остается зафиксированной, и шток,12, взаимо модействуя с конечным выключателем, отключает энергию. Относительное перемещение корпуса 1 задней бабки при зафиксированной планке 8 обеспечено гибкой тягой (пластинчатой пружиной) 15 между упругим элементом

14 и эксцентриком 16, а также выполненными в планке 8 пазами 10. Отклю-. чение электроэнергии происходит и в том случае, если вследствие ошибки в программе суппорт столкнется с задней бабкой — от воздействия суппорта шток 12 также перемещается до контакта с конечным выключателем н отключает энергию.

Формула изобретения

Задняя бабка токарного станка, содержащая корпус с пинолью, механизм фиксации корпуса на направляющей станины, выполненный в виде прихватов, вала с эксцентриками, установленного в корпусе с возможностью поворота, отличающаяся тем, что, с целью повышения надежности работы, бабка снабжена штоком, установленным в прихватах, устройством контроля положения бабки, выполненным в виде прижимной планки с установленным на ней конечным выключаталем, упругого элемента, закрепленного на.прижимной планке с возможностью взаимодействия с направляющими, гибкой тяги, предназначенной для взаимодействия. одним концом с упругим элементом, а другим — с эксцентриком вала, прн этом прижимная планка установлена с возможностью перемещения на прихватах,.а шток предназначен для взаимодействия с конечным выключателем, !

1565589

Редактор И.Горная

Тираж 693

Подписное

Заказ 1184

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Фиг.2

Составитель А,Терехов

Техред М.Ходаннч Корректор Т.Малец
