Устройство для набора комплекта деталей

Устройство для набора комплекта деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано при подаче разнотипных групп деталей в различное технологическое оборудование в мебельной и других отраслях промышленности. Целью изобретения является расширение технологических возможностей устройства за счет формирования групп разнотипных деталей различных размеров по длине. Для набора комплекта разнотипных деталей над ручьями накопителя устанавливается пластина 5 механизма погрупповой выдачи деталей с упорами 7, перекрывающими соответствующие ручьи накопителя. Размер ручья от отсекателя 3 до упора 7 соответствует сумме длин группы деталей данного типоразмера. После включения вибробункеров 1 и заполнения ручьев накопителя 4 деталями привод 6 поднимает пластину 5 с упорами 7 и группы деталей из каждого ручья перемещаются в кассету. Для изменения длины ручья накопителя упоры 7 передвигаются по пазам 8 пластины 5 и фиксируются. Общий отсекатель 3 обеспечивает отделение группы деталей в каждом ручье накопителя от потока деталей в подающих лотках 2. 4 ил.

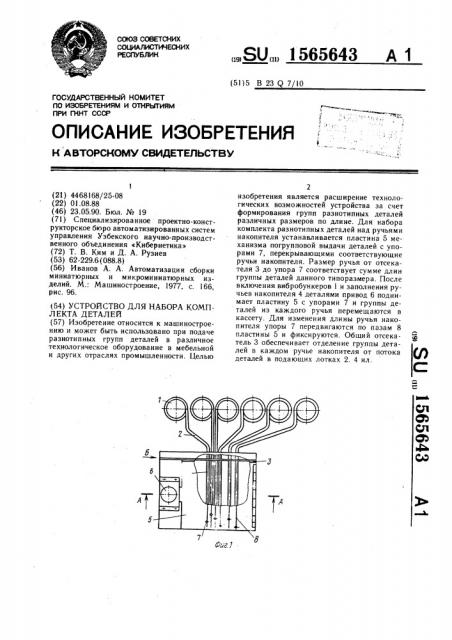

СО0З СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГХНТ СССР (24) 4468168/25-08 (22) 01.08.88 (46) 23.05.90. Бюл. № 19 (71) Специализированное проектно-конструкторское бюро автоматизированных систем управления Узбекского научно-производственного объединения «Кибернетика» (72) Т. В. Ким и Д. А. Рузиев (53) 62-229.6 (088.8) (56) Иванов А. А. Автоматизация сборки миниатюрных и микроминиатюрных изделий. М.: Машиностроение, 1977, с. 166, рис. 96. (54) УСТРОЙСТВО ДЛЯ НАБОРА КОМПЛЕКТА ДЕТАЛЕЙ (57) Изобретение относится к машиностроению и может быть использовано при подаче разнотипных групп деталей в различное технологическое оборудование в мебельной и других отраслях промышленности. Целью

„„SU„„1565643 д 1 (51)5 В 23 Q 7/10

2 изобретения является расширение технологических возможностей устройства за счет формирования групп разнотипных деталей различных размеров по длине. Для набора комплекта разнотипных деталей над ручьями накопителя устанавливается пластина 5 механизма погрупповой выдачи деталей с упорами 7, перекрывающими соответствующие ручьи накопителя. Размер ручья от отсекателя 3 до упора 7 соответствует сумме длин группы деталей данного типоразмера. После включения вибробункеров 1 и заполнения ручьев накопителя 4 деталями привод 6 поднимает пластину 5 с упорами 7 и группы деталей из каждого ручья перемещаются в кассету. Для изменения длины ручья накопителя упоры 7 передвигаются по пазам 8

Ф пластины 5 и фиксируются. Общий отсекатель 3 обеспечивает отделение группы деталей в каждом ручье накопителя от потока деталей в подающих лотках 2. 4 ил.

1565643

Формула изобретения

A -4 no&peymo

ЮИБ з

Изобретение относится к машиностроению и может быть использовано при подаче разнотипных групп деталей в различное технологическое оборудование в мебельной и других отраслях промышленности.

Целью изобретения является расширение технологических возможностей устройства за счет формирования групп разнотипных деталей различных размеров по длине.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4— узел 1 на фиг. 3.

Устройство для набора комплекта деталей содержит вибробункер 1, подводящие лотки 2 с отсекателем 3, наклонно расположенный многоручьевой накопитель 4 с механизмом групповой выдачи деталей в кассету, выполненным в виде пластины 5, установленной над ручьями с возможностью подъема от привода 6, и упоров 7, размещенных в пазах 8 пластины 5 и обращенных в сторону ручьев накопителя.

Устройство работает следующим образом.

Путем передвижения упоров 7 по пазам 8 пластины 5 и их фиксации устанавливается размер от отсекателя 3, соответствующий длине группы деталей данного типоразмера. После включения вибробункеров 1 детали перемещаются по подающим лоткам 2 в ручьи накопителя 4 до упоров 7, перекрывающих их выход. После заполнения всех ручье

5 накопителя 4 отсекатель 3 перекрывает выход подающих лотков 2, а привод 6 поднимает пластину 5 с упорами 7, и отсеченная группа деталей каждого ручья перемещается в соответствующие гнезда кассеты (не показана). После опускания плас10 тины 5 с упорами 7 цикл повторяется.

Устройство для набора комплекта деталей, содержащее вибробункеры, подводящие лотки с общим отсекателем и наклонно расположенный многоручьевой накопитель с механизмом групповой выдачи деталей в кассету, отличающееся тем, что, с целью расширения технологических возможностей, ме20 ханизм групповой выдачи деталей в кассету выполнен в виде пластины, установленной над ручьями накопителя с возможностью подъема, и упоров, размещенных на пластине с возможностью регулировочного перемещения вдоль продольной оси каждого ручья накопителя.

1565643

Составитель В. Мещанинов

Редактор В. Бугренкова Техред И. Верес Корректор М. Самборская

Заказ 1187 Тираж 670 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
