Устройство для удаления облоя с резиновых технических изделий

Устройство для удаления облоя с резиновых технических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к производству резиновых технических изделий и может быть использовано для удаления облоя после вулканизации с армированных резинотехнических изделий. Цель - повышение качества обработки и увеличение производительности устройства. Для этого барабан расположен в камере охлаждения после системы подачи хладагента и установлен на оси эксцентрично с возможностью поворота. При работе замороженные изделия проталкиваются конвейером под барабан, который их прижимает, обламывая облой, и частично защищает абразивным материалом. Далее вращающаяся щетка производит чистовую зачистку изделий. 3 з.п. ф-лы. 1 ил.

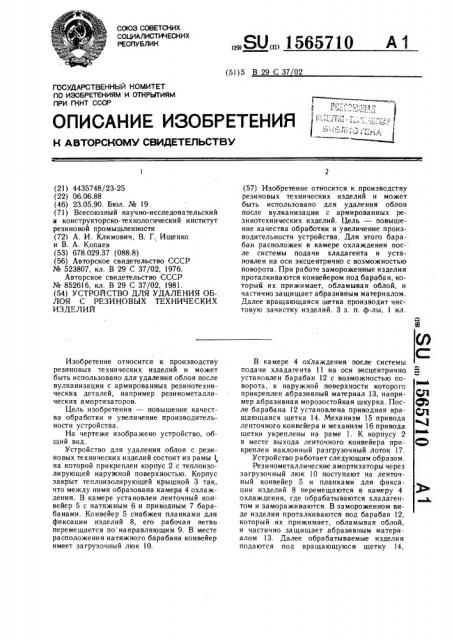

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 29 С 37 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСН0МУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4435748/23-25 (22) 06.06.88 (46) 23.05.90. Бюл. № 19 (71) Всесоюзный научно-исследовательский

ы конструкторско-технологический институт резиновой промышленности (72) А. И. Климович, В. Г. Ищенко и В. А. Копаев (53) 678.029.37 (088.8) (56) Авторское свидетельство СССР № 523807, кл. В 29 С 37/02, 1976.

Авторское свидетельство СССР № 852616, кл. В 29 С 37/02, 1981. (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ОБ-.

ЛОЯ С РЕЗИНОВЫХ ТЕХНИЧЕСКИХ

ИЗДЕЛИЙ

Изобретение относится к производству резиновых технических изделий и может быть использовано для удаления облоя после вулканизации с армированных резинотехнических деталей, например резинометаллических амортизаторов.

Цель изобретения — повышение качества обработки и увеличение производительности устройства.

На чертеже изображено устройство, общий вид.

Устройство для удаления облоя с резиновых технических изделий состоит из рамы 1, на которой прикреплен корпус 2 с теплоизолирующей наружной поверхностью. Корпус закрыт теплоизолирующей крышкой 3 так, что между ними образована камера 4 охлаждения. В камере установлен ленточный конвейер 5 с натяжным б и приводным 7 барабанами. Конвейер 5 снабжен планками для фиксации изделий 8, его рабочая ветвь перемещается по на правляющим 9. В месте расположения натяжного барабана конвейер имеет загрузочный люк 10.

„„Я0„„1565710 А 1 (57) Изобретение относится к производству резиновых технических изделий и может быть использовано для удаления облоя после вулка низа ции с арми рова нных резинотехнических изделий. Цель — повышение качества обработки и увеличение производительности устройства. Для этого барабан расположен в камере охлаждения пос- ле системы подачи хлада гента и установлен на оси эксцентрично с возможностью поворота. При работе замороженные изделия проталкиваются конвейером под барабан, который их прижимает, обламывая облой, и частично защищает абразивным материалом.

Далее вращающаяся шетка производит чистовую зачистку изделий. 3 з. п. ф-лы, 1 ил.

В камере 4 охлаждения после системы подачи хладагента 11 на оси эксцентрично. установлен барабан 12 с возможностью поворота, к наружной поверхности которого прикреплен абразивный материал 13, например абразивная морозостойкая шкурка. После барабана 12 установлена приводная вращающаяся щетка 14. Механизм 15 привода ленточного конвейера и механизм 16 привода щетки укреплены на раме 1. К корпусу 2 в месте выхода ленточного конвейера прикреплен наклонный разгрузочный лоток 17.

Устройство работает следующим образом.

Резинометаллические амортизаторы через загрузочный люк 10 поступают на ленточный конвейер 5 и планками для фиксации изделий 8 перемещаются в камеру 4 охлаждения, где обрабатываются хладагентом и замораживаются. В замороженном виде изделия проталкиваются под барабан 12, который их прижимает, обламывая облой, и частично защищает абразивным материалом 13. Далее обрабатываемые изделия подаются под вращающуюся щетку 14, 1565710

Формула изобретения

Составитель М. Евтеев

Редакт о р А. Мо ты,.:. Техред И. Всрес Корректор Н. Король

Заказ 1190 Тираж 533 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводствснно-издатсльский комбинат «Патент», г. Ужгород, ул. Гагарина, 10! которая производит чистовую зачистку. За: тем обработанные изделия конвейером 5 подают на наклонный разгрузочный лоток 27.

Предлагаемое устройство позволяет интенсифицировать процесс снятия облоя и повысить качество обработки изделий за счет того, что производится первичная грубая обработка эксцентриковым барабаном и вто ричная обраоотка щеткой.

1. Устройство для удаления облоя с резиновых технических изделий, включающее ! камеры охлаждения, ленточный конвейер с механизмом привода, установленный на оси с возможностью поворота барабан для обламывания замороженного облоя и систему подачи хладагента, отличающееся тем, что, с целью повышения качества обработки и увеличения производительности устройства, барабан расположен в камере охлаждения после системы подачи хладагента и установлен на оси эксцентрично.

2. Устройство по и. 1, отличающееся

;ем, что после барабана установлена при1 { водная щетка.

3. Устройство по п. 1, отличающееся тем, что на поверхности барабана прикреплен абразивный материал.

4. Устройство по п. 1; отличающееся тем, что конвейер снабжен планками для фиксации изделий.
