Переключатель направления потока транспортируемых материалов

Переключатель направления потока транспортируемых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортированию сыпучих материалов по трубам, а именно к переключающим устройствам для изменения направления потока транспортируемых материалов. Цель изобретения - повышение надежности работы. Внешние стенки 7 и 8 горловин выходных каналов 3 и 4 переключателя выполнены с вырезом. Вырезы перекрыты эластичными шторами 10. В случаях, когда в зоне 13 остаются какие-либо частицы 14, при работе переключателя боковая стенка поворотного элемента 5 отодвигает их в сторону шторы 10, которая приоткрывается и частицы 14 выталкиваются из устройства. Таким образом исключаются накопление частиц и помехи в работе устройства, соответственно повышается надежность работы и срок службы переключателя. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 В 65 G 53/56, °

ОПИСАНИЕ ИЗОБ Е1ЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

- 0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (61) 611832 (21) 4417640/23-11 (22) 28.04.88 (46) 23.05.90. Бюл. № 19 (71) Научно-производственное объединение

«Силава» Министерства лесного хозяйства и лесной промышленности ЛатвССР (72) Э. Ф. Балодис, И. А. Лусис и М. О. Даугавиетис (53) 621.867.8 (088.8) (56) Авторское свидетельство СССР

¹ 611832, кл. В 65 G 53/56, 1976. (54) ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ

ПОТОКА ТРАНСПОРТИРУЕМЫХ МАТЕРИАЛОВ (57) Изобретение относится к транспортированию сыпучих материалов по трубам, а имен„„Я0„„1565798 А 2 но к переключающим устройствам для изменения направления потока транспортируемых материалов. Цель изобретения — повышение надежности работы. Внешние стенки 7 и 8 горловин выходных каналов 3 и 4 переключателя выполнены с вырезом. Вырезы перекрыты эластичными шторами 10. В случаях, когда в зоне 13 остаются какиелибо частицы 14, при работе переключателя боковая стенка поворотного элемента 5 отодвигает их в сторону шторы 10, которая приоткрывается и частицы 14 выталкиваются из устройства. Таким образом исключаются накопление частиц и помехи в работе устройства, соответственно повышается надежность работы и срок службы переключателя. 3 ил.

1565798 а

Переключатель работает следующим оба разом.

Формула изобретения

Изобретение относится к транспортиро ванию сыпучих материалов по трубам, именно к переключающим устройствам для изменения направления потока транспортируемых материалов и является усовершенствованием изобретения по авт. св. № 611832.

Цель изобретения — повышение надежности работы.

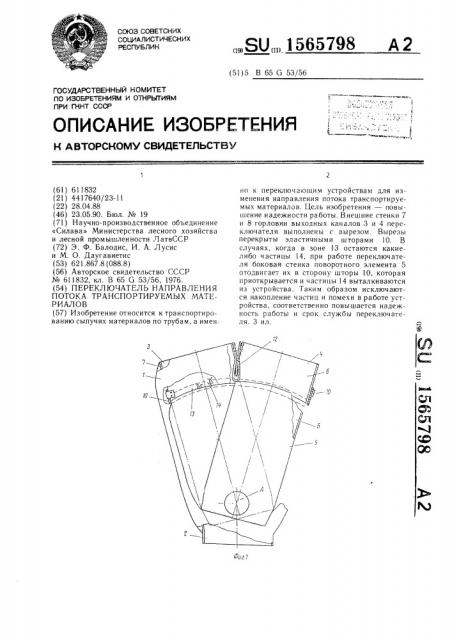

На фиг. 1 схематически изображен переключатель, общий вид; на фиг. 2 — эластичная штора, продольное сечение; на фиг. 3— эластичная штора, поперечное сечение.

Переключатель имеет корпус 1 с входным каналом 2 и выходными каналами 3 и 4 и поворотный элемент 5 с каналом 6. Канал 6 поворотного элемента 5 постоянно соединен одним своим выходом с входным каналом 2, в вторым имеет возможность попеременно подсоединяться к одному из выходных каналов 3 или 4. Продольные оси каналов и ось поворота поворотного элемента пересекаются на осевой линии А. Внешние стенки 7 и 8 горловин выходных каналов 3 и 4 выполнены с вырезом 9. Вырезы 9 перекрыты эласгичными шторами 10, которые поджаты к стенкам 7 и 8 при помощи плоских пружин 11 Выходные каналы 3 и 4 разделены перегородкой 12 из эластичного материала.

При повороте элемента 5, например, в сторону выходного канала 4 канал 6 элемента 5 постепенно соединяется с выходным каналом 4. В случаях, когда в зоне 13 (фиг. 1, показано пунктиром) остаются какие-либо частицы 14, при обратном ходе (возвращаясь в исходное положение) боковая стенка поворотного элемента 5 отодвигает их в сторону эластичной шторы 10. Штора 10 при этом приоткрывается, и частицы 14 выталкиваются из устройства. Таким образом исключается возможность их накопления и устраняются помехи в работе поворотного элемента 5 и устройства в целом.

Переключатель направления потока транур спортируемых материалов по авт. св. № 611832, отличающийся тем, что, с целью повышения надежности работы, внешняя стенка каждого выходного канала в зоне примыкания поворотного элемента выполнена с вырезом для удаления остатков материала, перекрытым эластичной шторой.

Составитель Н. Никитина

Редактор Н. Гунько Техред И. Верее Корректор Э. Лончакова

Эаказ 1194 Тираж 650 Подписное

11НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж--35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О!
