Реферат



Изобретение относится к мелиорации. Цель изобретения - снижение трудоемкости и повышение качества очистки. Дренажный колодец, соединенный с дренажными трубами 5, состоит из корпуса 1 и съемного лотка 2. Лоток 2 выполняют сужающейся книзу формы и имеет в верхней части У-образные прорези 3, в которых установлены гибкие вставки. Гибкие вставки вместе с дренажными трубами 5 имеют вырезы под них. Гибкие вставки 4 способствуют беспрепятственной выемке лотка 2 из корпуса 1 колодца, не нарушая дренажных труб 5. Для избежания сильного адгезионного эффекта дно лотка 2 имеет вогнутую форму. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg)g E 02 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 44221 70/30-15 (22) 07.05.88 (46) 23,05.90, Бюл. -*19 (71) Вкный научно-исследовательский институт гидротехники и мелиорации (72) Л.Н.Косиченко и А.А.Коршиков (53) 626.86(088.8) (56) Авторское свидетельство СССР Р 1342975, кл. Е 02 В 11/00, 1986. (54) ДРЕНАЖНИЙ КОЛОДЕЦ (57) Изобретение относится к мелиорации. Цель изобретения — снижение трудоемкости и повышение качества

„„SU„„1565952 А 1

2 очистки. Дренажный колодец, аоединенный с дренажными трубами 5, состоит из корпуса 1 и съемного лотка 2. Лоток 2 выполняют сужающейся книзу формы и имеющим в верхней части V-образные прорези 3, в которых установлены гибкие вставки, Гибкие вставки вместе с дренажными трубами 5 имеют вырезы под них. Гибкие вставки способствуют беспрепятственной выемке лотка 2 из корпуса 1 колодца, не нарушая дренажных труб 5. Для избежания сильного адгезионного эффекта дно лотка 2 имеет вогнутую форму. 1 з.п. ф-лы, 3 ил, 15б5952

Изобретение относится к мелиорации, а именно к очистке дренажных колодцев от заиления.

Цель изобретения — снижение трудоемкости и повышение качества очиФормула изобретения

Частицы грунта 6, поступающие с дренажной водой иэ дренажной трубы 5, откладываются в лотке 2. Гри накоплении достаточного количества наносов при помощи крановой стрелы с крюками (не показаны) и петель 7 лоток 2 извлекают на поверхность и там проводят очистку. При извлечении лотка 2 гиб1

Составитель О. Крылова

Техред Л,Сердюкова . Корректор О.Кравцова

Редактор N.Áëàíàð

Тираж 532

Подписное

3аказ 120?

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб,, д. 4/5

Производственно-издательс кий комбинат "Патент", r Ужгород, ул. Гагарина, 101 стки.

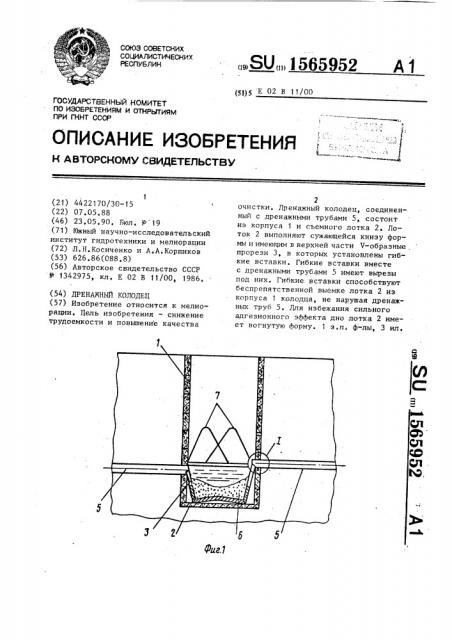

На фиг.1 изображен колодец, общий вид, на фиг.2 — узел Т на фиг.(на фиг.3 — то же, вид сбоку.

Дренажный колодец состоит иэ корпуса 1 и съемного лотка. 2. Последний вылолнен сужающейся книзу формы и имЕет в верхней части диаметрально расположенные V-образные прорези 3, в Ко opera установлены гибкие вставки 4, имеющие в месте контакта с дренажными трубами 5 вырезы под них, Гибкие вставки 4 способствуют беспрепятственной выемке лотка 2 из корпуса 1 колодца, не нарушая дренажньгх труб 5. кие вставки 4 растягиваются настолько, что дренажные трубы 5 не мешают его продвижению вверх. При установке

5 лотка 2 вставка 4 деформируется внутрь и по достижении дна корпуса 1 плотно облегает торцы дренажных труб 5, что не позволяет воде с наносами просачиваться за лоток 2, Для избежания сильного ацгезионного эффекта дно лотка 2 имеет вогнутую форму.

1, Дренажный колодец, соединенный с дренажными трубами, включающий корпус и установленный в нем съемный лоток, о т л и ч а ю щ и й.с я тем, что, с целью снижения трудоемкости и повышения качества очистки, лоток установлен с возможностью контактирования с дренажными трубами, выполнен сужающейся книзу формы и имеет в верхней части диаметрально расположенные

7 †образн прорези, в которых установлены гибкие вставки, при этом вставки имеют вырезы под дренажные трубы.

2. Колодец по и. 1, о т л и ч а юшийся тем, что лоток имеет вогнутое дно °
