Крепь для проходки вертикальных горных выработок

Крепь для проходки вертикальных горных выработок

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и строительству, а именно к креплению вертикальных горных выработок при строительстве подземных инженерных сооружений. Цель - повышение надежности крепи. Она включает рассосредоточенные по контуру стойки 1 с направляющими /Н/ из С-образных профилей, вертикальные ряды ограждащих щитов /ОЩ/ 3, размещенных друг над другом в Н, и приспособления для прижатия ОЩ 3 к грунту. Последние выполнены в виде балок 4, соединенных с верхними концами стоек 1, размещенных в одной вертикальной плоскости, и анкеров 5. Последние защемлены в грунте и связаны с балками 4 посредством оттяжек 6. При этом Н посредством накладок жестко соединены со стойками 1, выполнены на всю глубину выработки и установлены между трубами, из которых изготовлены стойки 1. Крепь имеет элементы фиксации внешнего ОЩ 3 со стойками и элементы фиксации ОЩ 3 между собой, которые могут быть выполнены в виде цепей. Продольные балки 4 могут быть выполнены в виде Н, например рельсовых путей, для перемещения по ним проходческих средств. При креплении стен крепью вначале по контуру выработки на глубину ниже проектной отметки забуриваются вертикальные стойки 1, которые порядно с каждой стороны выработки объединяют продольной балкой 4. Затем посредством оттяжек 6 и анкеров 5 фиксируют продольную балку относительно стен выработки. Производят послойную разработку грунта и при заглублении на высоту ОЩ 3, в Н их вставляют, фиксируют, а затем перемещают вниз по Н при дальнейшей разработке грунта. 1 з.п. ф-лы, 8 ил.

СаЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„.Я0„„1565963 (51)5 Е 02 D 17/04. ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

НРИ ГННТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ !:

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4324635/23-03 (22) 13. 10. 87 (46) 23.05.90. Вюл. № 19 (71) Московский государственный трест

Мосоргинжстрой" Главмосинжстроя при Мосгорисполкоме (72) Г.К. Малтызов, Т.В. Стасенок и В.П. Теклев (53) 622,252 ° 4 (088.8) (56) Патент СССР 643091, кл. E 02 D 17/04, оцублик. 1973.

Заявка ФРГ ¹ 3001649, кл. E 02 D 17/04, опублик. 1980, (54) КРЕПЬ ДЛЯ ПРОХОДКИ ВЕРТИКАЛЬНЫХ

ГОРНЫХ BhlPAbOTOK (57) Изобретение относится к горной промышленности и к строительству, а именно к креплению вертикальных гор2 ных выработок при строительстве подземных инженерных сооружений. Цель— повышение надежности крепи. Она включает рассредоточенные по контуру стойки 1 с направляющими (Н) из J-образных профилей вертикальные ряды ограждающих щитов (01ц) 3, размещенных друг над другом в Н, и приспособления для прижатия ОЩ 3 к грунту. Последние выполнены в виде балок 4, соединенных с верхними концами стоек 1, размещенных в одной вертикальной плоскости, и анкеров 5. Последние защемлены в грунте и связаны с балками 4 посредством оттяжек 6. При этом

Н посредством накладок жестко соединены со стойками 1, выполнены на всю глубину выработки и установлены меж1565963 ду трубами, из которых изготовлены стойки 1. Крепь имеет элементы фиксации внешнего ОЩ 3 со стойками и эле 1енты фиксации ОЩ 3 между собой, которые м,б, выполнены в виде цепей.

Продольные балки 4 м.б. выполнены в виде Н, например рельсовых путей, для перемещения по ним проходческих средств. При креплении стен крепыш вначале по контуру выработки на глубину ниже проектной отметки забуриИзобретейие относится к горной промышленности и к строительству, а именно креплению вертикальных горных выработок при строительстве под- 20 земных инженерных сооружений.

Целью изобретения является повышение надежности крепи.

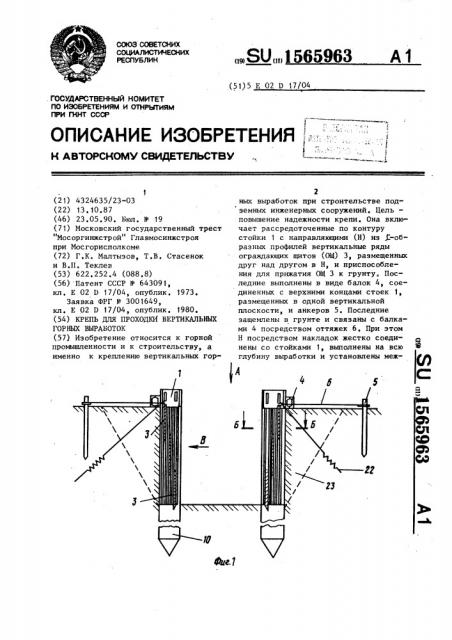

На фиг. 1 из об раже на креп ь > поперечный разрез; на фиг.2 — вид А на фиг.1;25 на. фиг,3 - разрез Б-Б на фиг.1 на фиг.4 — вид В на фиг.1,", на фиг.5 разрез Г-Г на фиг.4; на фиг.6 узел I на фиг.4; на фиг,7 — крепь с установкой козлового крана, общий вид, на фиг.8 — то же, размещением грузоподъемного крана.

Крепь содержит рассредоточенные по ее контуру стойки 1 с направляющими

2 из -образных профилей, вертикальные ряды ограждающих щитов 3, размещенные в направляющих 2; и приспособления для прижатия стоек 1 к грунту в виде балок 4, соединенных с верхними концами стоек 1, размещенных в 40 одной вертикальной плоскости, и анкеров 5, защемленных в грунте и связанных с балками 4 посредством оттяжек

6. Направляющие 2 жестко соединены со стойками 1, выполнены на всю глуби- 45 ну выработки и установлены между трубами 7, из которых изrотовлены стойки 1. Направляющие 2 жестко прикреплены к трубам 7, расположенным на расстоянии 8 одна от другой, с помощью накладок 9.

Нижние концы 10 стоек 1, расположенные ниже дна выработки, могут быть объединены между собой металлическими листами. Щиты 3 выполнены из метал55 лических листов с ребрами жесткости и в нижней части имеют заостренную кромку для лучшего погружения в грунт. Щиты 3 устанавливаются каждый ваются вертикальные стойки 1, которые порядно с каждой стороны выработки объединяют продольной балкой 4.

Затем посредством оттяжек 6 и анкеров 5 фиксируют продольную балку относительно стен выработки, Производят послойную разработку грунта и при заглублении на высоту ОЩ 3 в Н их вставляют, фиксируют, а затем перемещают. вниз по Н при дальнейшей разработке грунта. 1 э.п.ф-лы,8 ил. в свои направляющие 2 и при креплении выработки располагаются по ярусам.

Крепь снабжена элементами фиксации щитов 3 друг относительно друга по высоте посредством, например, цепей 11, прикрепленных к торцу нижерасположенного щита 3, пальцев 12, входящих в отверстие выше. расположенного щита 3, и накладок 13. Крепь также снабжена элементами фиксации верхнего щита 3 к стойкам 1 в виде цепей 14, закрепленных к щиту 3 и навешиваемых с помощью петель 15 на крюки 16. Щиты 3 имеют петли для навески к крюкам груэоподьемной машины.

Продольные балки 4 могут быть выполнены в виде направляющих, например рельсовых путей, для перемещения по ним проходческих средств козлового крана 17. В этом случае под продольные балки 4 и оттяжки 6 устанавливают шпалы 18. В другом варианте выполнения продольные направляющие

4 могут быть выполнены в виде поперечных ферм 19, на которые уложеН61 настилы 20 для перемещения по ним грузоподъемных землеройных и других машин 2), Стойки 1 могут быть дополнительно закреплены крепежными элементами 22 за пределами зоны 23 угла естественного откоса, грунта.

Крепление стен выработки с помощью предлагаемой крепи осуществляется следующим образом. !

По контуру выработки на глубину ниже проектной отметки выработки с помощью средств механизации забуриваются вертикальные стойки 1, которые порядно с каждой стороны выработки объединяют продольной балкой 4, 3атем с помощью оттяжек 6 и анкера 5

65963

5 15 фиксиРУют продольную балку 4 относительно стен выработки.

Проводят послойную разработку грунта в контуре. выработки землерой- . ной машиной.

При заглублении на высоту ограждающего щита 3 в направляющие 2 вставляют ограждающие щиты 3. При этом наиболее приближенные к разрабатываемой стенке выработки щиты 3 фиксируются к стойкам 1 с помощью цепей 14 с петлями 15 и крюков 16 от вертикального смещения верхних щитов

3 относительно направляющих 2.

При дальнейшей последовательности разработки грунта ограждающие щиты 3 по направляющим 2 перемещаются вниз и после опускания на соответствующую высоту фиксируются относительно вышерасположенных щитов 3 с помощью цепей

11 и накладок 13.

При необходимости установки продольных балок 4 в виде направлякицих, под продольные балки 4 и оттяжки 6 укладываются шпалы 18. В этом случае .козловой кран может свободно перемещаться вдоль выработки, а нагрузка от веса машины и транспортирующего груза передается на продольные направляющие, через которые нагрузка равномерно распределяется на все стойки 1 и-анкеры 5. Тем самым исключается сосредоточенная местная передача нагрузок на стойки 1, приводящих к деформации их.

Для исключения влияния сосредоточенной нагрузки на стойки 1 от передвигаемой грузоподъемной земперойной и других машин. по обе стороны выработки к стойкам крепят фермы 19, на которые укладывают настилы 20. По настилам 20 перемещаются грузоподь. емные машины 21, землеройные и другие механизмы, при этом передача нагрузки от перемещения указанных машин на стойки 1 не происходит.

После укладки в выработке трубы сооружаемого трубопровода или констРукций возводимого тоннеля крепь демонтируется.

Крепь демонтируется путем подъема щитов 3, при этом начинают с нижнего щита 3, который перемещают по направляющим 2 вверх посредством грузоподъемной машины. Аналогичным образом извлекают последующие щиты 3.

После удаления ограждающих щитов извлекают грузоподъемным механизмом вертикальные стойки 1 и анкеры 5, разбирают продольные направляюдие °

Формула из обретения

1, Крепь для проходки вертикальных горных выработок, включающая рассредоточенные по ее контуру стойки с направляющими из f; — обраэных профилей, вертикальные ряды ограждающих щитов, размещенные друг над другом в направляющих, и приспособления для прижатия ограждающих щитов к грунту, отличающаяся тем, что, с целью повышения надежности крепи, она снабжена элементами фиксации внешнего ограждающего щита со стойками и элементами фиксации ограждающих щитов между собой, при этом приспособления для прижатия стоек к грунту выполнены в виде. балок, соединенных с верхними концами стоек, размещенных в одной вертикальной плоскости, и анкеров, защемленных в грунте и связанных с балками посредством оттяжек, причем стойки изготовлены из труб, а направляющие жестко соединены со стойками, выполнены на всю глубину раздвижки щитов и установлены между трубами каждой стойки.
