Способ измерения относительной деформации движущегося длиномерного материала

Способ измерения относительной деформации движущегося длиномерного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано в текстильной и легкой промышленности для измерения величины относительной деформации длиномерных материалов. Цель - повышение информативности за счет учета деформации материала по площади. Измеряемый материал проходит в первой зоне измерения на входе в зону деформации, где измеряют ширину материала и одновременно время прохождения участка определенной длины. Одновременно с этим измеряют скорость движения материала на входе и выходе из зоны деформации и производят отсчет времени нахождения материала в ней. По истечении этого времени, когда измеряемый участок выходит из зоны деформации, производят измерение его ширины после деформации и времени прохождения определенной длины, равной отмеренной длине на входе в зону деформации. При этом достигается совпадение точек измерения ширины участка до и после деформации. Используя результаты измерений, вычисляют величину деформации по площади.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

19 А1 (19) (11) (51)5 С 01 В 7/04

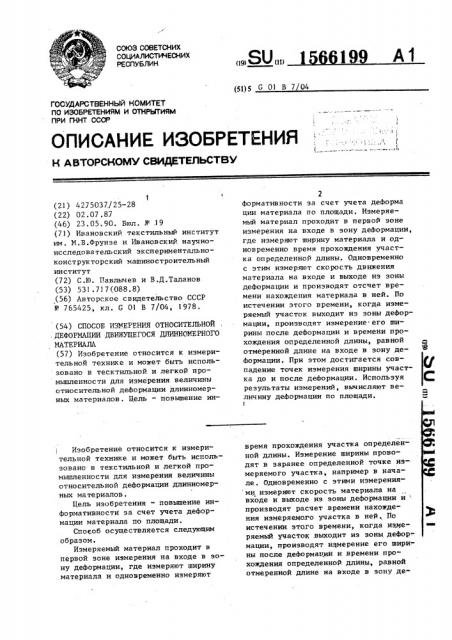

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ время прохождения участка определенной длины. Измерение ширины проводят в заранее определенной точке измеряемого участка, например в начале. Одновременно с этими измерения ми измеряют скорость материала на входе и выходе из зоны деформации и производят расчет времени нахождения измеряемого участка в ней, По истечении. этого времени, когда измеряемый участок выходит из зоны, деформации, производят измерение его ширины после деформации и времени прохождения определенной длины, равной отмеренной длине на входе в зону деГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (2)) 4275037/25-28 (22) 02.07.87 (46) 23.05.90. Бюл. № 19 (71) Ивановский текстильный институт им. N.Â.Ôðóíçå и Ивановский научноисследовательский экспериментальноконструкторский машиностроительный институт (72) С.10. Павлычев и В.Д.Таланов (53) 531.717(088.8) (56) Авторское свидетельство СССР № 765425, кл. С О1 В 7/04, 1978. (54) СПОСОБ ИЗМЕРЕНИЯ ОТНОСИТЕЛЬНОЙ

ДЕФОРМАЦИИ ДВЮКУЩЕГОСЯ ДЛИННОМЕРНОГО

МАТЕРИАЛА (57) Изобретение относится к измерительной технике и может быть использовано в тесктильной и легкой промьппленности для измерения величины относительной деформации длинномерных материалов. Цель — повышение инИзобретение относится к измерительнои технике и может быть использовано в текстильной и легкой промьппленности для измерения величины относительной деформации длинномерных материалов.

Цель изобретения - повьппение информативности эа счет учета деформации материала по площади.

Способ осуществляется следующим образом.

Измеряемый материал проходит в первой зоне измерения на входе в зону деформации, где измеряют ширину материала и одновременно измеряют

2 формативности за счет учета деформа ции материала по площади. Измеряемый материал проходит в первой зоне измерения на входе в зону деформации, где измеряют ширину материала и одновременно время прохождения участка определенной длины. Одновременно с этим измеряют скорость движения материала на входе и выходе из зоны деформации и производят отсчет времени нахождения материала в ней. По истечении этого времени, когда измеряемый участок выходит из эоны деформации, производят измерение его ширины после деформации и времени прохождения определенной длины, равной отмеренной длине на входе в зону деФормации. При этом достигается совпадение точек измерения ширины участка до и после деформации. Используя результаты измерений, вычисляют величину деформации по площади.

1 5661 99

Формула изобретения

Составитель Л. Крюкова

Техред M.Äèäûê Корректор В,Гирняк

Редактор Н. Хобкова

Заказ 1214 Тираж 500 Подписное.

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 формации. При этом достигается совпадение точек измерения ширины участ1

Kа до и после деформации. Используя результаты измерений вычисляют вели5 чину деформации по площади.

Способ измерения относительной деформации движущегося длинномерного материала, заключающийся в том, что измеряют время прохождения и скорость движения участка материала определен- 1 ной длины и ширины на входе и выходе из зоны деФормации, по которым определяют искомый параметр, о т л и— ч а K шийся тем,что,с целью повышения информативности за счет учета деФормации материала по площади, измеряют ширину материала на входе и выходе из зоны деформации и время нахождения измеряемого участка материала в зоне деформации, а время прохождения участка определенной длины и его ширину на выходе из зоны деформации измеряют по истечении времени нахождения участка в зоне деформации, определяют площади участка на входе и выходе из зоны деформации и по их соотношениям судят о деформации по площади.
