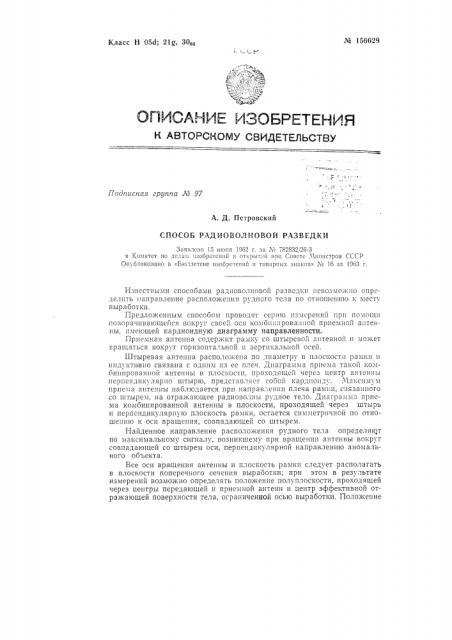

№ 156629
Класс Н 05d; 21g, 30аа ! 1-
ОПЙСЛНИЕ ИЗОБРЕТЕИ1 1Я
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г.
Под!!исная группа ЛФ 97
А. Д. Петровский
СПОСОБ РАДИОВОЛКОВОЙ РАЗВЕДКИ
Заявлено 15 гиопя 1962 r. за М 782832126-3 в 1(омитет по дела!а изобретепий п открыти!! ири Совете Министров СССР
Опубликовано в «Б!оллетеие изобретепий п товарив;х знаков» М 16 за !963 г.
Известных!и спосооами P2JIIQB0,1kIOBQII Развед! .и IIcBo3IIo .но ollPcделить направление расположения рудного тела по отношеншо к месту выработки.
Предложенным способом проводят сершо измсрешш прп помощи поворачивающейся вокруг своей осп комбпн1!роваш!ой приемной антенны, имеющей кардиоидную диаграмму направленности.
Прнеъ!Ная антенна содержит рагид со штыревой антенноп н может вращаться вокруг горизонтальной и вертикальной осей.
IIITbIpeB2sI 2klTcIIII2 распо;!Ожена Ilo,!Иах1етр B Ilлоскост!! рамки li инд с ктиВИО сВязапа с Одних! из ее п ",еч. Диаграф!ма прl!ема такой коз1бипированной антенны в плоскости, проходящей через центр антенны перпенд!!к! Лярпо штырю, представл»ст сооой 2рдпопд . Максим м приема антенны наблюдается при направлении плеча рамки. связанного со штырем, на отражающее радиоволны рудное тело. Диаграмма приема комбинированной антенны в плоскости, проходящей через штырь и перпендикулярную плоскость рамки, остается симметричной по отношению к оси вращения, совпадающей со штырем.
Найденное направление расположения рудного тела определяют по максимальному сигн2лу Возникшему Ilpll Вращении антенны Вокруг совпадающей со штырем оси, перпендикулярной направлению аномального объекта.
Все оси вращения антенны и плоскость рамки следует располагать в плоскости поперечного сечения выработки; при этом в результате измерений возможно определять полохкение полуплоскости, проходящей через центры передающей и приемной антенн и центр эффективной отража!Ощей! поверхности тела, ограниченной осью выработки. Положение № 156629 тела в полуплоскости может быть затем определено с помощью обычной геометрооптической интерпретации.
Предмет изобретения
Способ радиоволповой разведки в одиночных горных выработках, отл и чающий ся тем, что, с целью определения положения рудного тела по отношению к выработке, проводят серию измерений с поворачивающейся вокруг своей оси комбинированной приемной антенной, имеющей кардиоидную диаграмму направленности.
