Преобразователь типов волн

Преобразователь типов волн

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике. Цель изобретения - увеличение коэффициента преобразования волны H<SB POS="POST">11</SB> в волну E<SB POS="POST">01</SB> в режиме передачи больших мощностей. Преобразователь типов волн содержит отрезки 1 и 2 многоволнового круглого волновода с параллельными входным и выходным фланцами 3 и 4. Отрезки 1 и 2 изогнуты в плоскости продольного сечения и имеют знакопостоянный радиус кривизны, величина которого связана заданным соотношением с рабочей длиной волны и с их диаметром. Волна H<SB POS="POST">11</SB> поступает через фланец 3 в отрезок 1, с плоскостью изгиба которого совпадает плоскость вектора E. За счет изгиба отрезков 1 и 2 волна H<SB POS="POST">11</SB> преобразуется в волну E<SB POS="POST">01</SB>, которая через фланец 4 поступает на выход преобразователя типов волн. При выборе суммарной длины отрезков 1 и 2, связанной заданным соотношением с рабочей длиной волны и диаметром отрезков 1 и 2, на выходе преобразователя происходит практически полное преобразование волны H<SB POS="POST">11</SB> в волну E<SB POS="POST">01</SB>. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИА ЛИСТИЧ ЕСКИ Х.

РЕСПУБЛИК (51)5 Н 01 Р 1/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4387334/24-09 (22) 29.01.88 (46) 23.05.90. Бюл. N. 19 (71) Институт прикладной физики АН СССР (72) Д,В. Виноградов и Г.Г. Денисов (53) 621.372,833(088.8) (56) Волноводы дальней связи,/Под ред.

Н.П. Керженцевой. — M. Связь, 1972, с. 126141, Керженецева Н.П, О распространении электромагнитных волн в волноводах круглого сечения. — Радиотехника и электроника, 1958, М 5, с. 649-659. (54) ПРЕОБРАЗОВАТЕЛЬ ТИПОВ BoflH (57) Изобретение относится к радиотехнике, Цель изобретения — увеличение коэффициента и рео6 разо ва н ия волны Н 11 в волну Ео1 в режиме передачи больших мощностей, Преобразователь типов волн содержит от„„SU„„1566424 А 1

2 резки 1 и 2 многоволнового круглого волновода с параллельными входным и выходным фланцами 3 и 4. Отрезки 1 и 2 изогнуты в плоскости продольного сечения и имеют знакопостоянный радиус кривизны, величина которого связана заданным соотношением с рабочей длиной волны и с их диаметром. Волна Н11 поступает через фланец 3 в отрезок 1, с плоскостью изгиба которого совпадает плоскость вектора Е. 3а счет изгиба отрезков 1 и 2 волна Н11 преобразуется в волну Ео1, которая через фланец 4 поступает на выход преобразователя типов волн. При выборе суммарной длины отрезков 1 и 2, связанной заданным соотношением с рабочей длиной волны и диаметром отрезков 1 и 2, на выходе преобразователя происходит практически полное преобразование волны Н11 в волну Ео1, 1 ил.

1566424

10 h> +hz zd

h ) — Ь2 JA1. h2

27г

hi —

L

1,83 л0

Составитель И.Иванов

Редактор В.Петраш Техред М,Моргентал Корректор И.Муска

Заказ 1225 Тираж 436 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к радиотехнике и может быть использовано в трактах СВЧ для преобразования волны Hii в волну Ео1 (либо наоборот) в режиме передачи больших мощностей,, Целью изобретения является увеличение коэффициента преобразования волны

Н11 в волну Ео1 в режиме передачи больших мощностей.

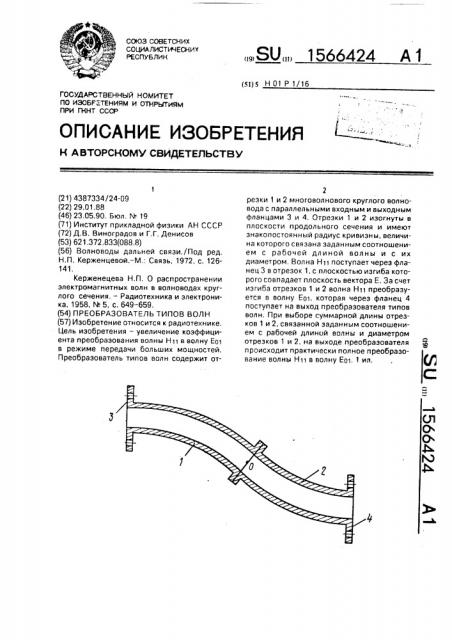

На чертеже представлен преобразователь типов волн, общий вид.

Преобразователь типов волн содержит первый отрезок 1 многоволнового круглого волновода, изогнутый в плоскости продольного сечения и имеющий знакопостоянный радиус кривизны, второй отрезок 2 многоволнового круглого волновода, соединенный с первым отрезком многоволнового круглого волновода 1 и образующий с ним центрально-симметричную фигуру, при этом их суммарная длина связана с рабочей длиной волны Л и диаметром d отрезков многоволнового круглого волновода соотношением

Л 1 чг

1,83Л 1 2,4Л

Для подключения преобразователя типов волн к тракту служат входной фланец 3 и выходной фланец 4. B силу центральной симметрии входной фланец 3 и выходной фланец 4 параллельны, Преобразователь работает следующим образом.

Допустим, волна Н11 поступает в первый отрезок 1 многоволнового круглого волновода со стороны входного фланца 3 и плоскость вектора Е совпадает с плоскостью изгиба. За счет изгиба первого 1 и второго 2 отрезков многоволнового круглого волновода волна Н11 преобразуется в волну

Eoi и на выходе преобразователя типов волн при выборе суммарной длины первого 1 и второго 2 отрезков многоволнового круглого волновода, равной L, происходит практически полное преобразование волны Н11 в волну Ео<. При этом величина радиуса кри5 визны первого 1 и второго 2 отрезков многоволнового круглого волноводов связана с рабочей длиной волны Л и их диаметром 4 соотношением

cDîрмула изобретения

Преобразователь типов волн, содержащий первый отрезок многоволнового круглого волновода, изогнутый в плоскости продольного сечения и имеющий знакопостоянный радиус кривизны,о т л и ч а ю щ ий с я тем, что, с целью увеличения коэффициента преобразования волны Н11 в волну

Ео1 в режиме передачи больших мощностей, введен второй отрезок многоволнового круглого волновода, соединенный с первым отрезком многоволнового круглого волновода и образующий с ним центрально-симметричную фигуру, при этом суммарная длина первого и второго отрезков многоволнового круглого волновода связана с рабочей длиной волны Л и диаметром d первого и второго отрезков многоволнового круглого волновода соотношением
