Воздушная энергетическая установка

Воздушная энергетическая установка

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность воздушной энергетической установки путем поддержания температуры воздуха перед воздушной турбиной на заданном уровне. Воздушная энергетическая установка содержит турбину 1, направляющие лопатки 2 которой установлены с осевым зазором 3 относительно рабочих лопаток 4, охлаждающий теплообменник 5, установленный в канале 6, подключенном к воздухоподводящему патрубку 7, и расположенный параллельно последнему нагревательный теплообменник 8, установленный оппозитно относительно охлаждающего теплообменника 5 в дополнительном канале 9. Дополнительный канал 9 подключен к воздухоподводящему патрубку 7, который расположен между каналами 6 и 9, соосно с воздухоподводящим патрубком 7 байпасным каналом 10. Воздушная энергетическая установка снабжена направляющими вентилями 11,12, которые расположены в каналах 6,9,10 для перекрытия при необходимости полного или частичного их проходных сечений. Осевой зазор 3 составляет по меньшей мере 30% и предпочтительно 50% осевого размера "а" рабочих лопаток 2. Воздух, поступающий в турбину, разделяется на три потока, проходя через каналы 6,9 и байпасный канал 10. При этом вентили 11,12 при необходимости полностью или частично перекрывают каналы 6,9,10. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (111 (51)5 F 01 D 25/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н flATEHTY

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР! (2i) 4028939/24-06 (86) РСТ/FI 8Ь/00ОС)1 (05.0Ь.86) (22) 06.02.87 (31) 852282 (32) 07.06.85 (33) FI (46) 23.05.90. Внч. Р 19 (71) Иматран Войма Ой (& I) (72) Пер-Хольгер Сальберг (FI) (53) 621.438(088.8) (56) Авторское свидетельс.гво СССР

1(- 626318, кл. F 25 В 11/00, 1971.

2 (54) ВОЗДУШНАЯ ЗНЕРГЕТИЧЕСНАЛ YCTAHOBkA (57) Изобретение позволяет повысить надежность воздушной энергетической установки путем поддержания температуры воздуха перед воздушной турбиной на заданном уровне. Воздушная энергетическая установка содержит турбину 1, направляищие лопатки 2 которой установлены с осевым зазором

3 отис:итеJlbíñ рабочих лопаток 4, 1567127 охлаждающий теплообменник 5, установленный в канале 6, подключенном к воэдухоподводящему патрубку 7, и расположенный параллельно последнему нагревательный теплообменник 8, уста» новленный оппозитно относительно охлаждающего теплообменника 5 в дополнительном канале 9. Дополнительный канал 9 подключен к воздухопод- 10 водящему патрубку 7, который расположен между каналами 6 и 9, соосно с воэдухоподводящим патрубком 7 байпасным каналом 10, Воздушная энергетическая установка снабжена направИзобретение относится к турбостроению, в частности к воздушным энергетическим установкам.

Целью изобретения является повышение надежности воздушной энергетической установки.

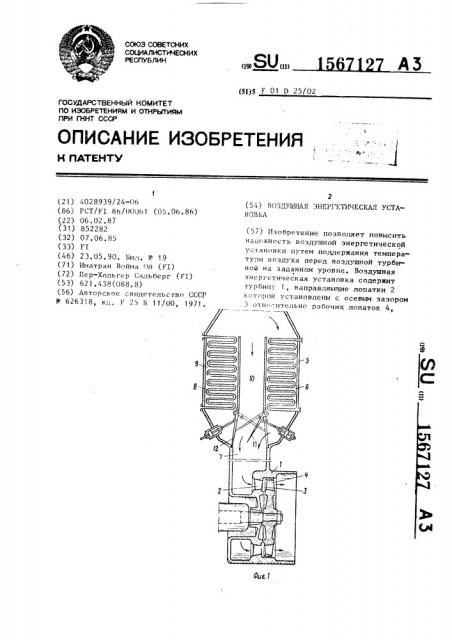

На фиг. 1 изображена энергетическая установка, продольный разрез; на фиг. 2 - ступень осевой воздушной турбины на фиг. 3 — сечение А-А на

Ф

30 фиг. 2.

Воздушная энергетическая установка содержит турбину 1, направляющие лопатки 2 которой установлены с осевым зазором 3 относительно рабочих лопаток 4, охлаждающий теплообменник 5, установленный в канале 6, подключенном к воздухоподводящему патрубку 7, и расположенный параллельно последнему нагревательный теплообменник 8, установленный оппозитно отно40 сительно охлаждающего теплообменника 5 в дополнительном канале 9. Дополнительный канал 9 подключен к воздухоподводящему патрубку 7, который расположен между каналами 6 и 9, соосно воэдухоподводящему патрубку 7 байпасным каналом 10. Воздушная энергетическая установка снабжена направляющими вентилями 11 и 12, которые расположены в каналах 6,9 и 10 для

50 перекрытия при необходимости полного или частичного их проходных сечений.

Осевой зазор 3 составляет по меньшей мере ЗОХ (и предпочтительно 50Х) осевого размера а рабочих лопаток.2.

При работе воздушной энергетической установки воздух, поступающий в турбину, разделяется на три потока, ляющими вентилями 11 и 12, которые расположены в каналах 6,9 и 10 для перекрытия при необходимости полного или частичного их проходных сечений.

Осевой зазор 3 составляет по меньшей мере ЗОХ и предпочтительно 501 осевого размера g рабочих лопаток 2.

Воздух, поступающий в турбину, разделяется на три потока, проходя через каналы 6 и 9 и байпасный канал 10.

При этом вентили 11 и 12 при необходимости полностью или частично перекрывают каналы 6,9 и 10. 1 з.п. ф-лы, 3 ил. проходя через каналы 6 и 9 и байпасный канал 10. При этом вентили 11 и 12 при необходимости полностью или частично перекрывают каналы 6,9 и 10.

Таким образом, температура воздуха перед турбиной 1 поддерживается на заданном уровне.

Формула и 3 о б р е т е н и я

1. Воздушная энергетическая установка, содержащая турбину, направляющие лопатки которой установлены с осевым зазором относительно рабочих лопаток, охлажпающий теплообменник, установленный в канале, подключенном к воэдухоподводящему патрубку, и расположенный параллельно последнему, отличающаяся тем, что, с целью повышения надежности, установка снабжена нагревательным теплообменником, установленным оппоэитно относительно охлаждающего теплообменника в дополнительном канале, также подключенном к воздухоподводящему патрубку, расположенным между каналами соосно с воэдухоподводящим патрубком байпасним каналом и направляющими вентилями, причем осевой зазор составляет по меньшей мере ЗОХ и предпочтительно 50Х осевого размера рабочих лопаток.

2. Установка по и. 1, о т л ич а ю щ а я с я тем, что направляющие вентили расположены в каналах для перекрытия при необходимости полного или частичного их проходных сечений.

1567127

Фиг. 2

A-А фиг.З

Составитель И. Парамонова

Редактор И.Дербак Техред JI.Cåðäþêoíà Корректор О.Кравцова

Тирам 421

Подписное

Заказ 1231

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5!!роизводственно-издательский комбинат "Патент", r, Ужгород, ул, Гагарина, 101
