Устройство для сушки табака с вращающимся сушильным барабаном и нагревателем

Устройство для сушки табака с вращающимся сушильным барабаном и нагревателем

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматическому управлению технологическими процессами и может быть использовано в табачном производстве при термообработке резаного табака. Цель изобретения - снижение потерь резаного табака и повышение качества продукции при автоматическом регулировании режимов сушки достигается за счет дополнительного снабжения устройства блоками 10, 11 задатчиков влажности многокомпонентных смесей резаного табака, переключателем 12 классов смесей табака, а также преобразователем 13 давления, связанным с блоком 7 суммирования. Блоки 10, 11 задатчиков влажности многокомпонентных смесей резаного табака соответственно соединены со средствами 8, 9 регулирования температуры горячего воздуха и подачи пара, а к входам последних подключен переключатель 12 классов смесей табака. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1567157 A 1 (51) 5 А 24 В 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K А BTOPGKOMY СВИДЕТЕЛЬСТВУ

° рроррнир cY%7N

Ъонелоюмр лонточлий лрто отический

CC- tk о неритола рлоенрсто

r Ф р

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4221655/30-13 (22) 06,04.87 (46) 30.05.90. Бюл. М 20 (» ) Всесоюзный проектно-конструкторский и научно-исследовательский институт автоматизации пищевой промышле иности 72) Г.Э.Меламуд, Л.А,Кутишевская, В.И.Поздняков и В.Л.Протопопов (53) 663.97,054.1 (088.8) (56) Патент США 11 4513759, кл. А 24 С. 9/00, 1985. (54) УСТРОЙСТВО ДЛЯ СУШКИ ТАБАКА С

ВРАЩАЮЩИМСЯ CHIIHJIbHbIM БАРАБАНОМ И НАГРЕВАТЕЛЕМ (57) Изобретение относится к автоматическому управлению технологическими процессами и может быть использовано в табачном производстве при термообработке резаного табака. Цель изобретения — снижение потерь резаного табака и повышение качества продукции при автоматическом регулировании режимов сушки, достигается за счет дополнительного снабжения устройства блоками 10, 11 задатчиков влажности многокомпонентных смесей резаного табака, переключателем 12 классов смесей табака, а также преобразователем 13 давления, связанным с блоком

7 суммирования. Блоки 10, 11 задатчиков влажности многокомпонентных смесей резаного табака соответственно соединены со средствами 8, 9 регулирования температуры горячего воздуха и подачи пара, а к входам последних подключен переключатель 12 классов смесей табака. 1 ил.

1567157

Изобретение относится к автоматическому управлению технологическими процессами и может быть использовано в табачном производстве при термооб5 работке резаного табака.

Цель изобретения — снижение потерь резаного иабака и повышение качества продукции при автоматическом регулировании режимов сушки. 10

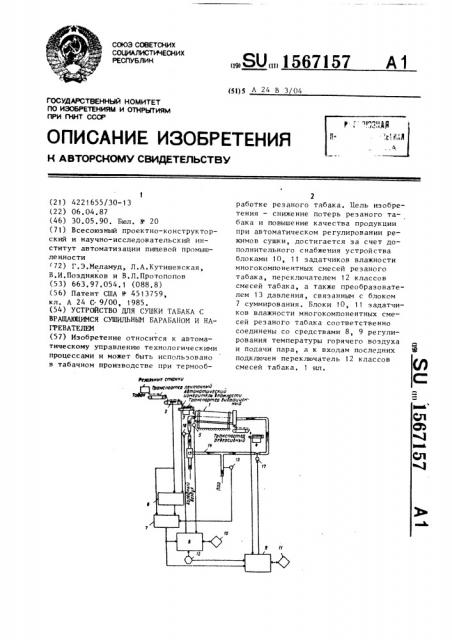

На чертеже приведена блок-схема устройства для сушки табака с вращающимся сушильным барабаном и нагревателем.

Устройство содержит вращающийся сушильный барабан 1, средство 2 для проверки массы резаного табака, влагомеры 3 и 4 на входе и выходе сушильного барабана 1, датчик 5 температуры на входе сушильного барабана

1, блоки 6 и 7 умножения и суммирования и средства 8 и 9 регулирования температуры горячего воздуха и подачи пара.

Кроме того, устройство снабжено блоками 10 и 11 задатчиков влажности многокомпонентных смесей резаного табака, переключателем 12 классов смесей табака, а также преобразователем

13 давления. Блоки 10 и 11 задатчиков влажности многокомпонентных смесей резаного табака соответственно соединены со средствами 8 и 9 регулирования температуры горячего воздуха и подачи пара, а к входам последних 35 подключен переключатель 12 классов месей табака. Средство 2 для проверки массы резаного табака соединено с входами блоков 6 и 7 умножения и суммирования, Преобразователь 13 давле- 40 ния установлен на коллекторе 14 для контроля давления в последнем и сое.нен с блоком 7 суммирования. Датчик

5 температуры на входе сушильного

Сарабана соединен с входом средства 8

45 регулирования температуры горячего воздуха, поступающего из нагревателя 15.

Устройство также содержит исполнительный механизм 16 для управления задвижкой при подаче горячего воздуха, расположенной у нагревателя 15, соединенный с выходом средства 8 регулирования температуры горячего воздуха, а исполнительный механизм 17 для 55 подачи пара в паровую рубашку соединен с выходом средства 9 регулирования подачи пара.

Устройство работает следующим образом.

Непрерывно подаются сигналы от средства 2 для проверки массы резаного табака, влагомера 3 на вход блока

6 умножения, определяющие расход Г и влажность табака ш " на входе. сушильного барабана 1, от средства 2 для проверки массы резаного табака, 6 блока 6 умножения (Гг x m ) и преобразователя 13 давления Р> на вход блока 7 суммирования, где реализуется формула управления горячим воздухом

C(C т х m," )+Г+Р1 для удаления излишней влаги из табака; от датчика 5 температуры на вход средства 8 регулирования температуры горячего пара, от влагомера 4 на вход средства 9 регулирования подачи пара.

Выбор класса смесей табака осуществляется переключателем 12 классов смесей табака. Выходной сигнал средства 8 регулирования температуры го.— рячего воздуха, состоящий иэ суммы сигналов, полученных иэ блока 7 суммирования и от датчика 5 температуры, сравнивается с сигналом от блока 10 задатчиков влажности многокомпонентных смесей резаного табака и подается на исполнительный механизм 16 на открытие либо закрытие задвижки у нагревателя 15 для подачи горячего воз— духа параллельно с потоком табака.

Выходной сигнал средства 9 регулирования подачи пара, состоящий из суммы сигналов, полученных иэ блока 7 суммирования и от влагомера 4, сравнивается с сигналом от блока 11 задатчиков влажности и подается на исполнительный механизм 17, изменяющий

- дачу пара в п,.овую рубашку сушильного барабана 1 противоточно табаку.

Устройство для автоматического регулирования режимов сушки табака обесобеспечивает снижение потерь резаного ° табака на 0,367 от массы обрабатываемого табака за счет уменьшения среднеквадратической ошибки регулирования влажности резаного табака; улучшение качества выпускаемой продукции за счет улучшения объемных свойств волокнистой массы табака, которые влияют на плотность набивки сигарет; повышение эффективности процесса сушки за счет централизации контроля и упорядочения управляющих воздействий.

Составитель А..Чалый

Редактор И.Касарда Техред Л.Сердюкова Корректор A.ÎáÐÓ÷àÐ

Заказ 1279 Тираж 272 Подписное

ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðoä, ул. Гагарина,101

5 156

Ф о р м у л а и з о б р е т е н и я

Устройство для сушки табака с вращающимся сушильным барабаном и нагревателем, содержащее средство для проверки массы резаного табака, влагомеры на входе и выходе сушильного барабана, датчик температуры на входе сушильного барабана, а также блоки умножения и суммирования и средства регулирования температуры горячего воздуха и подачи пара, о т л и ч а— ю щ е е с я тем, что, с целью снижения потерь резаного табака и повышения качества продукции при автомати7157 6 ческом регулировании режимов сушки, оно дополнительйо снабжено блоками задатчиков влажности многокомпонентных смесей резаного табака, переклкчателем классов смесей табака, а также преобразователем давления, связанным с блоком суммирования, блоки задатчиков влажности многокомпонент10 ных смесей резаного табака соответственно соединены со средствами регулирования температуры горячего воздуха и подачи пара, а к входам последних подключен переключатель классов смесей табака.
