Реферат



Изобретение относится к конструкциям тепломассообменных аппаратов для процессов в системе жидкость - твердое и может быть использовано в пищевой промышленности для экстрагирования целевых компонентов из растительного сырья. Изобретение позволяет повысить производительность экстрактора за счет улучшения условий транспортировки твердой фазы. Это достигается тем, что устройство вывода фаз представляет собой трубу, закрепленную коаксиально внутри экстрактора, снабженную сверху обратным конусом, верхние части однонаправленных открытых элементов верхней тарелки образуют обратную коническую поверхность, расположенную выше обратного конуса устройства для вывода фаз. Вставки имеют коноидальный профиль сечения. 1 з.п. ф-лы, 2 ил.

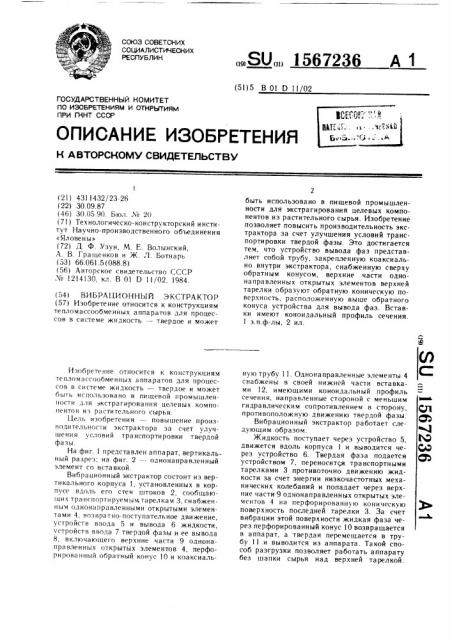

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 01 D 11 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

rlP)4 ГКНТ СССР (21) 4311432/23-26 (22) 30.09.87 (46) 30.05.90. Бюл. ¹ 20 (71) Технологическо-конструкторский институт Научно-производственного объединения

«Яловены» (72) Д. Ф. Узун, М. Е. Волынский, А. В. Гращенков и Ж. Л. Ботнарь (53) 66.061.5(088.8) (56) Авторское свидетельство СССР № !2!4!30, кл. В 01 D 11/02, !984. (54) ВИБРАЦИОННЫ11 ЭКСТРАКТОР (57) Изобретение относится к конструкциям тепломассообменных аппаратов для процессов в системе жидкость — твердое и может

Изобретение относится к конструкциям тепломассообменных аппаратов для процессов е системе жидкость — твердое и может быть использовано в пищевой промышленности для кстрагирования целевых компонентов из растительного сырья.

Пель изобретения — повышение производительности экстрактора за счет улучшения условий транспортировки твердой фазы.

На фиг. представлен аппарат, вертикальный разрез; на фиг. 2 — однонаправленный элемент со вставкой.

Вибрационный экстрактор состоит из вертикального корпуса 1, установленных в корпусе вдоль его стен штоков 2, сообщающих транспортируемымтарелкам 3. снабженным однонаправленными открытыми элементами 4, возвратно-поступательное движение, устройств ввода 5 и вывода 6 жидкости, устройств ввода 7 твердой фазы и ее вывода

8, включающего верхние части 9 однонаправленных открытых элементов 4, перфорированный обратный конус 10 и коаксиаль„„SU„„1567236 A 1 быть использовано в пищевой промышленности для экстрагирования целевых компонентов из растительного сырья. Изобретение позволяет повысить производительность экстрактора за счет улучшения условий транспортировки твердой фазы. Это достигается тем, что устройство вывода фаз представляет собой трубу, закрепленную коаксиально внутри экстрактора, снабженную сверху обратным конусом, верхние части однонаправленных открытых элементов верхней тарелки образуют обратную коническую поверхность, расположенную выше обратного конуса устройства для вывода фаз. Вставки имеют коноидальный профиль сечения.

1 з.п.ф-лы, 2 ил. ную трубу 11. Однонаправленные элементы 4 снабжены в своей нижней части вставками 12, имеющими коноидальный профиль сечения, направленные стороной с меньшим гидра влически м сопротивлением в сторону, противоположную движению твердой фазы.

Вибрационный экстрактор работает следующим образом.

Жидкость поступает через устройство 5, движется вдоль корпуса 1 и выводится через устройство 6. Твердая фаза подается устройством 7, переносится транспортными тарелками 3 противоточно движению жидкости за счет энергии низкочастотных механических колебаний и попадает через верхние части 9 однонаправленных открытых элементов 4 на перфорированную коническую поверхность последней тарелки 3. 3а счет вибрации этой поверхности жидкая фаза через перфорированный конус 10 возвращается в аппарат, а твердая перемещается в трубу !1 и выводится из аппарата. Такой способ разгрузки позволяет работать аппарату без шапки сырья над верхней тарелкой.

1 5<>7236

Противоточное трзнспортировз:<н. происходит «лгдиюц<им образом тарелки вниз системз вгу.<кз-п". мнрует струю суспен. ии, «п<>с б ти твердую фазу.

Расстояние между тарелками 3 и их В<>бодное сечение выбирается таким образом, чтобы при движении тарелки вниз однонаправленныи элемент формировал «Tðóк> суспензии, способную перене«>и -вгрдук. фазу из активной зоны ниж I>;>«1>oложе>;ой тарелки в активную зону вышерасполож нной. При этом, вставка 12. имеющая коноидальную форму, позволяет «< . ной стороны, полнее использовать энер>,> >ехзнических колебаний за счет уменып< и .;; T1 I>>,lpHTHocти в зоне вх<>.<з . у«пе!!.::< и !> -.рз н< портируюший l< .. > тз резки 3 вниз,: I! кг формировз гь фзке.> «у«пензии при ц<, >щи различнь<х отношений длины вставки 12 и однонаправленного открытого элемента 4.

Таким образом, вибрзциоцный эк«трактор позволяет осуществлять „рено« твердой фазы из активной ° ны низлежашгй тарелки в активнун> з, вы; ><лежащей ч у ченьшает «опроти плен : вчженню твердой

>от ликвидзции «шапки» сырья над гзпг.:,>i аппарата. <эормула изобретения

I. В<-;<>рзционный .(трзктор для системы гз: рдо< тел — жч,". > ..ь, включающий вертикальный к-р<>ус « «трой«твом ввода фаз, уст новленным и копну«е с возможностью

::1. >долш, г<.: »вратн, — пост> нательного пере;<, . е>цення, и устройств<;м вывода фаз, штоки закрепленными на них тарелками с одночапрзвленными открытыми элементами, содержащими в нижней части вставки, отличающийся тем, что, с целью повышения производительности экстрактора за счет улучи>гния условий транспортировки твердой фа>в<, устройство вывода фаз выполнено в нн,,е тарелки, закрепленной коаксиально внутри корпуса и снабженной сверху перфорированным обратным конусом, при этом верхние части однонаправленных открытых элементов верхней тарелки образуют обратную коническую поверхность, расположенную выше обратного конуса устройства для вывода фаз.

2. Экстрактор и<> п, 1, отличающийся тем, что вставки име>от коноидзльный профиль сечения.
